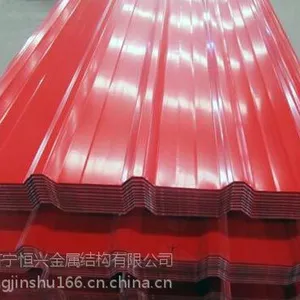

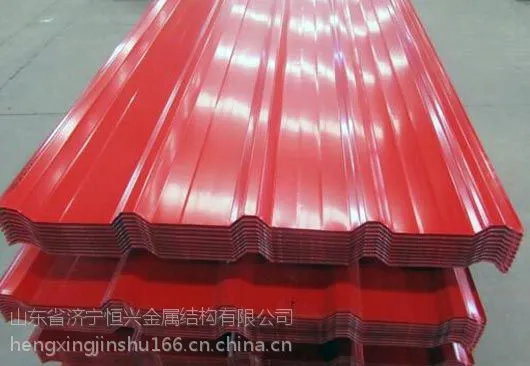

彩钢瓦

又称:彩色压型瓦，是采用彩色涂层钢板，经辊压冷弯成各种波型的压型板，它适用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等，具有质轻、高强、色泽丰富、施工方便快捷、抗震、防火、防雨、寿命长、免维护等特点，现已被广泛推广应用。

基本信息

中文名称

彩钢瓦

别    名

彩色压型瓦

采    用

彩色涂层钢板

类    型

材料

简要介绍

琉璃瓦是采用彩色涂层钢板，经辊压冷弯成各种波型的压型板，它适用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等，具有质轻、高强、色泽丰富、施工方便快捷、抗震、防火、防雨、寿命长、免维护等特点，现已被广泛推广应用。

常用类型

460型彩钢瓦；

760型彩钢瓦；

750型彩钢瓦；

820型彩钢瓦；

840型彩钢瓦。

900型彩钢瓦；

1050型彩钢瓦。

850型彩钢瓦。

880型彩钢瓦。

主要特点

⒈重量轻：10-14千克/平方米，相当于砖墙的1/30

⒉导热系数：λ<=0.041w/mk。

⒊强度高：可作天花围护结构板材承重，抗弯抗压；一般房屋不用梁柱。

⒋色泽鲜艳：无须表面装饰，彩色镀锌钢板防腐层保持期在10-15年。

⒌安装灵活快捷：施工周期可缩短40%以上。

⒍氧指数：（OI)32.0（省消防产品质检站)。

彩钢瓦的安装：

安装方法

折叠彩钢瓦用量计算公式

一. 两面坡屋顶图

两面坡屋顶图说明

⒈屋面的面积：长度×宽度

⒉需要瓦总长：屋面面积÷0.855（瓦的有效宽度为0.855M/张）

⒊瓦片的数量： （屋面长度÷0.855m）×2

⒋脊瓦的数量： 屋面长度÷2.4m（脊瓦有效长度为2.4M/根）

⒌密封条的数量： （长度÷0.7m）×2（密封条0.7M/根）

⒍封檐盖的数量： （长度÷0.7m）×2（封檐盖0.7M/根）

⒎专用钉的数量： 4PCS/㎡

⒏屋顶夹角≦120度

二. 四面坡屋顶图

四面坡屋顶图说明

⒈预算屋面面积： (A+B+C+D）×117%（倾斜及损失）

⒉需要瓦总长： 屋面面积÷0.855（瓦有效宽度为0.855M/张）

⒊脊瓦数量： (a×2+b+c×2）÷0.7（脊瓦有效长度为2.4M/根）

⒋密封条的数量： （长度+宽度）÷0.7（密封条0.7M/根）

⒌封檐盖的数量： （长度+宽度）×2÷0.7（封檐盖0.7M/根）

⒍专用钉的数量： 4PCS/㎡

⒎A图的面积：【（b+长度）×坡长2】÷2

⒏B图的面积： 同A图面积

⒐C图的面积： （宽度×坡长1）÷2

⒑D图的面积： 同C图面积

折叠彩钢瓦安装前工程

四面坡图

1: 蓝虚线和红虚线分别为横竖向骨架

2: a 距离以50CM为佳

3: b距离以50-70CM为佳

两面坡图

⒈选择骨架的材料，木结构及钢结构都适合.

⒉施工的表面需整理平整．

⒊骨架材料的规格： 木料规格为45MM×45MM以上，钢材规格为40MM×40MM以上

⒋ 骨架纵向的间隔应保持在50CM～70CM之间，横向的间隔必须是

25CM的倍数，不要大于50CM，尽量紧密使用螺钉，焊接牢固．

折叠彩钢瓦安装工程

一．瓦的正确铺放方式

⒈重叠式（适用于长度≦15M的屋面）

⒉交错式（适用于长度≧15M的屋面）

二．专用钉正确使用方法

⒈专用钉须打在瓦骨中间才能有防水作用

⒉专用钉固定间隔横竖为50CM～100CM（4根/㎡）

⒊专用钉须由瓦的下端往屋顶方向打才能有美观、密封、整齐的效果

三.安装密封条脊瓦封檐盖

⒈ 将密封条分开两半，对照瓦型压在屋顶处盖上脊瓦使用专用钉固定。

⒉侧面瓦的交接处，用水泥作密封处理后直接盖上脊瓦，脊瓦底部用小瓦档收尾。

⒊瓦的下端即屋檐处直接安装封檐盖使用螺钉固定

⒌脊瓦交接处，对照接口用剪刀修剪成型后重叠并使用玻璃胶密封。

四.突出部分防水处理

首先做一V字型材料，可选用不同的材料和规格，视实际情况而定.做接水处安装在底部后在上面铺放彩钢瓦。

五.倾斜面连接安装

指两屋面瓦按角度和长度切断后底部安装接水处理的施工.首先在瓦的下面安装接水材料（即天沟），然后用防水粘合剂或水泥做收尾处理。

注意事项

· 佩带必备的安全设施（如手套、安全帽、保险带等工具）

· 安装工人需持证的专业人员

· 骨架安装时必须牢固

· 安装需在瓦上行走时，尽量踩在瓦的中间部位，避免踩到瓦的边缘

· 恶劣的天气下须谨慎安装
