321贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点.

321贝雷片钢桥是装配式公路钢桥,其特点是:

构件轻巧,拆装方便,适应性强,用简单的工具和人力就能迅速建成.适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等5种载荷.桥面行车道净宽3.7m,可在9m到63m范围内组合成多种跨径简支粱桥,可构造连续梁桥.

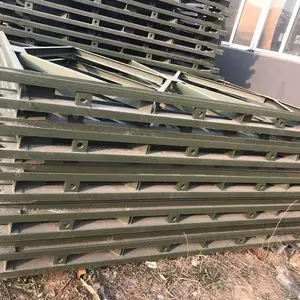

321贝雷片构造:

321贝雷片由上、下弦杆、竖杆及斜杆焊接而成,上下弦杆的端部有阴阳接头,接头上有杵架连接销孔.贝雷片的弦杆由两根10号槽钢(背靠背)组合而成,在下弦杆上,焊有多块带圆孔的钢板,在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔,在上弦杆内还有供连接支撑架用的四个螺栓孔,其中间的两个孔是供双排或多排桁架同节间连接用的.靠两端的两个孔是跨节间连接用的.多排贝雷片作梁或柱使用时,必须用支撑架加固上下两节贝雷片的接合部.

在下弦杆上,设有4块横梁垫板,其上方有凸榫,用以固定横梁在平面上的位置,在下弦杆的端部槽钢腹板上还设有两个椭圆孔,供连接抗风拉杆使用.贝雷片竖杆均用8#工字钢制成,在竖杆靠下弦杆一侧开有一个方孔,它是供横梁夹具固定横梁使用的.贝雷片的材料为16Mn,每片架重270kg.
