1000KN电液伺服液压***材料试验机单向拉力机产品说明：

一、1000KN电液伺服液压***材料试验机单向拉力机设备简介：

WAW-1000G微机控制电液伺服拉力试验机主要用于金属、非金属的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228.1-2010《金属材料拉伸试验部分室温试验方法》的要求。

二、方案描述：整机主机、伺服、夹紧一体化油源、控制系统、附具等几部分构成。

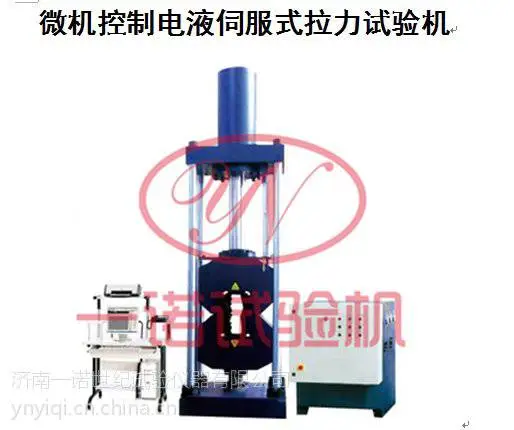

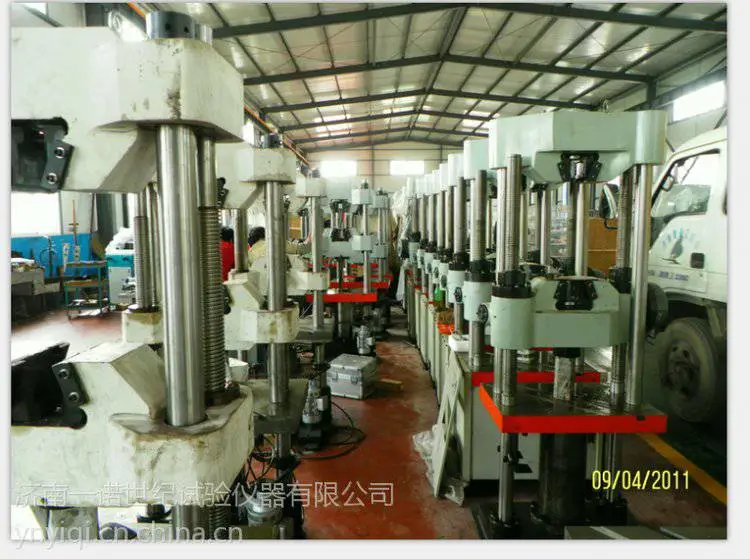

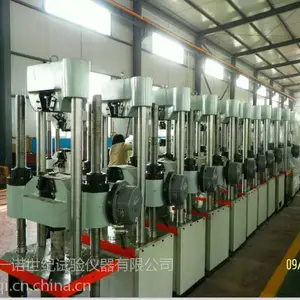

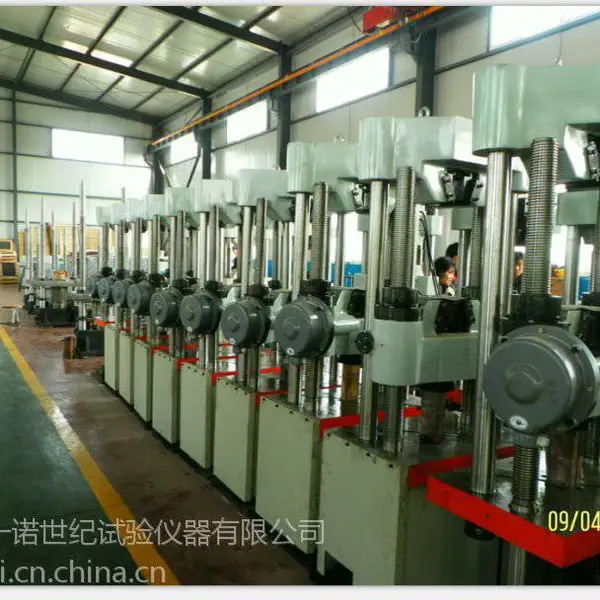

1.主机采用四立柱、双向伺服油缸上置式结构，拉伸空间位于主机的下方，负荷传感器测量试验力。结构如图所示。

2.液压系统为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压油泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

夹紧油源采用独立油泵电机组控制上下钳口对试样的夹紧和松开。

三、1000KN电液伺服液压***材料试验机单向拉力机主要性能技术指标

序号

主要参数

型号WAW-1000G

1

试验力

1000kN

2

试验力准确度

0.5级

3

试验力示值相对误差

±0.5%以内

4

准确测量范围

1%-***FS,全量程不分档。

5

试验力分辨力

单向满量程的1/350000（全量程切换没有冲突）。

6

立柱数

4柱

7

立柱净距离

580×360mm

8

试验拉伸空间

700mm(包括活塞行程)

9

压缩空间

440mm

10

活塞上升速率

200mm/min

11

活塞下降速率

290mm/min

12

试验力加载范围

0.02%～2%FS/s

13

圆试样夹持直径

（φ10-φ26，φ26-φ40，φ40-φ60）mm

14

扁试样夹持厚度

（0-20，20-40）mm

15

压盘尺寸

φ220mm

16

活塞行程

680mm

17

夹紧方式

液压楔形夹紧

18

电源要求

三相四线制(380V±10%，50Hz)

19

总功率

8.0kw

20

主机外形尺寸

880（长）×660（宽）×3250（高）mm

21

油源外形尺寸

900（长）×800（宽）×1100（高）mm

22

主机及控制柜重量

6200kg

序号

主要配置

型号WAW-1000G

1

主机

单空间4立柱双向油缸上置式主机

2

伺服控制、夹紧一体化油源

济南“天辰”

3

电液伺服阀

美国品牌“MOOG”

4

***静音齿轮泵

***日本“NACHI”

5

负荷传感器

美国“世铨”拉、压双向传感器

6

位移传感器

***日本“NEMICON”

7

引伸计

北京“钢院”标距100mm，变形量10mm。

8

试验机***TENSONTest测控软件

济南“天辰”

9

全数字闭环控制器一套

TENSON-DSP全数字闭环电气系统

10

强电控制柜

天辰专有技术

11

控制系统（控制软件和接口系统）

天辰专有技术生产

12

联想品牌计算机

宽屏显示器，500G硬盘、2G内存、DVD光驱

13

打印机

HPA4黑白激光打印机

14

附件：软件备份光盘、使用说明书、操作软件使用手册、随机工具、合格证、装箱单。

四、产品主要特点：

1.负荷测量：采用***负荷传感器,重复线性好,抗冲击能力强、***、寿命长等优点。

2.位移测量：采用进口光电编码器、精度高、***。

3.变形测量：采用***应变式引伸计精度高、稳定经济实用。

4.自动夹持：采用独立的液压夹紧装置，自动夹紧，夹持可靠，安全性高。

5.多重保护：具有软件和硬件双重保护，活塞行程机械和电气双重保护，超过负荷的2～

10%时，自动实现安全保护。

6.自动校准：负荷、变形、位移自动校准。

7.试验结果求取：可根据用户要求自动求取，ReH、ReL、Fm、Rp0.2、Rt0.5、Rm、E等试

验结果。

8.试验数据以数据库化管理：试验机软件采用Access数据库进行管理。

9.预留数据接口，可直接与网络连接，实现资源共享。

10.多种控制方式：力、位移、变形三闭环、多步程控包括金属拉伸试验、***用户“控制程序编辑器”软件，用户可以根据实际需要，灵活定制特定的控制程序。
