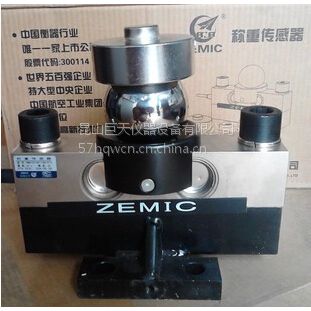

50吨数字电子地磅传感器 50t数字地磅桥式传感器厂家

特

◆结构设计，精度高，稳定性好。

◆减少基础施工量，减低施工成本。

 ◆低外形、重量轻、模块化、安装维护方便。

◆数字信号输出。

50吨数字电子地磅传感器 50t数字地磅桥式传感器厂家

指标

精度等级 OIML R60 C3 数字类型d10

检定分度数 n max 3000 量程t10/20/30/40SE/40/50

小检定分度值 V min Emax/7500 额定输出 Counts 1000000

综合误差 %FS ≤±0.020 测量速率 /s20

蠕变 %FS/30min ≤±0.016 激励电压 V DC 5.4～15

温度对输出灵敏度的影响 %FS/10℃ ≤±0.011 通讯接口 RS 485/4线制

温度对零输出的影响 %FS/10℃ ≤±0.019通讯波特率 Bps 19200

补偿温度范围 ℃ -10～+40 通讯距离 m 1000

使用温度范围 ℃ -20～+60 总线地址数 32

安全过载范围%FS150防护等级 IP68

极限过载范围%FS300电缆线m

50吨数字电子地磅传感器 50t数字地磅桥式传感器厂家

量程(t) D D1 D2 L L1 L2 K K1 H

10,20,30,40tSE 88(3.46) 30(1.18) 18(0.71) 160(6.3) 80(3.15) 195(7.67) 125(4.92) 100(3.94) 179(7.05)

40,50 98(3.86) 40(1.57) 21(0.83) 200(7.87) 124(4.88) 235(9.25) 155(6.10) 124(4.88) 220(8.66)

电子秤更换电子秤传感器步骤

电子秤更换电子秤传感器步骤如下:

1)打开传感器(损坏的)上方盖板，用千斤顶顶起秤台，取下传感器地线。

2)打开接线盒，将损坏的传感器电缆线与接线盒解脱。在传感器端抽出电缆线。注意:在抽线时，附上一根引线穿过秤体，以便在更换新传感器时，便电缆线穿越秤体进入接线盒。

3)参照上述项的方法，将传感器电缆线穿越秤体进入接线盒。

4)按照接线图将电缆线各芯线固定在接线盒对应的接线柱上。

5)松开千斤顶，放平秤台，盖上盖板。

6)更换传感器后，须对汽车衡重新设定和校正。

7)传感器安装完后，其多余电缆线应扎成捆放置，不得直接放置在基础地面上。

8)为***传感器的一致性和互换性，传感器电缆线不得随意截断。

9)安装和拆卸过程中，不得出现划伤、磕碰传感器现象，并要保护好电缆线。
