HXGN-10高压环网柜价格

HXGN-10型环网柜的特点

　　HXGN-10系列空气环网柜具有15种方案，其中01号方案为负荷开关熔断器柜;02号方案为负荷开关柜，这两种柜都设有接地开关;09号方案为计量柜。

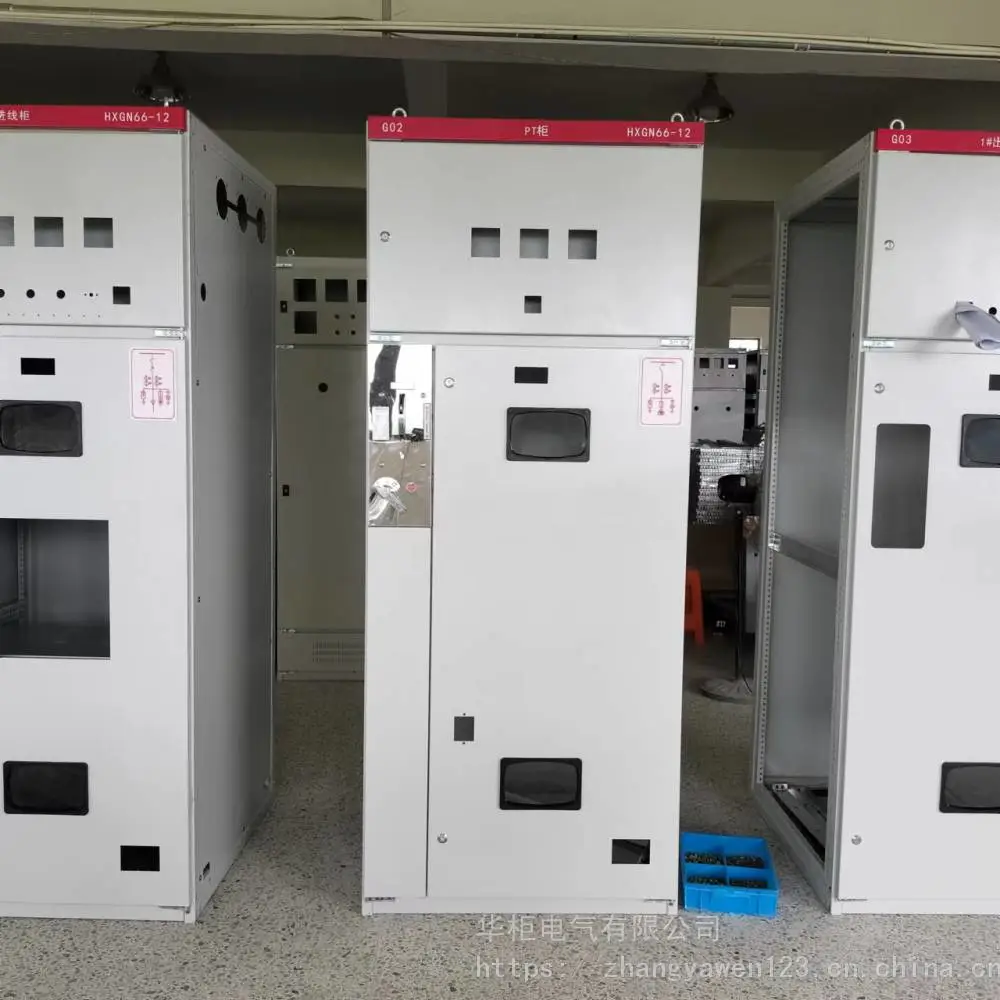

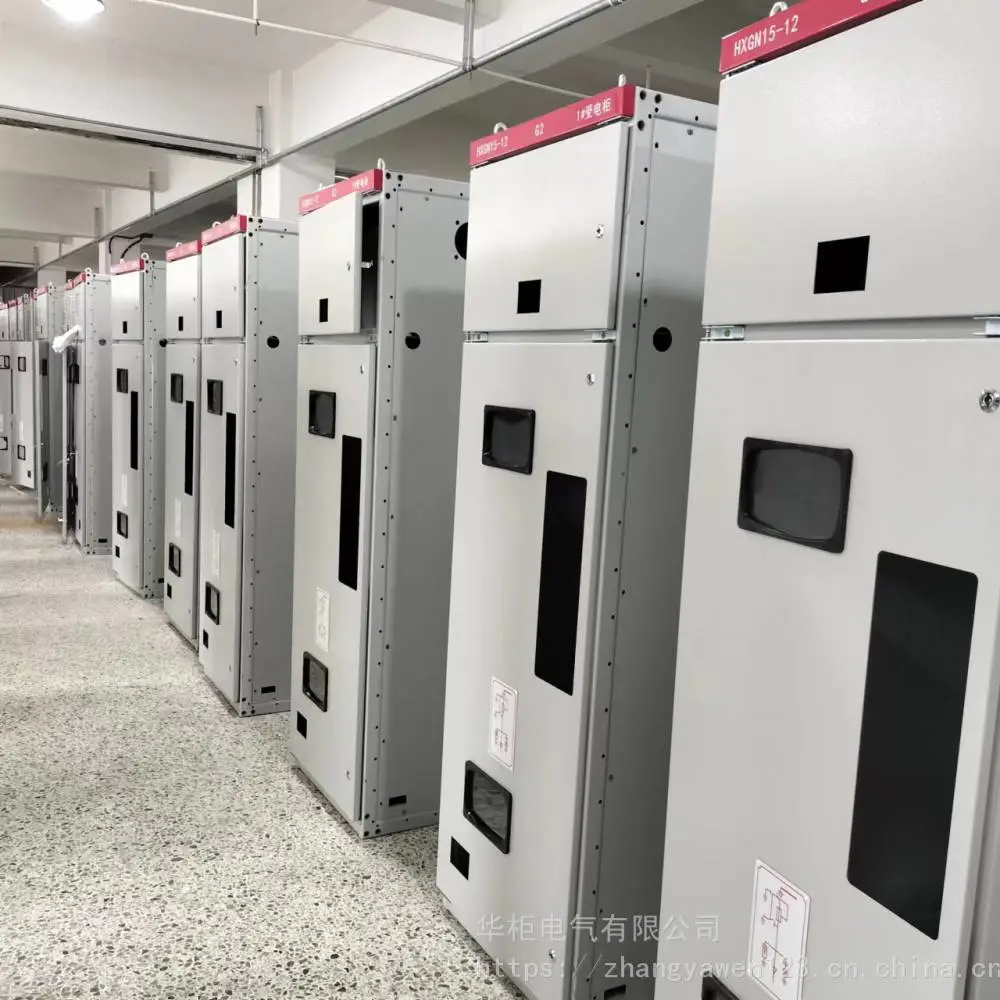

　该系列环网柜的外壳采用钢板弯制，螺钉紧固组装而成的金属全封闭结构。柜体由4根立柱，上盖板，下底板，前面板，后背板，侧板等组成。负荷开关柜正面有上下两块用螺钉固定的门;负荷开关熔断器柜正面则有3块门板。门上有观察窗，可观察负荷开关和接地开关所处的位置;柜与柜之间母线连接为梅花触头插接形式，母线配有绝缘护套管。柜的顶部可根据用户要求，增设仪表箱。

　环网柜中安装的负荷开关为产气式的，无油***;配备的手动，电动操作机构为扭力弹簧储能机构，结构简单，操作力小。

　　负荷开关，接地开关及正面板之间设有机械联锁装置，它们之间的操作关系如下：

　　1)接地开关合闸后，负荷开关不能操作，正面板可以打开;

　　2)接地开关分闸后，负荷开关可以操作，正面板不能打开;

　　3)负荷开关分闸后，接地开关可以操作，正面板可以打开;

　　4)负荷开关合闸后，接地开关不能操作，正面板不能打开。
