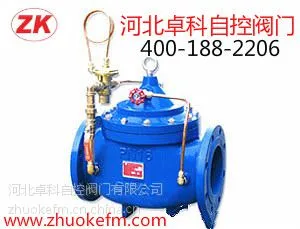

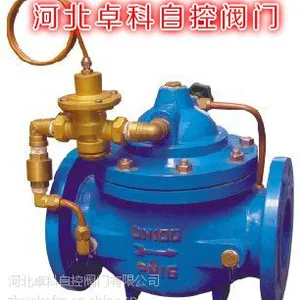

一、LH45X限流止回阀概述

LH45限流止回阀主要用于多泵并联使用时安装与水泵压出口，起限制水泵工作流量，防止停泵回流作用。

二、限流止回阀主要外形尺寸

限流止回阀功能和作用：一.限流功能该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，多工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机爱水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。其限流原理为：依据水泵的设计工况扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。该阀设定一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。控制气扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。二.止回功能.该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。此阀主要用于多泵并联使用时安装与水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀-主阀构造，结构紧凑，重量较轻。主要零件材质如下表

技术参数

　　1、公称压力1.6MPa，（2.5MPa须预定）

　　2、介质温度0~150℃；

　　3、工作压差范围0.02~0.4MPa（2~40Mh2O）

　　4、结构长度符合GB/T12221中截止阀尺寸

性能与特点

　　1、支持水泵工作点在高效区内工作；

　　2、限制水泵在大流量低效率状态下运行；

　　3、关闭时无水锤现象；

　　4、防止水泵过载烧环电机；

　　5、无级调节扬程功能；

公称通径 尺    寸(mm)

DN(am) L A1 A H1 H F

50 203 210 320 137 225 168

65 216 215 330 145 270 180

80 241 220 330 178 289 210

100 270 230 410 232 375 284

125 292 245 420 286 420 310

150 330 260 420 318 450 370

200 400 280 430 413 722 463

250 480 300 450 502 769 525

300 550 320 460 600 906 625

350 622 340 470 638 1480 705

400 685 360 480 677 1027 778

450 750 360 480 677 1027 778

500 811 410 780 750 1110 690

600 935 456 888 850 1286 785
