风管数控切割机也叫通风管道等离子切割机，它是采用计算机数控技术，能切割任意复杂平面图形，配备智能编程软件。设备故障率低及维护简单。适合碳钢、不锈钢等金属板材的切割和下料。该设备是替代仿形切割机及半自动小车切割机的升级换代产品。可根据客户要求选配电动调高装置或自动弧压调高装置。

     风管等离子切割机采用大型数控切割机生产工艺，具备自动切割、返回重割、断点记忆、动态图形显示跟踪等功能，可切割任意复杂平面图形。配置智能编程套料软件，直接读取DXF/DWG/CAXA图形文件，转化为G代码加工程序，用U盘拷到机器内加工切割，全部实现计算机操作，降低切割难度；尺寸精、确，切割面光洁度高。可提高、效率，减少二次加工，节省钢材；大大提高钢材利用率，降低生产成本，缩短生产周期。

系统功能：
1 设备的自动切割过程：点火预热、切割；灭火、空程至下一零件的切割起点重复上述切割过程，直至整张钢板上的零件切割结束。
2 具有任意点中断，按原路径返回功能。
3切割过程断点、断电记忆功能，从断点开始切割。
4 割缝的自动补偿功能。
5 非封闭图形的切割功能。
6测量钢板与轨道夹角（钢板准直功能）
7 手工排料、套料，任意设置钢板上被切割零件的切割顺序。
8以图形方式现场编制零件，并可进行基本的交切点计算。
9以代码方式现场编制零件，采用的代码为G代码。
10被切零件图形的数据检测功能。
11变参数图形库（典型零件图形）。可通过任意变换参数，形成被加工零件的加工跟踪显示功能程序。
12切割图形的实施同步显示。
13数控割炬自动点火功能。
14故障报警及数据保存功能。

编程下料系统

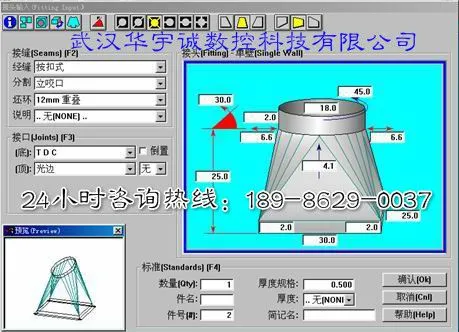

Windows XP操作系统下使用通风管道专用FastCAM编程下料软件。
1 图形方式绘制零件，具有直线、圆弧、圆、椭圆及拟合线绘制功能，图段间交切点计算功能、图段的删除、恢复及复制功能。
2 零件图形的引入功能：
具有直线或圆弧多种引入方式，并且零件图形的引入可随意更改。
3 丰富的参数化图形库，并具有图形提示。
4 AutoCAD图形接口。
5 单一零件或整张套料钢板的模拟切割。
6 零件库、钢板库管理功能。
7 具有零件移动、翻转、复制、矩阵、删除、恢复及操作的钢板套料功能。
8 套料图形的任意排序。
9 任意进行连割、不割等工艺设置。
10具有套裁限定功能，即设定零件与零件间的距离。
11***套裁统计功能。

技术特性

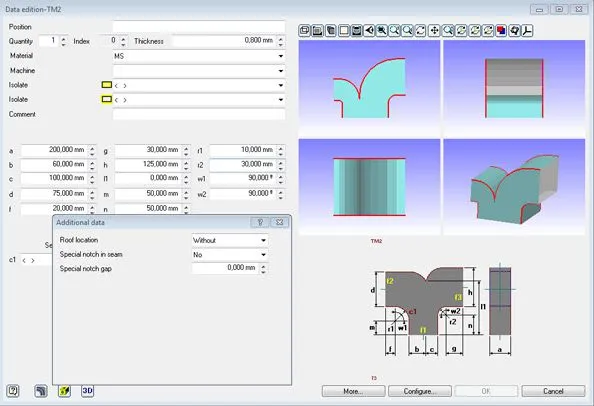

 图书馆

• 风管图形参数化的资料库。

• 易掌握。 用户只需选择部件， 输入参数值，软件便自动制造部件。

• 二维设计和” 专家切割”接合来设计和修改几何图形。 之后， 能加工切割部件。

• 部件管理使用普遍性的资料库。

• 重量和成本预算。 此软件计算根据重量、切割设定和材料成本。

• 智能部件载入/载出。用户可载入其他系统生成的几何图形（CAD): DXF、DWG、IGES。

• 不需要转变软件或影响排版或切割次序。

• 工程资料管理-此软件提供直接结合与ERP系统，用自动性的过程。

• 组织化-提供网络性或个人性的工作组织特性。

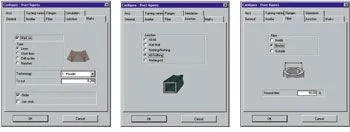

易设定

此软件考虑风管标准需求。 用户可自定义：

 易设定

• 坐标轴种类（内边，中央，外边）

• 连接的种类

• 分段数量

• 标记种类 （线，通过小点，钻点）

• 咬口，法兰等。

***定义风管图形

 ***定义风管图形

适合于冷气和清理费气工业。 用户可自定义：

• 偏导器：此软件能设定参数来制造部件。

• 咬口，法兰，密封圆形件的图书管。用户能根据图像了解参数的定义。

报表

 报表

此软件生产这些报表：

• 1比1的报表来显示几何点

• 重要部件的报表

• 全部部件的报表

• 标籤報表

• 外边轮廓和各种高定义风管图象

 武汉华宇诚数控科技有限公司专业为客户提供数控切割机、数控火焰切割机、数控等离子切割机、龙门式数控切割机、便携式数控切割机、空气等离子切割机、风管等离子切割机、广告等离子切割机公司经过反复试验，成功研制出了通风管道专用数控等离子切割机，配合专用的风管切割软件，自动生成图纸、导出加工程序。更加适应风管展开切割需求，功能更适应风管展开切割、操作更加便捷、成本进一步降低，让利于客户。操作人员所需要做的就是在软件中选择所需要的风管样式，输入所需要的尺寸，然后调出加工程序进行切割就可以了。既方便快捷、又精、确实用。

 目前，武汉华宇诚数控生产的风管展开下料设备已在北京中央空调及通风系统制造企业大规模使用。在河北省的衡水、石家庄、廊坊以及四川成都、重庆、天津、江苏常熟、泰州、靖江、苏州、南京、常州、浙江杭州、山东济南、陕西西安、北京通州、海南海口、三亚、内蒙古等地，都有使用武汉华宇诚所生产的全自动风管等离子切割机企业。欢迎广大风管加工制作企业前来参观、考察，选购风管专用等离子切割机。除了提供全新生产的全自动数控切割机，还为客户改造原有的数控切割设备，包括：更换数控系统，更换割炬，加长纵向导轨，更换操作软件，精度调整，增配电容自动调高，弧压自动调高等技术改造！

  欢迎来电咨询，联系电话：18986290037　027－87780208 我们将竭诚为您解答!
