意大利匹磁酸度计PH7685监控仪

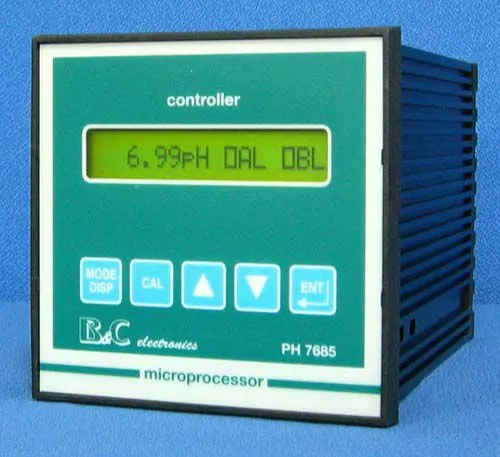

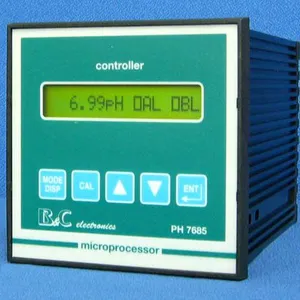

   酸度计PH7685为意大利匹磁公司研发生产的一款PH监控仪器，可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值的连续监测。酸度计PH768结构简单,类似微机的操作方法,使用起来更清晰、方便。不必记忆操作步骤和操作顺序;可以不用说明书,按照屏幕上的提示就可操作。

    PH7685酸度计是一款微机型的PH（ORP）在线测控仪。B＆C公司提供多款PH（ORP）电极供用户选用。用户可根据实际使用要求，选择不同的电极。在线PH计在***性能的基础上简化了功能，从而具有了特别强的价格优势。清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比。

应用范围：污水处理、食品工业、饮用水、游泳池、生物工艺

意大利匹磁酸度计PH7685监控仪

功能：

* 温度读出

* 设***及警报条件设置显示

* 自动或手动温度补偿

* 操作模式：自动及手动

*  0-20mA或4-20mA信号输出

* 滞后、延迟、高/低动作设置功能

* 高/低设置定时报警延迟功能

* 电可擦存贮

* 自动过载保护及复位设置

* 可拔式端子板

* 外型尺寸：96×96×155mm

意大利匹磁酸度计PH7685监控仪

参数

测量范围

PH：0.00-14.00 ±0.01ph

ORP：-1000～+1000mV±1mV

软件筛选：0.4-50秒

温度

测量及补偿范围：-10～+110℃

分辩率：±0.1℃

零位调整：±2℃

手动温度补偿：-10.0～+110.0℃

选购件091.211

选择设定A或B点动作：ON/OFF（开/关）

PFM（脉冲比例式）-PWM（脉冲方波比例式）

PFM动作

比例范围：0.00-1.50PH(或0-150mV）

脉冲频率：0-120次/分钟

功能：高/低点控制

PWM动作

比例范围：0.00-1.50PH(或0-150mV）

脉冲频率：0-99.9秒

功能：高/低点控制

选购件091.3711

双独立输出

用户选择温度输出

传感器类型：

PH玻璃电极/PH锑电极/ORP电极/080102前置放大器

三线制Pt100电阻式温度传感器

玻璃电极

零位：0.0mV=PH7，±2PH可调整

比降：59.16mV/PH 25℃时，70/140%可调整

锑电极

零位：-325mV=PH7，±2PH可调整

比降：50mV/PH 25℃时，70/140%可调整

ORP电极

零位调整：±100mV

灵敏度调整：80-110%

附件

此仪表可使用B＆C公司生产的所有PH和ORP传感器或增强性探头

酸度计PH7685标配SZ7101A电极的保养

1、测量时，应先在蒸馏水中（或去离子水）洗净，并用滤纸吸干水分，防止杂质带进被测液中，电极球泡和液络部应完全浸在被测液内。

2、电极不用时应洗净，插进加有3.5M溶液的保护套，或将电极插进加有3.5M溶液的容器。

3、检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。

4、应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。

5、使用时间较长的电极，它的玻璃膜可能变成本透明或附有沉积物，此时可用盐酸洗涤，并用水冲洗。

6、建议用户每月对电极进行清洗一次以及配合仪器校正。

7、当您用以上方法对电极进行维护和保养时仍不能进行校正程序及正常测定，说明电极已无法恢复响应，请更换电极。

酸度计PH7685安装

1、   PH/ORP7685安装：PH/ORP7685为盘装式安装，安装于仪表柜上，如果挂墙式安装，必须配仪表盒。

2、   电极安装：A、将SZ7101A护套接头的***螺母松开，将电极轻推到位，然后将电

             缆穿过螺母，用力将螺母拧紧。

         B、将带护套接头电极拧紧在主管道上预留的1/2”内螺纹短接头上即可（在线），或是将依安装需要截取一定长度的带6分内牙的套管与护套接头螺母***的6分外牙拧紧，再用支架固定牢固即可。

电气连接

A、电源连接：PH/ORP7685电源采用220V/50Hz，PH/ORP7685背面的接线端子与电源连接编号如下：

端子号

电源线

1

零线

3

火线

4

地线

注意：1、在通电***定要确认接线正确，错误的接线可能导致仪表损坏

2、取电不能从大功率设备的旁路

3、电源线与信号线分开

B、 电极连接：电极与仪表连接

电缆线名称

PH/ORP背面端子编号

屏蔽线

21标有LI

中心线

22标有HI

C、 控制继电器连接

PH/ORP7685提供两个SPDT控制继电器，可以用于开关控制加药设备、电动阀、电磁阀、泵等。

A继电器

PH/ORP7685端子号

功能说明

6

共用接线点

5

常开接线点

7

常闭接线点

B、继电器

PH/ORP7685端子号

功能说明

9

共用接线点

8

常开接线点

10

常闭接线点

D、警报继电器

PH/ORP7685内置一个SPDT警报继电器，用于激活高/低报警器，

C/D继电器

PH/ORP7685端子号

功能说明

12

共用触点

11

常开触点

13

常闭触点

        E、4-20mA模拟信号

PH/ORP7685提供一个对应于测量值的4-20mA模拟信号输出，可用于记录仪，PID调节控制器，要求电阻低于600 Ohm。

输出信号

仪表端子号

+信号线

14

-信号线

16

F、 温度补偿传感器连接

PH/ORP7685配有自动温度补偿功能，温度传感器采用RTD pt100（选购件），可以对测量值进行温度补偿修正。

三线制RTD pt100

RTD pt100电线

仪表端子号

RTD电缆

23

RTD共用电缆

24

RTD共用电缆

25

二线制RTD pt100

RTD pt100电线

仪表端子号

RTD电缆

23

RTD共用电缆

24

用导线将24与25端子短接

        说明：以上为PH/ORP7685所提供的功能接线说明，并不意味用户需要按上述标示全部连线，用户应该根据自己使用的实际要求，选择必须的接线。
