产品介绍1.简介：

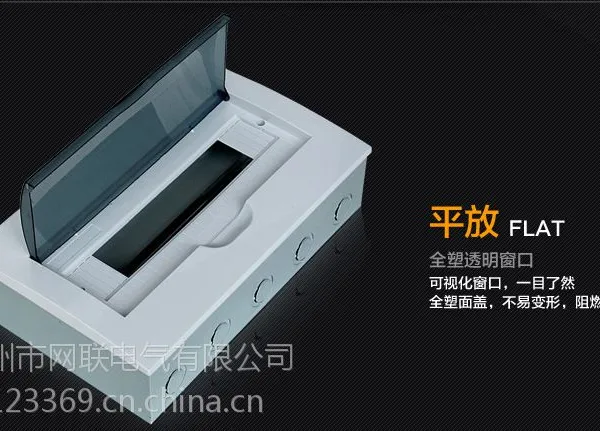

PZ30系列终端组合式配电箱（简称：配电箱），符合GB7251.1及JB/T7121《模数化终端组合电器》等标准。配电箱采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱既有塑料艺术美感，又有钢结构的坚固，透明罩使开关电器的工作状态一目了然。配电箱内的电器元件采用导轨安装，元件宽度均以9mm为模数。布置紧凑合理，安装，拆卸，维修均很方便。可根据用户需要配制小型断路器，构成美观，豪华，强度高，耐撞击的配电箱.
2.概述：
PZ30模数化终端组合电器是一种安装终端电器的装置，它的主要特点是采用电器尺寸模数化、安装轨道化外形艺术化、 使用安全化，在国内外已被广泛应用。
3.使用范围：
PZ30终端组合电器适用于额定电压220V或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用 电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。
4主要结构特点：
终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等。 内装电器开关元件全部采用宽度9MM模数的电器，安装于顶帽形轨道上,可根据需要任意组合,安装轨道高低可调节,特别对暗装式 更为方便。拆装迅速方便、开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用***，箱体上下、左右及背后均设置进出线孔，便于接线。
5其他：
安全：柜型是户内封闭式配电柜，采用专用型材组装式结构，壳体采用厚度为1.2mm的冷轧钢板，具有重量轻，强度高等特点。塑料小门采用防火树脂材料，能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器，安装于标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分被遮盖在上盖内部，打开门可方便操作。
防护：具有防漏电、触电、短路、过载等多种保护装置。
进线方式：箱体上下左右及背面均可设置进线敲落孔，方便接线。
保护：箱门用多股软通编织线与箱内PE点连接，整个箱体结构形成了连续的保护电路。
结构：柜体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。
