窗型代号：
YCA(B)1-钢板网窗:用作高式变压器室下部的进风窗。
YCA（B）2- 带钢板网的百叶窗:用作封闭式变压器室上部的排风窗。
YCA（B）3- 带有电缆安装洞和钢板网的百叶窗:用作封闭式变压器室上部的排风窗。

配变电所平开门和折叠门分带门框和不带门框两种结构做法，采用带门框时项目设计可不用说明，采用不带门框时候应予以注明。

变压器室门窗选用编号：

YMA（B）1?—带百叶并附有钢板网进风口的门

YMA（B）2?—带钢板网（无百叶窗）进风口的门
YMA（B）3?—钢板门（门扇上无进风口）

YMA（B）4—钢板网门

配变电所钢大门选用编号：

YDM1—配变电所平开门

YDM2—配变电所推拉门

YDM3—配变电所重叠上移门

YDM4—配变电所折叠门

变压器室、配变电房门选用标准：

民用建筑物内配变电所，应符合下列要求：

高压配电室宜设不能开启的距室外地坪不低于1．80m 的自然采光窗，低压配电室可 设能开启的不临街的自然采光窗；长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口；  变压器室、配电室的进出口门应向外开启； 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施；  变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施：变配电室不应有与其无关的管道和线路通过； 变配电室、控制室、楼层配电室宜做等电位联结： 变配电室重地应设与外界联络的通信接口、宜设出入口控制。

制作标准规范：

门扇骨架允许尺寸误差：

小五金在门扇上的位置应准确，除图上注明外，门扇小五金的选择和焊接程序可现场自定。除彩钢板外，其他材质需做防锈和饰面漆处理。安装前应检查门窗扇的几何尺寸，并使之不超过允许误差。安装时门扇竖起于洞口中，各部位调整至要求尺寸，门扇应保持垂直。将上下门轴初步点焊于洞口门樘的预留件及门扇边梃上，应***上下门轴在同一垂直线上，经反复试运,转合格后，再将门轴焊牢，待焊接固定到位后再进行门樘的抹灰工程施工。

配变电所门的应符合下列要求：

设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1．50h的楼板和配电房专用门与其他部位隔开；可燃油油浸变压器室通向配电室或变压器室之间的门应为配电房专用门：配变电所内部相通的门，宜为丙级的防火门钢质门； 配变电所直接通向室外的门，应为专用门。

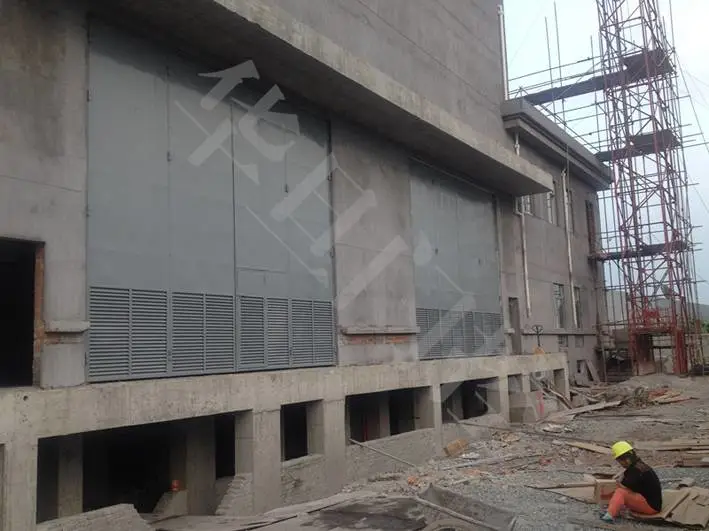

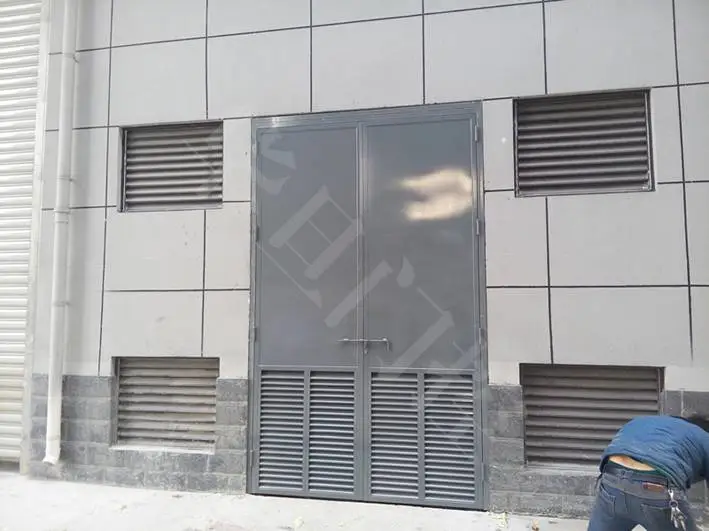

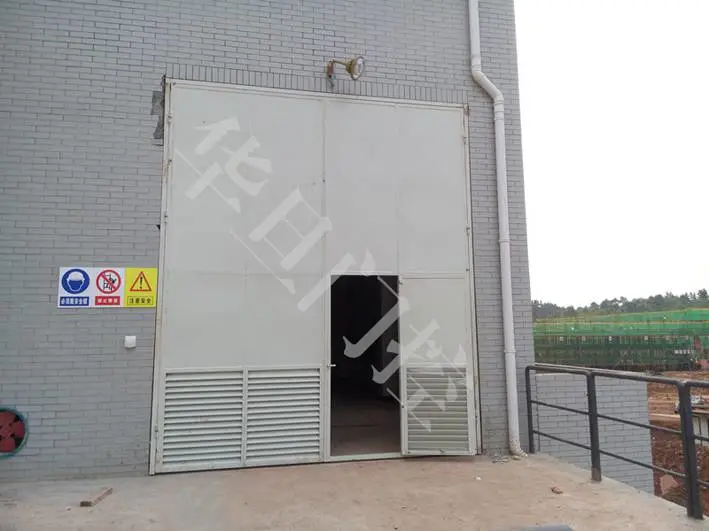

变压器室、配变电房钢门窗产品说明：

适用于工业与民用建筑的独立的或附设的，封闭式的或敞开式的变压器室外门窗，并且具备防火，通风、散热、防鼠功能

门扇材料的选择：

门扇内外两侧的面板可采用钢板,不锈钢板,彩钢板等,由项目设计确定。

门框及门扇骨架可采用钢型材,不锈钢型材等。门扇中间填充岩棉或其它防火材料。

需要有导轨的门,导轨可选用***的冷轧型材。

门扇下部设置有百叶窗及防护网结构,以满足配变电所的散热,通风,防鼠等需要。
