s8261系列精工深圳全年提供现货

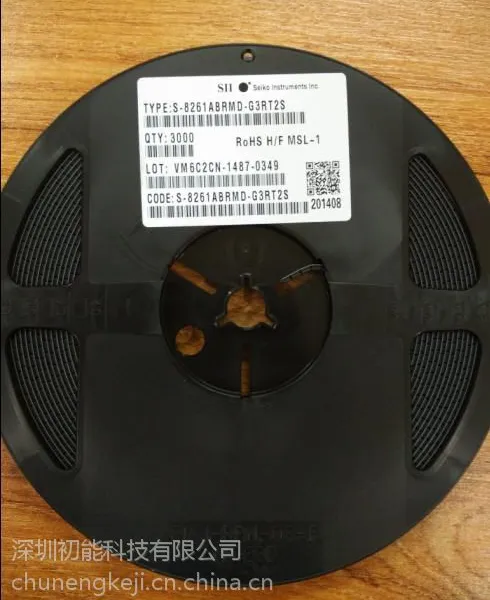

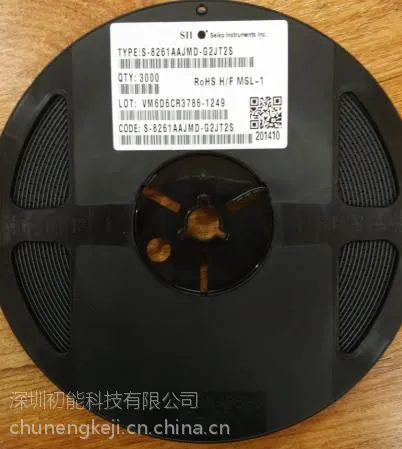

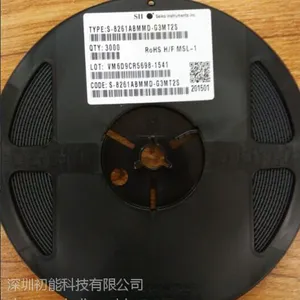

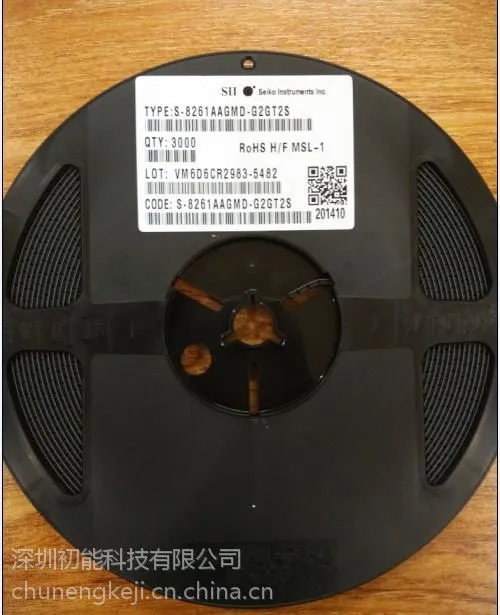

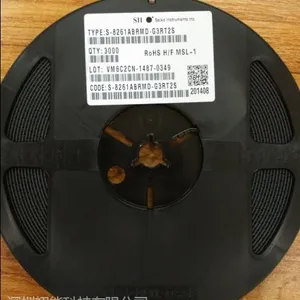

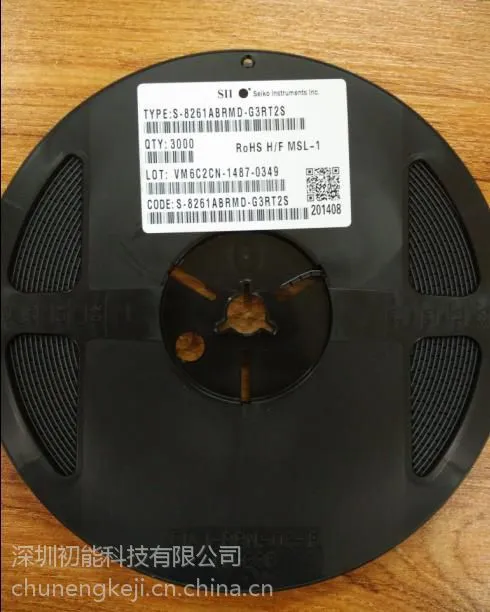

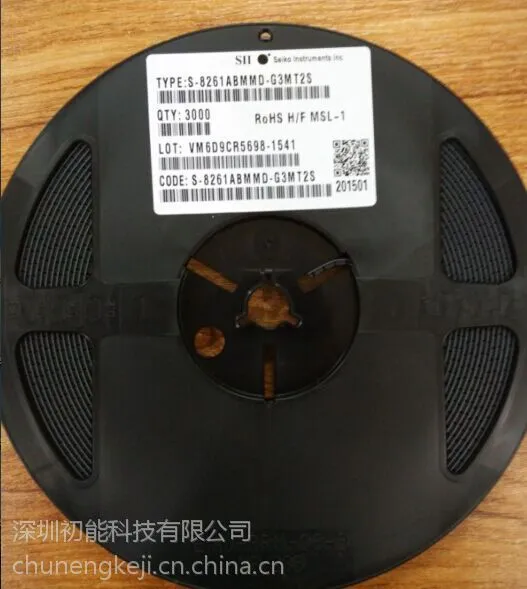

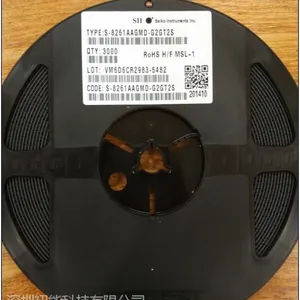

3000/reel单节锂电池保护ic

1节电池用电池保护ic s-8261系列
s-8261系列是内置高精度电压检测电路和延迟电路的锂离子／锂
聚合物可充电池的保护ic。
本ic最适合于1节锂离子／锂聚合物可充电池组的过充电、过放
电和过电流的保护。
■ 特点
(1) 内置高精度电压检测电路
· 过充电检测电压 3.9 v ~ 4.4 v(对应5 mv级进) 精度±25 mv(25°c)、±30mv(?5°c ～ +55°c)
· 过充电滞后电压 0.0 v ~ 0.4 v *1 精度±25 mv
过充电滞后电压可以在0.0 v～0.4 v的范围内选择，并以50 mv为单位级进
· 过放电检测电压 2.0 v ~ 3.0 v(对应10 mv级进) 精度±50 mv
· 过放电滞后电压 0.0 v ~ 0.7 v *2 精度±50 mv
过放电滞后电压可以在0.0 ~ 0.7 v的范围内选择，并以100 mv为单位级进
· 过电流1检测电压 0.05 v ~ 0.3 v(对应10 mv级进) 精度±15 mv
· 过电流2检测电压 0.5 v(固定) 精度±100 mv
(2) 连接充电器的端子采用高耐压器件 (vm 端子、co 端子：额定值=28 v)
(3) 各种延迟时间只需由内置电路来实现(过充电：tcu、过放电：tdl、过电流1：tiov1、过电流2：tiov2)
(不需外接电容) 精度±20%
(4) 内置三段过电流检测电路(过电流1、过电流2、负载短路)
(5) 可以选择向0 v 电池充电功能的<可能>／<禁止>
(6) 充电器检测功能、异常充电电流检测功能
· 根据检测vm端子的负电压(典型值?0.7 v) 而解除过放电滞后。(充电器检测功能)
· 当do端子电压处于高电平(high)，vm端子电压低于充电器检测电压(典型值?0.7 v) 时，co端子的输
出将被设置于低电平(low)。(异常充电电流检测功能)
(7) 低消耗电流
· 工作状态时典型值3.5 μa 值7.0 μa
· 休眠状态时值0.1 μa
(8) 宽工作温度范围 ?40°c ~ +85°c
(9) 小型封装 sot-23-6、6-pinsnb(b)
*1. 过充电解除电压＝过充电检测电压?过充电滞后电压(但是，当过充电解除电压<3.8 v时不能选择)
*2. 过放电解除电压＝过放电检测电压＋过放电滞后电压(但是，过放电解除电压>3.4 v时不能选择)
■ 用途
·锂离子可充电池电池组
·锂聚合物可充电池电池组
与多家厂商合作经营多年，价格优惠，***原装正品，可提供详细资料，欢迎来电咨询，qq;2643272214移动电话：13760352250,林先生.谢谢。
