| 类型:立式加工中心 | 品牌:西尔普 | 型号:V1160L |
| 界面语言:中文 | 产品类型:全新 | 是否库存:是 |
| 售后服务:一年保修,免费培训 | 重量:7000kg | 主电机功率:22kw |
| 主轴转速范围:0-10000rpm | 定位精度:0.02 | 刀具数量:10 |
| 三轴行程(X*Y*Z):1100*600*600 | T型槽尺寸(宽*数量):3-14-95 | 动力类型:机械传动 |
| 布局形式:立式 | 作用对象:五金 | 适用行业:通用 |
适用范围:
批量生产加工较大些的五金零件,或一次装夹更多的小型五金零件,可以钻孔,攻丝,铣切。适合材料铜铝件,铸件,一般钢件。每加工一个零件换刀不超过24把。
产品简介:

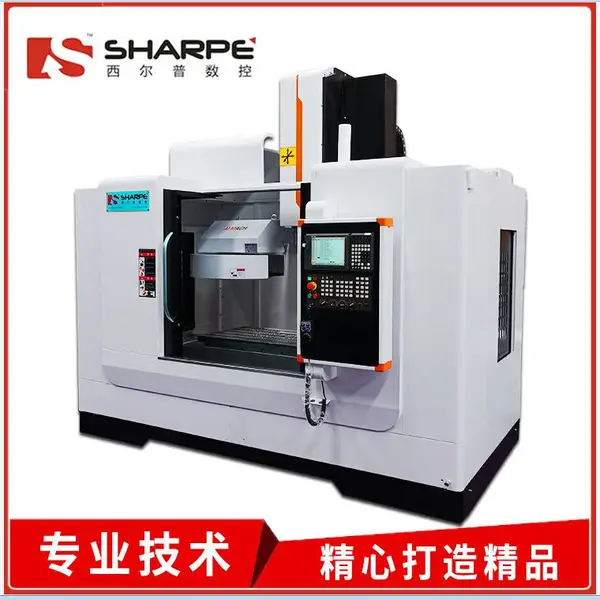

1160加工中心是采用目前市场上成熟稳定的日本三菱M80系统或FANUC系统,并配24把圆盘式BT40刀库。产品配置较高,精度很高,稳定性很高。
该机床具有整体结构强,机床结构经过有限元分析优化,刚性更强,结构更稳定。
创新立柱与刀库支架复合立柱刚性更强,刀库更稳定不变形。
高刚性主轴可搭配大扭矩装置生产效率提高30%以上。
① 刚性机床要兼有故障率低、可靠性好的生产场合。
② 特别适应于主轴箱高速往复运动的加工场合。
③ 短喉深高刚性紧凑型结构配大扭矩装置生产效率提高30%以上,适用于黑色金属重负荷加工。
VMC-1160参数表
项 目 | 参 数 | 单 位 | ||
工作台 | 工作台尺寸 | 1200*600 | mm | |
允许荷重 | 800 | kg | ||
T型槽尺寸 | 5*18*130 | mm | ||
加工范围 | 行程:X轴 | 1100 | mm | |
行程 :Y轴 | 600 | mm | ||
行程 :Z轴 | 600 | mm | ||
主轴端面至工作台面距离 | 120-820 | mm | ||
主轴中心至立柱距离 | 820 | mm | ||
主轴 | 主轴形式 | 皮带式/直联式 | 可选 | |
锥孔 | BT40(Φ140)或BT50 | - | ||
转数 | 10000/12000 | rpm | ||
进 给 | 切削进给速度范围 | 5-6000 | mm/min | |
快速移动 | X轴 | 36 | m/min | |
Y轴 | 36 | |||
Z轴 | 36 | |||
刀 库(客户选配) | 刀库容量(圆盘式) | 24T | pcs | |
刀具直径(相邻空位) | 80(125) | mm | ||
刀具长度 | 350 | mm | ||
刀具重量 | 8 | kg | ||
换刀时间(临近刀) | 5 | Sec | ||
定位精度 XYZ三轴 | ±0.005/300 | mm | ||
重复定位精度 XYZ三轴 | ±0.003/300 | mm | ||
所需气压 | 6-7 | kgf/cm2 | ||
所需气体流量 | 0.15 | m?/min | ||
主机重量 | 约7000 | kg | ||
外观尺寸 | 3.3*2.7*3.0 | m | ||
VMC-1160主要配置
序号 | 部件名称 | 数 量 | 单 位 | 生产厂家 | 规 格 | 备 注 |
1 | 主轴 | 1 | 支 | 台湾丹铨 | BT40-12000rpm | |
2 | 系统 | 1 | 套 | FANUC 0i-MF(5) | 或三菱 | |
3 | 丝杠轴承 | 6 | 套 | FAG/IBC | BSB3062 | |
4 | 滚珠丝杠 | 3 | 套 | HIWIN | R40-12K5-FDC | C3级 |
R40-12K5-FDC | C3级 | |||||
R40-12K5-FDC | C3级 | |||||
5 | 联轴器 | 3 | 套 | 尚工 | 客户选配 | |
客户选配 | ||||||
6 | 直线导轨 | 3 | 套 | HIWIN | RGW45HC(滚柱) | P级 |
RGH45HA(滚柱) | ||||||
RGW45HC(滚柱) | ||||||
7 | 刀库 | 1 | 套 | 台湾圣杰或冈田 | BT40-24T | 圆盘式 |
8 | 润滑系统 | 1 | 套 | 河谷 | 3L | |
9 | 导轨护罩 | 3 | 套 | 爱派尔/公鸡 | VMC-1160 |
