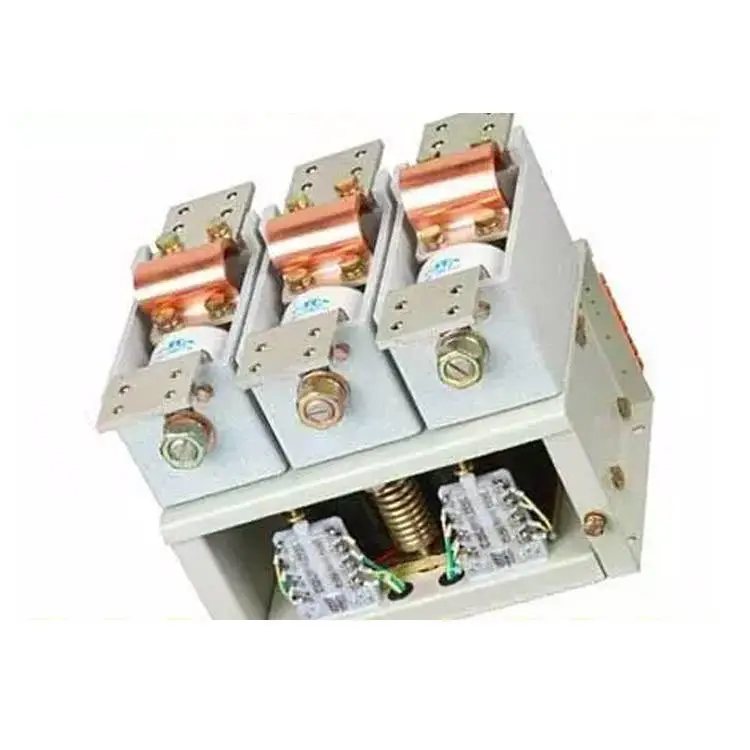

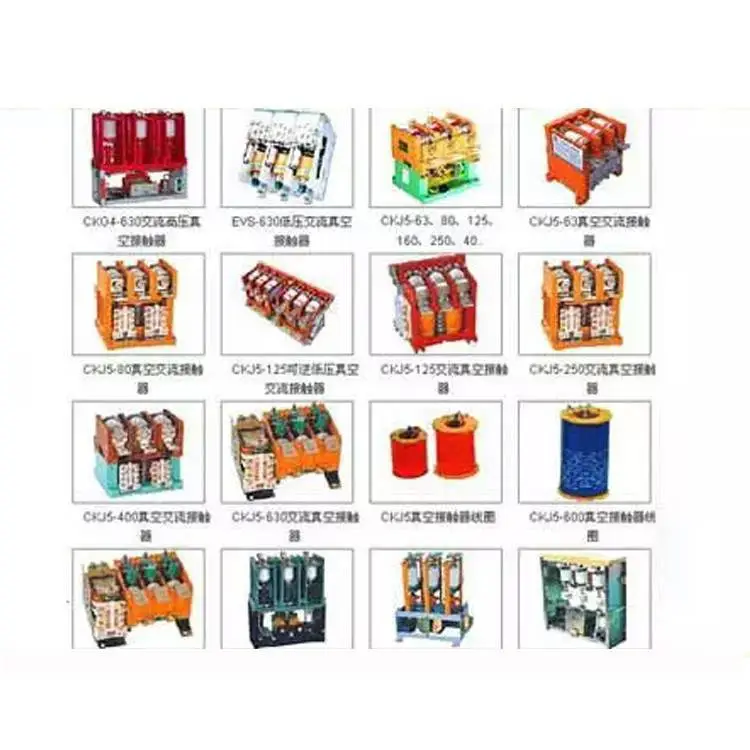

交流低压真空接触器CKJ5-1250/1.14KV真空接触器 立式/卧式

交流低压真空接触器|CKJ5-1250/1.14KV真空接触器|真空接触器厂家|真空接触器价格

CKJ5、CKJP系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电  力网络，供直接或远距离接  通和分断主电路之用。因主触头在真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等点，特别适宜于组成各种路灯控制器及工作  于油田、化工等场合。

一、                      工作条件

1．    海拨度不超过2000米。

2．    环境空气温度：-25～+40℃。

3．    空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较的相对湿度。湿月份的平均温度为+25℃时，月平均相对湿度为90％。

4．    安装面与垂直面的倾斜度不超过15°。安装类别通常为Ⅲ类。

5．    环境污染等为3。

6．    振动不大于30米/秒的场。

二、                      主要技术参数

  、主要技术参数

型号  额定电压(工频)(V)  额定电流(A)  主触头参数  工频耐压V(有值)

主电路  控制电路  开距(mm)  超程(mm)  终压力(N)  主电路  辅助电路  控制电路

CKJ5-80/1140  1140  36,110,220,380  80  1.8±0.2  >1  30±5  4200  2500  2000

CKJ5-125/1140  1140  36,110,220,380  125  1.8±0.2  >1  30±5  4200  2500  2000

CKJ5-160/1140  1140  36,110,220,380  160  1.8±0.2  >1  30±5  4200  2500  2000

CKJ5-250/1140  1140  36,110,220,380  250  2±0.2  >1.5  80±10  4200  2500  2000

CKJ5-400/1140  1140  36,110,220,380  400  20+0.5  >1.5  120±20  4200  2500  2000

CKJ5-600/1140  1140  36,110,220,380  600  20+0.5  >1.5  190±20  4200  2500  2000

四、  安装、调整及更换天关管

1．    安装

⑴  安装前应检查安装平面，安装面不平时用垫片调整。

⑵  用螺钉加防松垫圈将接触器固定在安装板上。

⑶  接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。

2．    调整

当触头参数不符合要求或更换真空开关管后需作如下调整：

⑴  松开球面接头锁紧螺母。

⑵  转动球面接头法兰，使触头刚刚断开(用万用表低阻档测)并反复调整，使三

管保持一致。

⑶  顺时针转动球面接头到法兰，使开距达到标准要求。

⑷  拧紧动法兰锁紧螺母。由于结构尺寸上***，超程不再调整。

⒊  更换真空开关管

当真空度下降或其他原因损坏时需更换真空开关管。

⑴  当动静触头分开状态下，用2500V兆欧表测动静触头间缘电阻小于60兆欧时

应更换真空开关管。

⑵  拧松主电路与软联接线连接螺钉，脱开软联接线。

⑶  拧下静导电板缘框的螺钉。

⑷  向动端压缩触头弹簧将销钉转90度。

⑸  将真空开关管组件取下。

⑹  卸下球面接头组件，取下开关管。

⑺  将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不

使波纹管处于扭曲状态。更换开关管后要重新调节开距。

五、  使用与维修

1．    接触器的工作电压及工作电流不应超过额定值(控制回路原理图见图四、图五、)。

2．    对新换的真空开关管要事先检查其真空度。要求在10-2帕(10-4托)以上。可

用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上(经三次试验后，不允许有击穿或连续闪络现象)。

3．    平时建议用2500V兆欧表检查。当缘电阻小于100M  时应加强监视。小于60M

时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的缘下降。

4．    在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主

电路负载侧。

5．    凡属下列情况之一时应对接触器作面检查和调整。

⑴  每年一次例行检查和清洁工作。

⑵  动作一万次以后。

⑶  真空开关管损坏后。
