功能特点

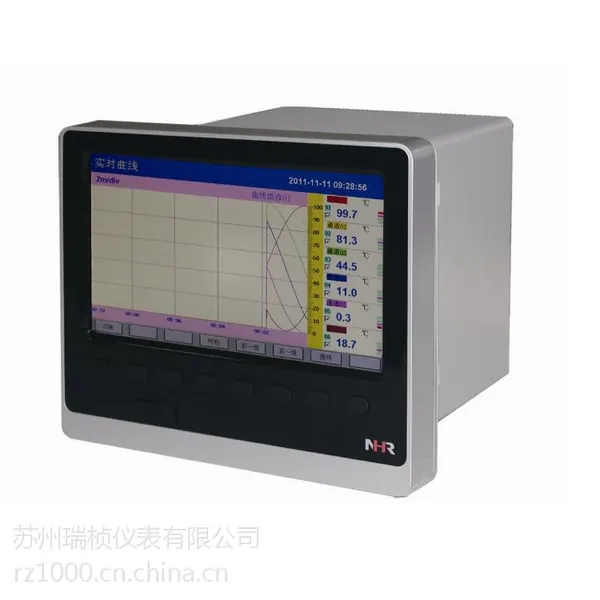

★7英寸800*480点阵宽屏TFT高亮度彩色图形或蓝底白字液晶显示，LED背光、画面清晰、宽视角。
  ★全中文人机界面，操作使用***简单，组态简便可靠，软件密码锁***组态安全
  ★采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择
  ★全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型
  ★全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入
  ★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要
  ★标准串行通讯接口，支持ModBus-RTU通讯协议
  ★10M Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议
  ★配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，可支持8G容量
  ★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，可支持8G容量
  ★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可***保存
  ★全铝密封外壳，***仪表在恶劣环境中正常工作

 主要技术指标

1.输入信号：最多48通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
  2.信号类型：
  标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
  标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
  毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
  热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
  热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
  线性电阻信号：0～400Ω；
  3.精度：±0.2％FS。
  4.采样周期：1秒。
  5.存储容量：内部Flash存储器容量64M Byte。
  6.记录时间：12通道，64M Byte容量。

存储长度（不断电连续记录）的计算：
  24天（间隔1秒时）- 5825天（间隔240秒时）
  计算公式：记录时间（天）=
  （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算）
  7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。
  8.报警输出：最多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。
  9.配电：变送器配电电源，额定电压24VDC，电流250mA。
  10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
  11.供电：电压范围85～264VAC；频率范围：50～60Hz；功耗：20VA。
  12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。

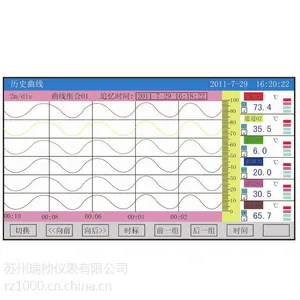

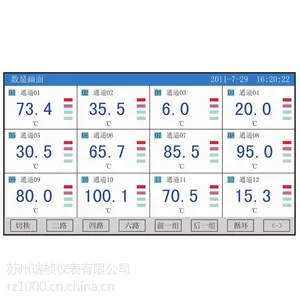

 显示画面

 仪表选型

备注：
  模拟输出通道数+继电器输出通道数≤18
