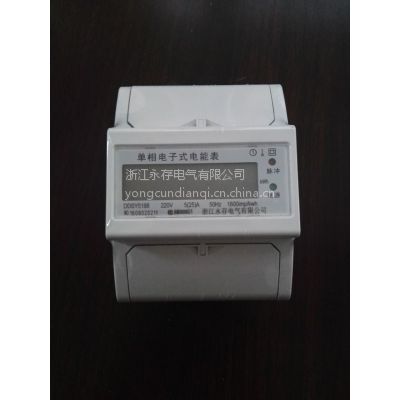

1系列型DIN导轨式安装单相电子式电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样

处理技术及SMT工艺等***技术研制开发的小体积单相两线电子式电能表。其性能完全符合IEC 62053-21国际

标准中1级单相两线有功电能表的相关技术要求，能***地测量额定频率为50Hz或60Hz单相交流电网中负荷的

有功电能的消耗，适用于居民用户及光纤发电用户。具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准。

● 1极宽度(模数17.5mm)，符合DIN 43880标准。

● 配置5+1位(99999.9kWh)步进电机式脉冲计数器显示，可选择6+1位(999999.9kWh)显示。

● 带白色背光源8位6+2格式的LCD液晶屏显示有功用电量等数据，可选择7+1位(9999999.9kWh)显示。

● 标准配置无源电能脉冲输出（有极性），可选择无源远动电能脉冲输出(无极性)，方便与各种AMR系统连接，符

   合IEC 62053-31和DIN 43864标准。

● 双色LED指示电源状态（绿色）和电能脉冲信号（红色）。

● 自动检测负荷电流潮流方向，并通过LED指示灯状态（正常工作时仅红色电能脉冲信号，无绿色电源状态指示时

   代表电流潮流反方向）。

● 双向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 直接接入式使用，有两种接线方式可供选择，标准配置S型接线，可选择U型接线。

● 延长型接线端子盖，保护用电安全。

● 测量需量，及即时电压、电流、功率因素、频率，有功功率，无功功率，视在功率等。

● 内置电流传感器，测量精度可以达到0.5S级。

● 具备一路RS485或M-BUS通讯端口，实现远程集抄功能。

● 兼容多种通讯规约，包括DL/T645-1997、DL/T645-2007、MODBUS-RTU、IEC62056-21 C Mode。

功能规格

型号 接口 通讯协议  显示类型  有功  无功   电压   电流  功率  频率  功率因素

1R   脉冲  无        计度器    有   无     无     无     无    无     无

1L   脉冲  无         LCD     有   无     无     无     可选   无     无

1C   脉冲,RS485   DLT645   LCD     有   可选   可选   可选   可选   可选   可选

             ,M-Bus       MODBUS

技术参数

型号

精度

参比电压(V)

电流规格(A)

起动电流(A)

静态功耗

1系列

1级

127，230

5(32)A

0.02

＜1.5W，10VA

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。

外形及安装尺寸

接线图

接线端子

说明

1

火线进线

4

零线进线

3

火线出线

6

零线出线

（底端进线，***出线）

20 和 21

电能校表脉冲输出端口
