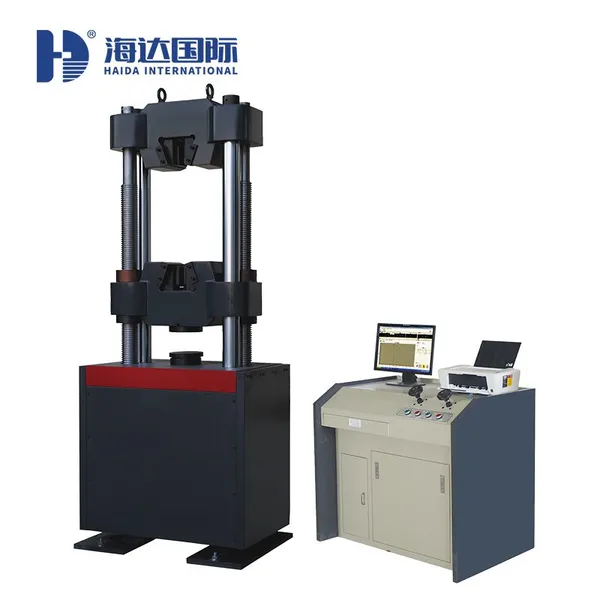

一、电液伺服万能材料试验机设备概述

1、电液伺服万能材料试验机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。

二、电液伺服万能材料试验机主要性能技术指标

两丝杠，两立柱，油缸下置，链条传动，液压夹紧，微机屏显示，手动阀控制，标配三副钳口，压盘直径160，不带弯曲和引伸计

1、试验力：600kN；

2、试验力测量范围：12kN-600kN；

3、试验力示值精度：±1%；

4、位移测量分辨力：0.01mm；

5、变形测量：标准配置标距50mm，变形量10mm.

6、变形测量精度:±0.5%

7、恒力、恒变形、恒位移控制范围:0.4%~***FS

8、恒力、恒变形、恒位移控制精度:设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.5%以内

9、变形速率控制精度:速率<0.05%FS时为±2.0%设定值内  速率≥0.05%FS时为±0.5%设定值内

10、活塞移动速度：100mm/min；

11、拉伸试验空间：650mm(包括活塞行程)

12、压缩试验空间：550mm(包括活塞行程)

13、扁试样夹持厚度：0-30mm

14、圆试样夹持直径：φ13-φ40mm

15、压盘尺寸：200×200mm

16、弯曲试验支滚间距：350 mm

17、支滚宽度：140mm

18、支点直径：30mm

19、活塞行程：200mm；

20、夹紧方式：液压夹紧

21、传感器与放大器：油压传感器，插装在PC机内程控放大器，自动调零、标定

22、外形尺寸：主机：860×560×2100mm  油源：1100×700×950mm

23、整机重量:2300kg

三、电液伺服万能材料试验机系统配置清单

1、试验机主机                油缸下置式主机

2、伺服控制用油源             琴台式

2.1 电液伺服阀               试验机专用

2.2 进口高压齿轮泵            日本NACHI

3、双通道程控放大器            分辨力1/300000

4、高精度液压传感器

5、引伸计YYU50/10             北京钢铁研究院

6、拉线式位移测量系统

7、全套附具包括：拉伸，压缩，弯曲附具

8、SMARTTEST专用控制软件

9、联想商用品牌机

10、惠普A4喷墨打印机
