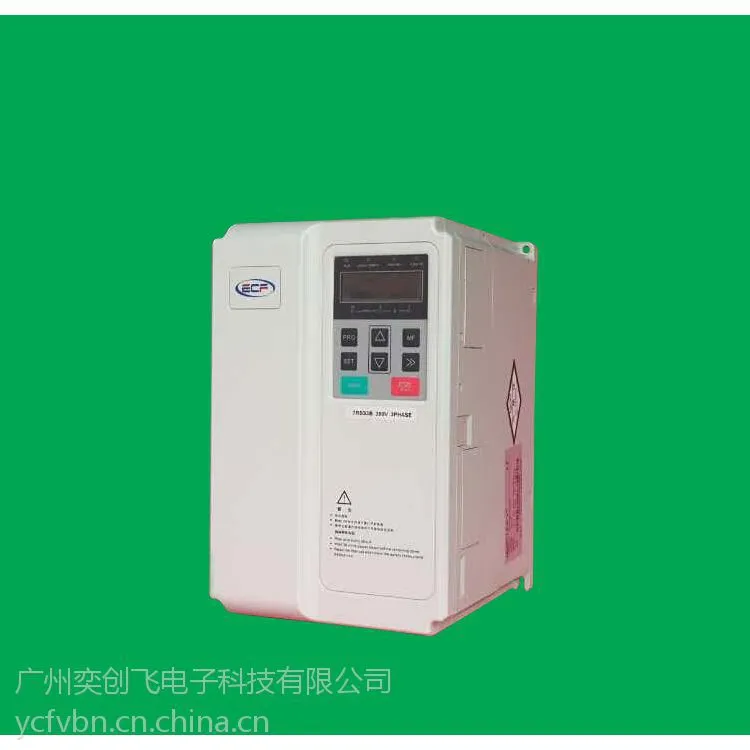

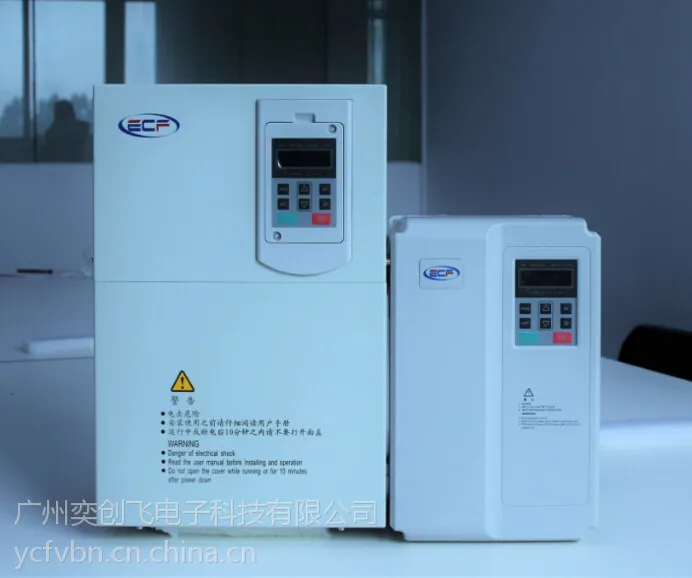

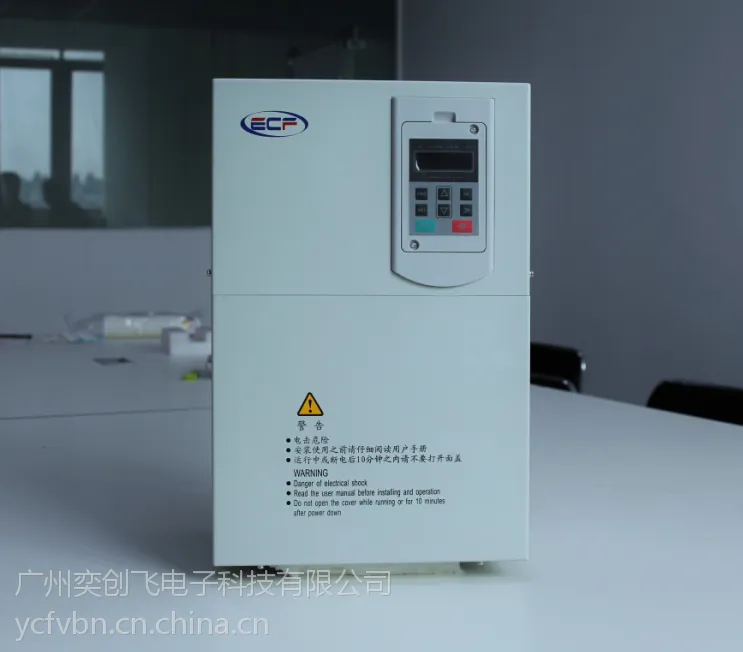

ECF500系列变频器是奕创飞变频器的主力机型。基于奕创飞对于客户需求的准确了解，秉承奕创飞对于高品质、高可靠性的一贯追求，ECF500系列变频器将以***的性能和强大的功能，为您带来焕然一新的使用感觉。

产品体系


产品性能

1、         支持多种电机的矢量控制：支持三相交流异步电机，三相交流同步电机的矢量控制，支持不带位置反馈的永磁同步电机矢量控制。支持多种编码器。

2、         全新无速度传感器矢量控制性能：无速度传感器矢量控制，可以堵转运动，在0.5Hz输出150%额定力矩；无传感器矢量控制对点击参数的敏感性降低，提高了现场适应性。

3、         硬件逐波限流功能，降低变频器报过流机率。

4、         通过扩展卡可以增加电机过热保护（PT100,PT1000），隔离的±10V输入。

5、         功能更强大：多电机切换，VF分离，内部状态监控

后台监控软件：上载，下载功能码、示波器功能等 外扩液晶的远程操作盒。

6、         性能提升：优化完善了VF振荡抑制、VF低频出力得到改善、SVC调试范围更宽（1:200），并可实现SVC的转矩控制、FVC弱磁区输出力矩能力更强。

应用行业

        跑步机行业、棉机行业、机床行业、光饰机行业、绳锯机、洗衣机、EPS同步切换、纺织行业、陶瓷行业、数控机床行业、重型起重负载，数控加工中心、印刷包装设备、纺织设备等高端应用场合。

      ECF500系列产品简介：

本产品为通用型变频器，软件功能强大，具有多种控制方式；内置PID.简易PLC;输出转矩高（150%1分钟）过载能力强，广泛应用于编织,化纤，印染，塑料，轻工，机械，化工，钢铁，造纸等各种行业，并受到用户的一致好评。

VFD-B系列变频器不仅具有各种变频器所具有的通用功能，还具有适合某些行业的专用功能。如内/外控多段速功能;适用于纺织化纤工业的三角波功能,可取代机械扰动,应用效果良好;适用于收放卷的牵伸功能,可在一定精度内保持速度恒定等.

1.1 变频器的综合技术特性

输入输出特性

输入电压范围:660/380/220/±15%

输入频率范围: 47～63Hz

输出电压范围: 0～额定输入电压

输出频率范围：0～400Hz

外围接口特性

可编程数字输入；7 路开关量输入，1 路高速脉冲输入，支持 PNP、NPN双极性光耦

隔离输入

可编程模拟量输入：AI1：-10～10V输入，AI2: 0～10V或0～20mA输入

可编程开路集电极输出：1 路输出（开路集电极输出或高速脉冲输出）

继电器输出：2 路输出

模拟量输出：2 路输出，分别可选0/4～20mA或0～10V

技术特点:

1:对进线电压适应性强,380/220V±15%,特别适用于电网质量较差的国家和地区;

2:内置PID调节器,可方便的构成闭环控制系统;

3:内置简易PLC,具有牵伸、扰动（横动）、多段速控制、程序运行等多种功能；

4:高启动扭矩,1Hz时可达150%；

5:过载能力强，150%（1分钟），180%（0.2秒）

6:解析度高,频率解析度高达0.01Hz;

7:可设置三个跳跃频率,满足多种避开机械共振的需要;

8:具有自动转矩补偿功能,补偿低频时转矩不足;

9;具有自动稳压功能，在输入电源不稳时，自动稳定输出；

10；具有自动省能源功能，在定速运转中，可根据负载功率自动计算出电压，以节省能源；

11：具有良好的通信控制界面，采用耀邦通讯规约和Modbus协议，极易组成集中控制系统

功能特性

频率设定方式：数字设定、模拟量设定、脉冲频率设定、串行通讯设定、多段速及简

易 PLC 设定、PID 设定等，可实现设定的组合和方式切换。

PID 控制功能

简易 PLC、多段速控制功能：16段速控制

摆频控制功能

瞬时停电不停机功能

转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动

QUICK/JOG 键功能：用户自由定义的多功能快捷键

自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定

提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
