| 加工定制：是 | 品牌：巨晨 | 型号：PZ673X/H/W-16P |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：200mm |
| 密封形式：软密封型 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 形态：针式 |
| 零部件及配件：执行器 | 类型(通道位置)：直通式 | 适用介质：颗粒 |
| 用途：流量控制 | 规格：200 |

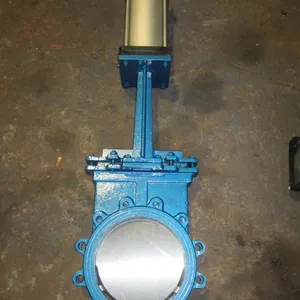

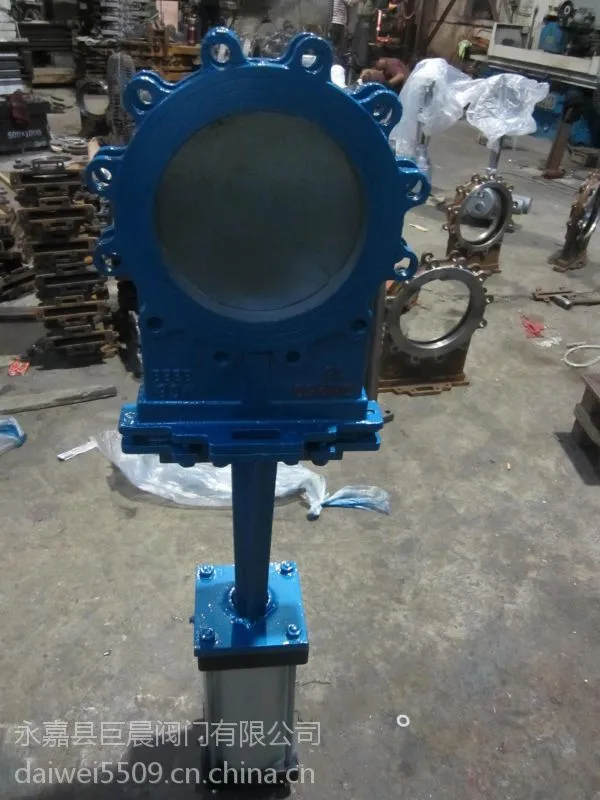

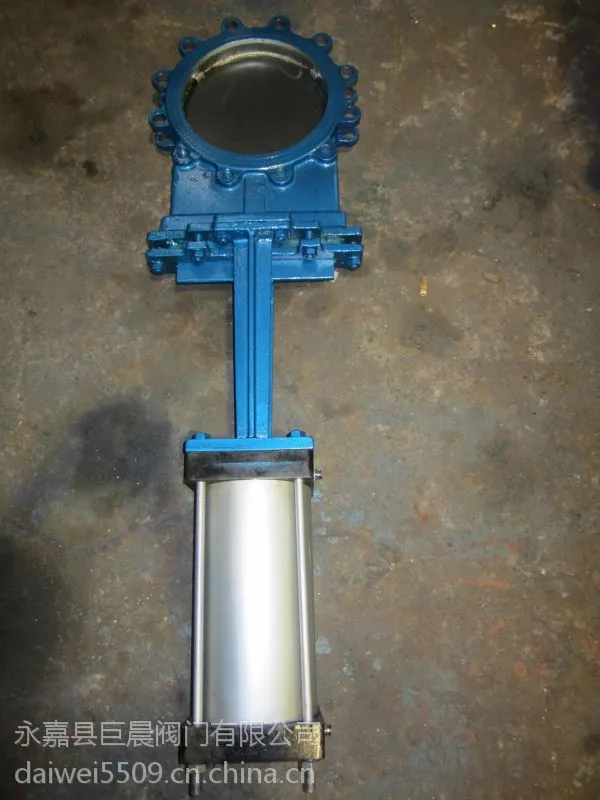

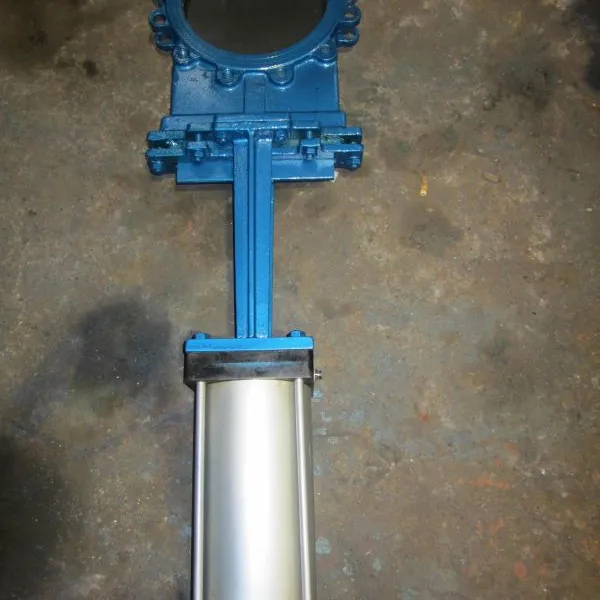

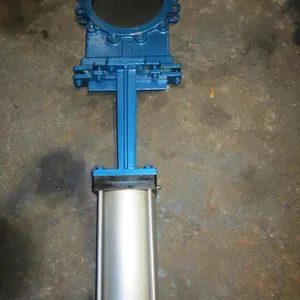

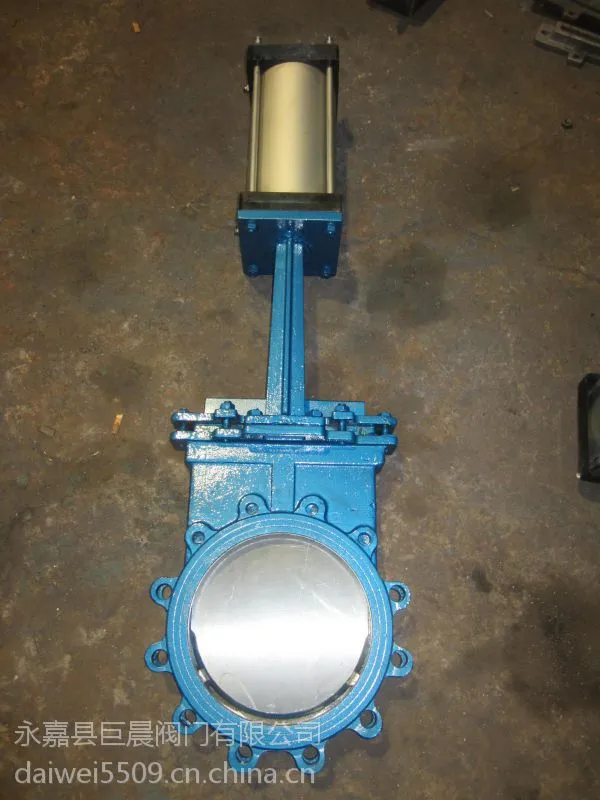

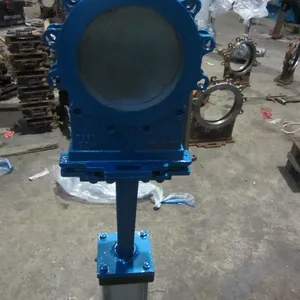

PZ673X/H/W-16P气动刀型闸阀，不锈钢刀型闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。
此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上***的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上***的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
设计制造 Design and manufacture:JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
PZ673X/H/W-16P气动刀型闸阀，不锈钢刀型闸阀主要零部件材质 Key parts material
阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
阀板Valve plate | 不锈钢stainless steel |
阀杆Stem | 不锈钢stainless steel |
密封圈Seal ring | 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
PZ673X/H/W-16P气动刀型闸阀，不锈钢刀型闸阀主要性能规范 Key performance indicators
公称压力Nominal pressure | PN |
壳体试验Casing test | 1.5XPN |
密封试验Leak test | 1.1XPN |
工作温度Operating temperature | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
适用介质Working medium | 纸浆、污水、煤气等paper pulp, sewage, coal slurry |
PZ673X/H/W-16P气动刀型闸阀，不锈钢刀型闸阀主要外形及连接尺寸mm
公称压力Nominal pressure（MPa） | 公称通径Nominal through diameter（mm） | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
300 | 100 | 440 | 400 | 368 | 480 | 12-M20 | 400 | |
350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
400 | 110 | 565 | 515 | 782 | 990 | 16-M22 | 400 | |
450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
900 | 200 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
电动高温灰渣阀，气动方形闸板阀，手动耐磨刀闸阀，电液动对夹式浆液阀，气动刀型闸阀，电动刀型闸阀，疏水阀，自由浮球式蒸汽疏水阀，杠杆浮球式蒸汽疏水阀，复合式排气阀，快速排气阀，蒸汽减压阀，蒸汽安全阀，等相关类压力管道阀门，真空管道阀门，高温高压锅炉专用阀门的厂家。 巨晨阀门所有产品严格遵守GB、ANSI、API、JIS、DIN、BS等标准设计、制造、加工。且产品的通径从DN3-3000mm，工作压力从0.6—42.0Mpa（150—2500LB），同时用户可以根据使用介质不同选用碳钢、合金钢、不锈钢等材质来满足工艺要求，强腐蚀、强冲刷介质可以选用流道衬氟、衬陶瓷等产品来满足，产品的适用温度为-196—850℃，产品的驱动方式用户可以根据实际使用工况选用手动、气动、电动、液动、电液动、气液动等。产品被广泛应用于国内外的石油、化工、电厂、冶金、环保、轻工、城建、水处理等系统中的蒸汽、液体、气体等工艺控制系统上。 巨晨阀门坚持“***、进取、创新、求实、拼搏\'的企业精神及灵活多样的经营体制，紧跟市场需求，提升产品质量，竭诚为新老用户提供具优质的产品及服务，确保用户满意。同事传承宗力阀门一体式的解决方案，提供提供包括设计、选型、制造、服务、安装、维护、指导在内的涵盖售前售中售后三阶段的全过程全方位服务。 巨晨阀门竭诚欢迎国内外新老客户前来考察与指导，携手宗力，共铸辉煌！
