加工定制:是品牌:得润电气型号:KYN61-40.5
结构形式:移开式额定电压:40.5kV额定频率:50(60)Hz
母线额定电流:2000A产品认证:GB3906-2006物料编号:DR
防护等级:外壳为IP4X,隔室间、断路器室门打开时为IP2X
供应得润电气KYN61-40.5型铠装移开式交流金属封闭型开关柜

KYN61-40.5铠装移开式交流金属封闭开关设备 (以下简称开关设备) 是安徽得润电气技术有限公司开发的产品,额定电压及频率分别为40.5KV,50(60Hz)。主要用于工厂和电力系统中接受和分配电能并对电路实行控制、保护和监测。其主要特点是能配真空断路器或SF6断路器,柜体采用组装结构,提高了产品品质和配合精度。


产品参数

型号及含义

型号及含义

技术参数

开关设备技术参数见表

项目 单位 参数
断路器型号
ZN85-40.5 VD4-40.5
额定电压 kV 40.5
1min工频耐受电压 95
雷电冲击耐受电压 185
额定频率 Hz 50/60
额定电流 630、1250、1600、2000 630~3150
额定热稳定电流 kA 25、31.5
额定动稳定电流(峰值) 63、80
额定短路持续时间
防护等级   外壳为IP4X,隔室间、断路器室门打开时为IP2X
质量 kg 2000

断路器参数见表

项目 单位 参数
CB
ZN85-40.5(VD4-40.5)
额定电压 kV 40.5
1min工频耐受电压 95
雷电冲击耐受电压 185
额定频率 Hz 50/60
额定电流 630、1250、1600、2000(2500,3150)
额定热稳定电流 kA 25、31.5
额定动稳定电流(峰值) 63、80
额定短路持续时间
操作电压 AC、DC110 AC、DC220
分、合闸线圈额定功率 <115(250) <210(250)
合闸线圈工作电压范围   80~110%额定工作电压
分闸线圈工作电压范围   65~120%额定工作电压,
     <30%额定电压不能分闸
储能电机功率 200(150)
储能时间 ≤15
储能电机工作电压范围   85%~110%额定电压
合闸时间 ms 40~85 55~67
分闸时间 ms 35~65 33~45
额定操作顺序   0-0.3S-CO-180S-CO
质量 kg 350(280)
机械寿命   10000次


结构特点

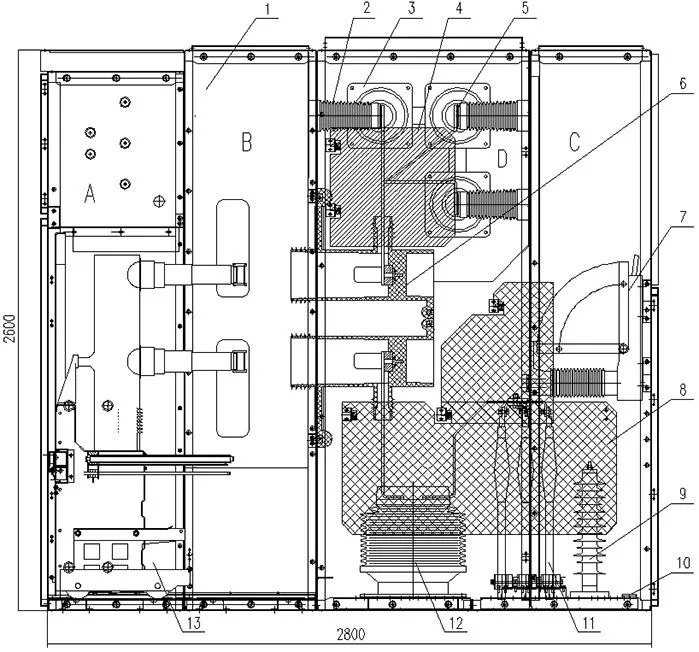

开关柜结构图(配ZN85-40.5断路器)

A、继电器室  B、断路器手车室  C、电缆室  D、母线室

开关柜结构图(配ZN85-40.5断路器)

1、外壳  2、绝缘子  3、穿墙套管  4、母线室绝缘板  5、主母线  6、触头盒  7、接地开关     8、电缆室绝缘板  9、避雷器  10、接地主母线  11、一次电缆  12、电流互感器  13、断路器

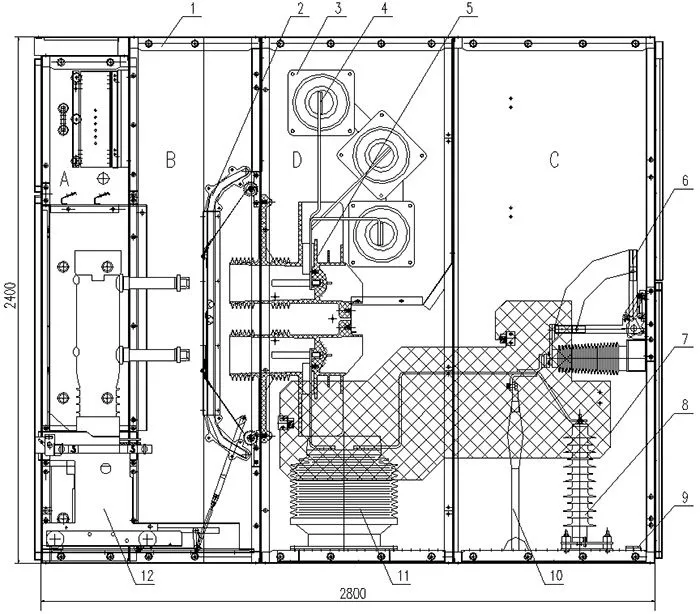

开关柜结构图(配VD4-40.5断路器)

A、继电器室  B、断路器手车室  C、电缆室  D、母线室

开关柜结构图(配VD4-40.5断路器)

1、外壳  2、活门机构  3、穿墙套管  4、主母线  5、触头盒  6、接地开关  7、电缆室绝缘板     8、避雷器  9、接地主母线  10、一次电缆  11、电流互感器  12、断路器

主要特点

1、柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成;

2、所有操作均在柜门关闭状态下进行;

3、防护等级高,可防止杂物和虫害侵入;

4、简单***“五防”闭锁,防止误操作;

5、可配用VS1及VD4型真空断路器;

6、更换断路器简单,手车互换性能好;

7、柜体可靠墙安装、柜前维护,减少占地面积;

8、电缆室空间充裕、可连接多根电缆;

9、断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生。
