比例积分调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

产品特点
　　★执行器选用铸铝支架及塑料外壳，体积小、重量轻

★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能

★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）

★-具有0～10V或4～20mA反馈信号（选配）

★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命

★功耗低、输出力大、噪音小

★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求

★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC***

★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀

产品功能
　　◆本系统适用于空调系统的新风机组冬/夏季温度控制。

◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC－1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV

◆TV-1的开度连续可调。最终使TE－1测量的环境温度保持在设定温度范围内。

◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使 新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

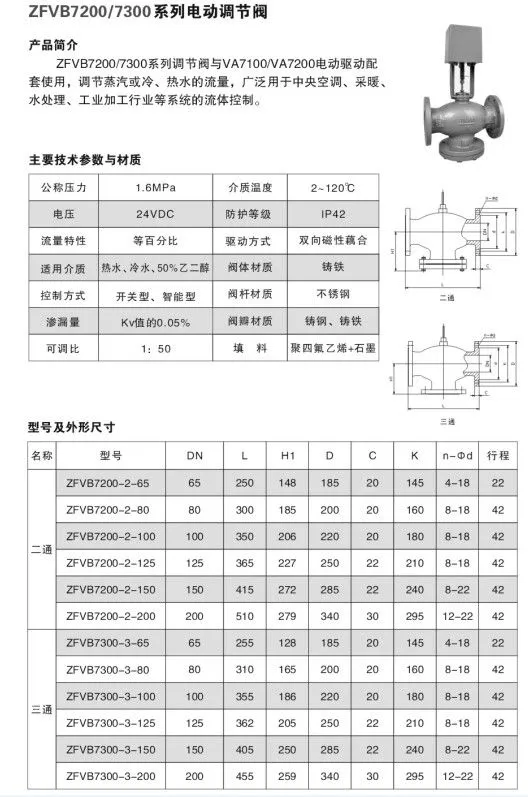

外形尺寸

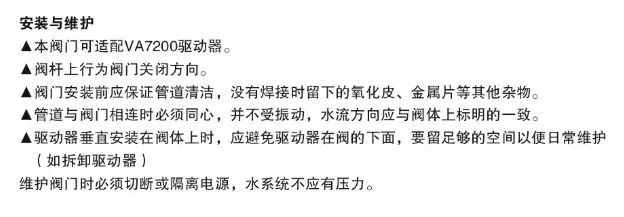

安装示意图
