LED外控护栏管安装说明

主要材料：

LED护样管；护栏管安装卡子，防水变压器，LED护栏管主控器，LED护栏管分控器，

辅助材料：

公母插头，超五类网线，两芯电源线，自攻螺丝，膨胀螺钉等

LED护栏管安装步骤：

步：先将LED护栏管安装到墙体上：在墙体上打孔，装膨胀螺钉，再装LED护栏管，用自攻螺丝锁住；护栏管之间的距离根据客户的要求而定；一般是1CM到3CM之间。

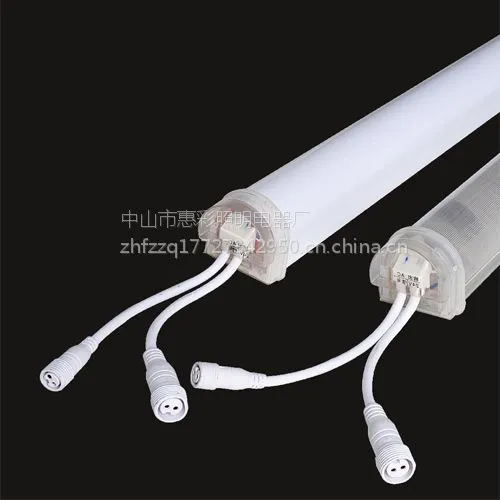

***步：然后将LED护栏管的信号线、电源线对接起来，信号线一般是四芯或五芯的公母插头；电源线是两芯的公母插；

第三步：安装电源（变压器或开关电源）；

根据变压器的功率以及护栏管的功率来计算每台变压器可以带多少条护栏管；比如108管的LED七彩护栏管是10W/M；144管的LED护栏管是12W/M；若用400W的防水变压器，则可以带108管36M管；144管的则带32 M管。若变压器可以带36M管；变压器则放在第18和19条中间，接两条线出来，每边各带18条。

注意事项：

1. 变压器一般只用到80%到90%的功率；

2. 不管变压器的功率再大，每边接的管不要超过25M；因为电源导线有功率损耗；越到后面的LED护栏管亮度越低；

第四步：LED护栏管控制器的安装；先装分控器，直接将分控器接在LED护栏管上；信号接信号（五芯公母插），电源接电源（两芯公母插）；然后将分控器与主控器的信号对接，如果分控与主控的距离将远时可以用超五类网线连接起来，这样信号比较好；每个分控只能带固定数量的LED数码管，一般可以带到100M；做楼体轮廓时，每一个分控带一路；具体的情况根据LED效果图安装（我公司会帮您算好要多少分控，每个分控带哪一路，一般会有安装图纸）。分控与主控之间亦采用超五线网线连接；网线都是八条线的，采用公母信号插与网线对接起来，现接到分控上；不同回路的数码管之间的信号线需要断开。

第五步：通电，通信号。

将变压器全部接到一条220V主电源上，然后采用一个空气开关和时间开关；

控制LED数码管（LED护栏管）统一通电；然后将主控器上的插头插在220V的电源上。

第六步：系统调试

控制器和LED数码管（LED护栏管）通电后；可能会有部分管的程序不动，或个别管不能正常运作；将不良的LED护栏管取下，换上后备管，直到正常运作。

注意事项：

1. 若LED数码管不能正常走程序，确认此管是否信号线有问题，请把不能运作的管换下，若恢复正常，就确认是此管问题，若不行可以换个分控试试，若无法解决安装中出现的问题请与厂家联系。

2．因为LED护栏管为电子产品，防水处理很个很关键的因素.

    3． 单色或是内控护栏管的安装比较简单，直接接在对应的电源上就行了；这里还要提到就是内控编号LED护栏管的安装：内控编号护栏管的安装必须按管的顺序一个一个安装；如果不按顺序安装最后会出现整体不同步现像。

4．LED护栏管，LED护栏管一般安装要的楼体上，安装成本比较高，具有一定的危险性；如果有坏管了，需要吊人或架手脚架上去拆换；所以建议选购优质的产品的，减少的维护成本。

控制方式：

 内控：就是指内置控制器，可以做出一些比较 简单的变化效果，电压可用低压和高压。

外控：就是指外置控制器，使用外置控制器可以做出更多动感的效果，要注意的是，采用外控方式控制护栏管效果，一定要采用低压电源。

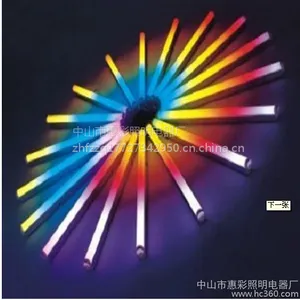

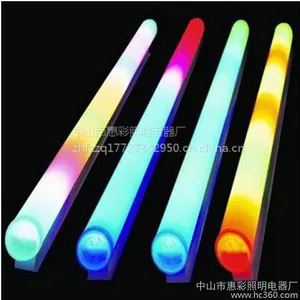

应用范围：特别适合应用于广告牌背景、立交桥、河、湖护栏、建筑物轮廓等大型动感光带之中，可产生彩虹般绚丽的效果。 用护栏管装饰建筑物的轮廓，可以起到突出美彩亮化建筑物的效果。事实证明，它已经成为照明产品中的一只奇葩，绽放在动感都市。
