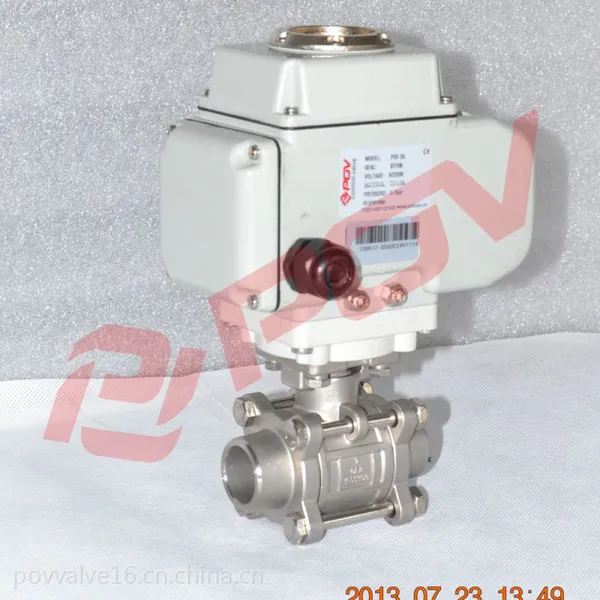

电动三片式焊接球阀的简介

电动三片式焊接球阀。精密铸造阀体，高平台设计，符合***5211标准，直接与气动执行器、电动执行器安装实现自动控制。控制方式分为开关型和调节型

电动三片式焊接球阀的 标准技术参数

电动三片式焊接球阀的 阀  体

公称通径：DN10-DN100

阀体材质：304、316、316L

连接方式：焊接式

压力等级：PN1.6-PN6.3MPa

结构形式：浮动球芯

电动三片式焊接球阀的 阀内组件

阀座密封：PTFE：-20°～180°

PPL：-20°～250°

阀芯材质：304、316、316L

阀杆材质：304

适用介质：水、液体、气体、油类、酸碱腐蚀性介质。注：阀体、阀体、阀座材质特性表详见P

电动三片式焊接球阀的 性能

防火结构设计

***5211标准直接与执行器安装

球芯与阀体之间防静电装置

阀杆防爆出设计

双层瘩杆填料符合德国TUV TA-LUFL阀杆泄漏测

双蝶形弹片自动压紧填料设计

允许压差：小于公称压1.6Mpa

泄漏量：零泄漏

回差：±2.5%

死区：死区

电动三片式焊接球阀的 设计制造标准

螺纹类型：G、NPT、BSPT、BSP、DIN259/2999

顶部法兰：***5211

压力试验：***5208 API598

电动执行器

开关型：反馈信号：无源触点信号\4-20mA\电阻信号

调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V

电压：   AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制

防爆等级：可选防爆型EXdIIBT4
