产品综述

   SDS1000X系列超级荧光示波器，拥有50MHz、70MHz、100MHz和200MHz带宽机型，采样率1GSa/s，标配存储深度达14Mpts，常用功能都采用人性化的一键式设计。
    SDS1000X采用***SPO技术；具有优异的信号保真度，底噪低于业内同类产品，小量程只有500μv/div；创新的数字触发系统，触发灵敏度高，触发抖动小；波形捕获***达400,000帧/秒（Sequence模式），具有256级波形辉度等级及色温显示；支持丰富的智能触发、串行总线触发和解码；支持历史模式（History）、分段模式（Sequence）和增强分辨率模式（Eres）；具备丰富的测量和数学运算功能；集成25MHz任意波形发生器。是一款高性能经济型通用示波器。

  主要特性：

    · 模拟通道带宽：50MHz、70MHz、100MHz、200MHz
    · 实时采样***达1GSa/s
    · 存储深度达14Mpts
    · ***SPO技术

          ·波形捕获率达60,000帧/秒(正常模式）；400,000帧/秒(Sequence模式）

          ·支持256级波形辉度及色温显示

          ·存储深度达14Mpts

          ·数字触发系统

    · 智能触发:边沿（Edge），脉宽（Pulse width），窗口（Window），欠幅（Runt），间隔（Interval），超时（Dropout），

       码型触发（Pattern）

    · 10种一键快捷操作，支持Auto Setup、Default Setup、Cursor、Measure、Roll、History、Persist、Clear Sweep 、

       Math和Print

    · 顺序模式（Sequence），可以将存储深度等分为80,000段，根据用户设置的触发条件，以非常小的死区时间分段捕获

       符合条件的事件

    · 历史模式（History），可记录80,000帧波形

    · 37种自动测量功能，支持测量统计，Gating测量、Math测量、History测量，Ref测量

    · 波形运算功能（FFT、加、减、乘、除、积分、微分、平方根）

    · 硬件实现的高速Pass/Fail功能

    · 25MHz DDS任意波形发生器，内置10种波形（SDS1000X-S机型配备）

    · 8英寸TFT-LCD显示屏，分辨率800*480

    · 丰富的接口：USB Host、USB Device(USBTMC)、LAN（VXI-11）、Pass/Fail、Trigger Out、GPIB（选配）

    · 支持丰富的SCPI远程控制命令

    · 多国语言显示及嵌入式在线帮助

 8英寸彩色宽屏和10种一键操作

        SDS1000X配备了8英寸TFT-LCD显示屏，分辨率800*480

        SDS1000X把用户常用的功能做成了一键操作，共计10种，分别为Auto Setup、Default Setup、Cursor、

        Measure、Roll、History、Persist、Clear Sweep 、Math和Print

       波形捕获***达400,000帧/秒

       高达400,000 帧/秒的波形捕获率（Sequence模式），使示波器能轻松捕获到异常事件或低概率事件

       256级辉度等级及色温显示

       SPO显示技术是高刷新率和多帧叠加的结果，当单位时间内，当某一像素点出现的波形概率越高，该像素点就越亮，

        反之越暗

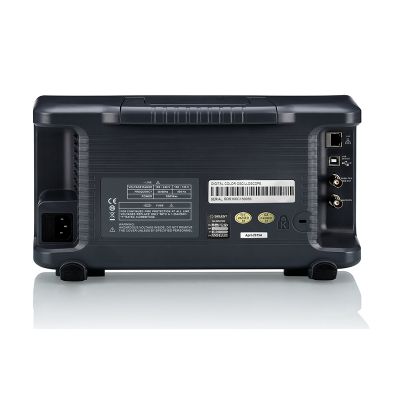

 丰富的硬件接口

        SDS1000X支持USB Host、USB Device(USBTMC)、LAN（VXI-11）、 Pass/Fail、 Trigger Out、GPIB(选配）

                    SDS1052X      50MHz， 2CH，1GSa/s（Max.)，14Mpts，8 英寸彩色显示

                    SDS1072X      70MHz， 2CH，1GSa/s（Max.)，14Mpts，8 英寸彩色显示

                    SDS1102X      100MHz，2CH，1GSa/s（Max.)，14Mpts，8 英寸彩色显示
