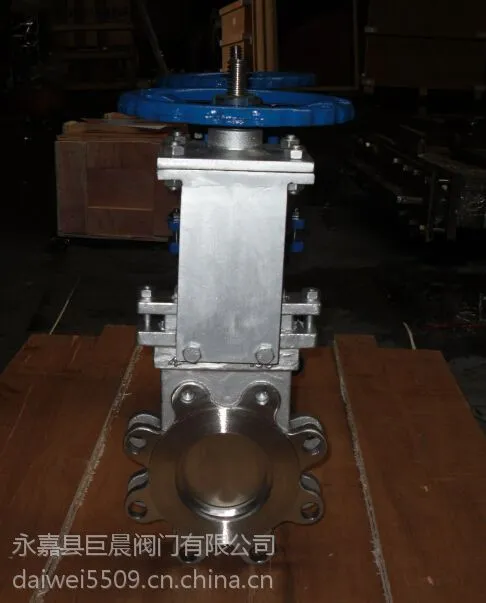

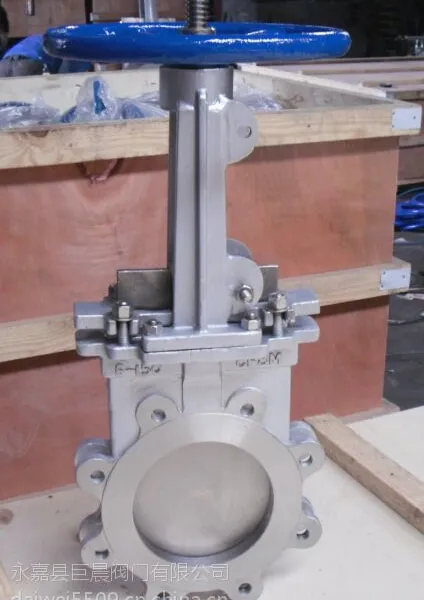

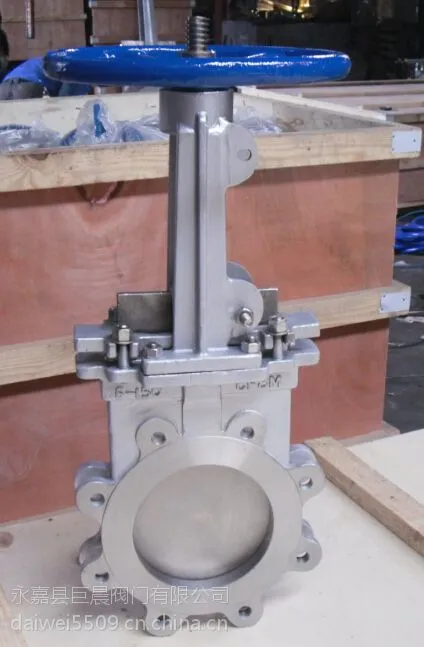

PZ73W/X/H/F-10P不锈钢手动刀型闸阀，对夹式刀型闸阀，耐磨刀浆闸阀用于矿山电厂的城市污水处理,石油,化工等油品,水,排渣,食品,废水,选煤,造纸,医药,蒸汽管路上,接通或截断管路中的水泥浆,金矿粉,矿砂,炉渣,煤泥,纸浆,木浆,尾矿,纤维,粉尘,化学品处理污水,沉淀池,沥青,料仓出口,水果,谷物等介质。

刀型闸阀(刀闸阀)特点

3.整止回阀体的不锈钢材质,可防止腐蚀破坏。阀体,填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304,316,316L,WCB,2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀,耐磨损,不沾渣。

2.可提平板闸阀升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物。

9.上海阀门阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移

6.全化工阀门圆形的直流通道设计不存渣,不卡阻。

12.V型闸板可作为调节阀使用。

8.科蝶阀学的上密封填料函设计,使上密封安全有效,经久耐用。

10.三角形的支架节省原材料,***需要的力学性能。

1.不锈钢闸板可防止腐蚀引起的密封泄漏,精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状,对松软物料如纤维,纸浆,木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘,砂砾等擦伤性物质进入填料盒,可***提高刀板寿命。

5.短锻钢闸阀结构长度,可节省原料,安装空间,也有效支持管道强度。

11.设计紧凑,占据空间小,重量轻,价格便宜,易于安装,耐磨防堵措施完善,便于维修,使用方便及寿命长,并且可任意选用驱动装置。

7.刀型闸阀阀体上的导向块使闸板正确运动。挤压块***闸板有效密封。

4.不锈钢阀体坚久耐用,阀体加强筋设计提高阀体强度,双头螺使用启闭更为迅速。
PZ73W/X/H/F-10P不锈钢手动刀型闸阀，对夹式刀型闸阀，耐磨刀浆闸阀主要性能规范：
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度  适用介质
1.0
1.6 1.5
2.4 1.1
1.8 ≤100℃-900℃
≤100℃ 纸浆、污水、煤浆、灰、渣水混和物

不锈钢刀型闸阀主要零部件材质：
体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

PZ73W/X/H/F-10P不锈钢手动刀型闸阀，对夹式刀型闸阀，耐磨刀浆闸阀主要外形及连接尺寸(mm)：
MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
 65 48 120 145 298 4-M16 180 10
 80 51 135 160 315 4-M16 220 12
 100 51 155 180 365 8-M16 220 14
 125 57 185 210 400 8-M16 230 22
 150 57 210 240 475 8-M20 280 29
 200 70 265 295 540 8-M20 360 38
 250 70 320 350 630 12-M20 360 66
 300 76 368 400 780 12-M20 400 100
 350 76 428 460 885 16-M20 400 119
 400 89 482 515 990 16-M22 400 195
