现货气动V型调节保温球阀不锈钢夹套保温V型调节球阀上海怡凌价格

品牌：上海怡凌	型号：气动V型调节保温球阀	材质：不锈钢
连接形式：对夹	结构形式：固定球球阀	公称通径：DN15-DN150mmmm
适用介质：水、蒸气、油品、各种高腐蚀化学介质、弱酸碱介质等	压力环境：常压	工作温度：高温
标准：国标	流动方向：双向	驱动方式：气动
零部件及配件：执行器	用途：保温、调节、截止、流量控制	类型(通道位置)：直通式
作用对象：化工、食品等需要保温的介质	规格：气动V型调节保温球阀

展开

现货气动V型调节保温球阀不锈钢夹套保温V型调节球阀上海怡凌

上海怡凌是专业制造气动V型调节保温球阀厂家提供夹套保温V型调节球阀全系列价格和气动V型调节保温球阀技术参数如果您对我们发布的气动V型调节保温球阀感兴趣欢迎来电咨询

气动V型调节保温球阀产品概述

V型调节保温球阀是一种直角回转结构的***控制阀，其由活塞式双作用或单作用（弹簧复位式）气动执行器和V型阀结构组成，它与电气阀门定位器配套使用，可实现比例调节；与电磁阀及控制箱配套使用，可实现二位切断控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有***的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。

气动V型调节保温球阀产品特点

１、V型调节保温球阀以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4-20mA电流信号，改变阀芯的旋转角度（0-90°任意角度），实现调节控制流量等参数。控制***、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。

２、具有出色的调节特性：Ｖ型阀具有一个近似等***比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供***的控制。

３、流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。

４、Ｖ型阀采用双轴承结构，机械稳定性高，启动扭矩小，***了阀门具有极好的灵敏度和感应速度。

５、可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

６、金属阀座的优越密封性：Ｖ型阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。

７、***的剪切能力：Ｖ型阀采用金属硬密封结构时，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

8、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有***的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩

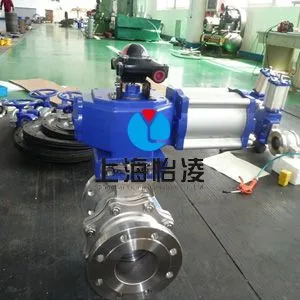

气动V型调节保温球阀产品图片

气动V型调节保温球阀

注：设计院、高等院校实验室设计师若需CAD、CAXA及SW三维图纸请来电索取。

气动V型调节保温球阀产品性能规范

公称压力	试验压力		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、泊、气及高粘度、含纤维、固体颗粒等介质	-28℃-550℃
2.4	3.75	5.75
4	6	4.4
适用规范	连接法兰	JB79-59 GB20592-97AMSI B16.3
	试验和检验	JB/T9092-99API598

BQ677 调节保温球阀主要零件材质

零件名称	材质
阀体、阀盖	WCB	CF8
密封面	2Cr13+氮气	304+氮气
球体	2Cr13+铬硬铬	304+硬铬
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoaA	1Cr18Ni9Ti

气动V型调节保温球阀主要外形尺寸

公称压或压力级	公称通径DN		尺寸
公称压或压力级	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	2146	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260

气动V型调节保温球阀订货须知

请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。气动V型调节保温球阀电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌气动V型调节保温球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

我们一直致力于电动阀门的研究与生产！

与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！

品质***、值得信赖！上海怡凌竭诚为您服务！

以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。

报价仅供参考，正式报价以书面报价单为准！感谢您选择上海怡凌！
