蓝牙耳机方案

1. 1. 功能特点

a． 蓝牙音频接收

b． 3个主板按键：ON/OFF，VOL+，VOL-

3个副板按键: PLAY/PAUSE,NEXT,PREV

c． 支持低电提示，低电压自动关机

1. 2. 方案应用

   1. a. 支持V2.1+EDR版蓝牙规范

   2. b. 输出功率类别为Class2

   3. c. 支持A2DP立体声播放与语音功能。

1. 3. 方案规格

a． 输出幅度：550mV（标准信号1K0db）

b． 信噪比：≥90dB

c． 工作电压：3.0V-4.2V

d． 工作电流：<30mA

e． 工作温度：-10℃~+70℃

f． 尺寸：40x12x1.0mm

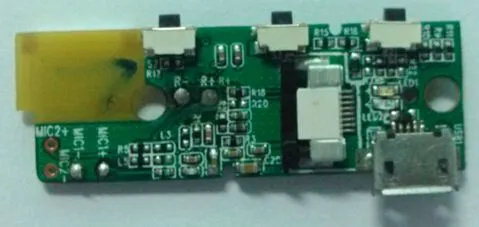

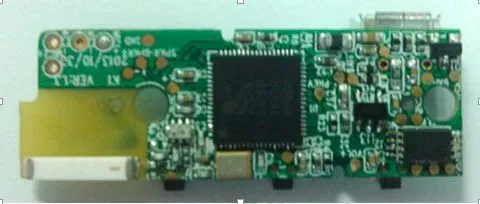

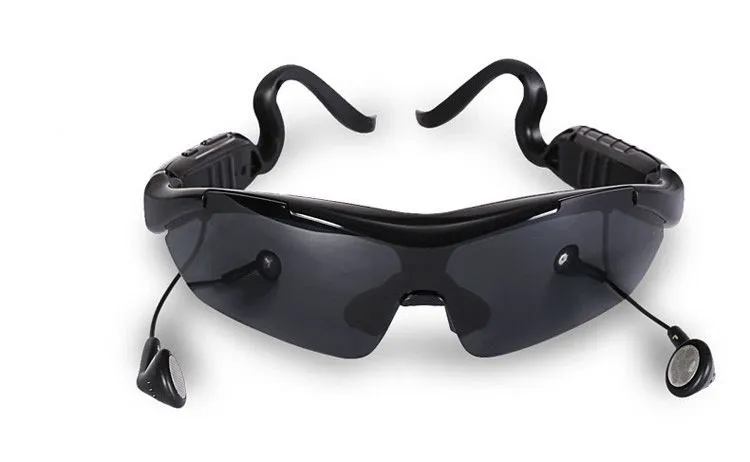

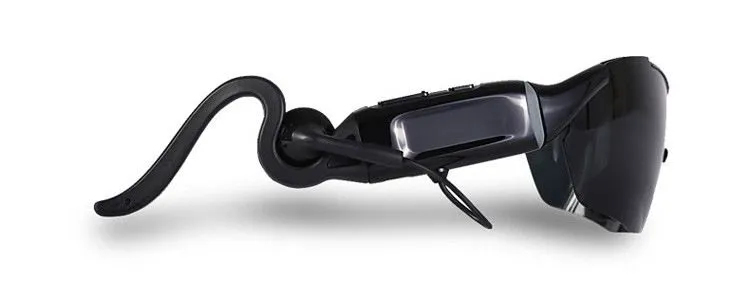

1. 1. 外观和接口图

2.





   1. 1. 功能说明

   5.1功能指示

   1. a. 长按ON/OFF键3秒开/关机，长按5秒开机并进入配对，红蓝灯交替闪，关机红灯闪2下

   2. b. 无蓝牙连接时每2秒蓝灯快闪2下，蓝牙连接上后隔3秒蓝灯长亮一下

   3. c. 蓝牙断开为待机模式，蓝灯每2秒快闪2下

   4. d. 充电时红灯长亮，充满后红灯熄灭

   5. e. 低电压提示：电池电压低于3.0V时有三声提示音，并伴随红灯闪烁三次

   5.2按键功能概述

   1. a. ON/OFF：开/关机

   2. b. VOL+：音量加

   3. c. VOL-：音量减

   4. d. PLAY/PAUSE:播放/暂停（副板按键）

   5. e. NEXT:下一曲（副板按键）

   6. f. PREV:上一曲（副板按键）

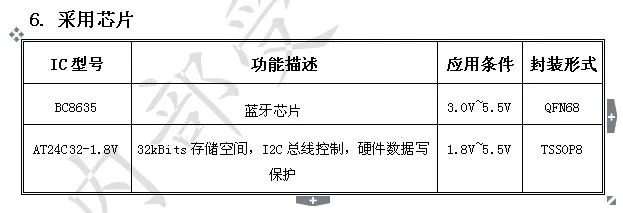

   1. 2. 采用芯片







   1. 1. 注意事项

   1. a. 电源正负极接反会造成PCB损坏

   2. b. 焊接时注意区分耳机输出、咪头的正负极
