一、2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗适用范围与用途

本系列产品按叶轮直径不同共分为13种机号，依次排列为№2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9 10, 11.2 等。每一种机号叶片又可安装成15°、20°、25°、30°、35°等5 种角度。

T35、BT35风机主要由叶轮、机壳、集风器等三部分组成。

本风机按其叶轮直径共分NO 6、7、8、9、10等五个机号。叶片数有4片、6片两种。叶片安装角度可制成15度、20度、25度、30度四种。电动机安装在风筒上部，有可调的电机座板支承电机，并能调节中心距。全部采用三角皮带传动。轴承箱固定在风筒中央密封的防护筒内与介质隔离。

本型风机一般采用钢材焊接制成，如果输送含有腐蚀性、易燃性气体时可在订货时提出要求，特殊制作。

本系列产品均采用叶轮直接装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/S条件下配用三种转速：2900、1450、960r/min，面对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。

BT35-11系列防爆轴流式通风机（以下简称轴流通风机）适用于IIA、IIB类T4以下组别有害性气体混合物（1区2区）场所，在交流50Hz，电压380B220V的线路中作石油、化工、***等危害场所的厂房或室内通风冷却散热之用。

 二、2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗执行标准

本系列轴流通风机执行并符合GB3836.1-2010,GB3836.2-2010标准

三，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗结构概述

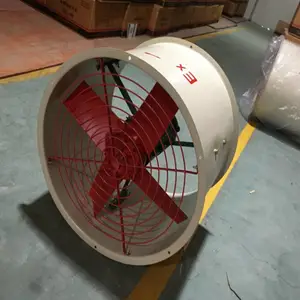

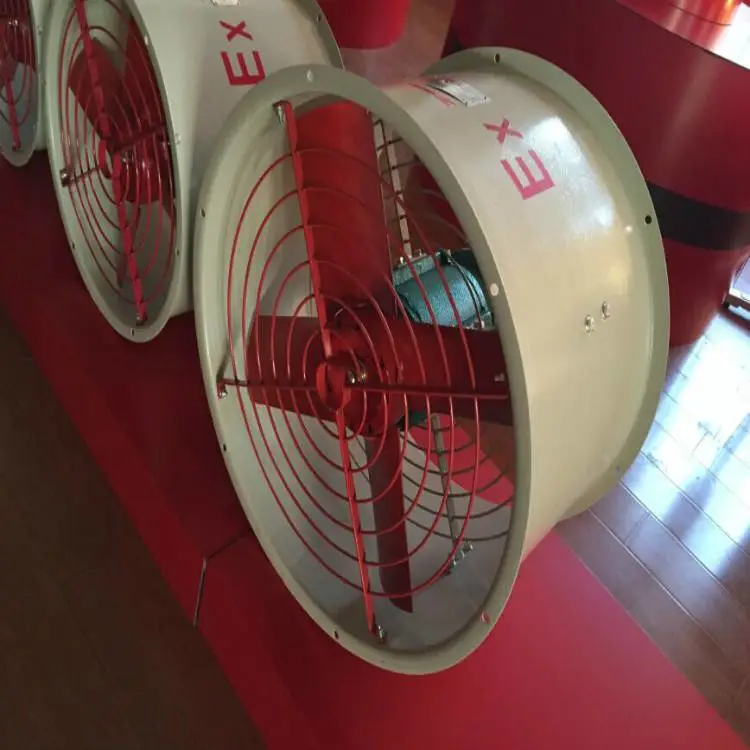

轴流式通风机由防爆电机，片轮，风筒灯部分组成，。防爆电机外壳采用HT200铸造成型，表面高压静电喷塑。风筒采用优质钢板焊接成型，叶片由铝合金压铸成型，表面高压静电喷塑，导线通过引入装置进入防爆电机，防爆电机内外没有节点螺钉，钢管或电缆布线。

四，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗安装

4.1，安装前应检查轴流通风机铭牌上所有基本数据是否与实际使用条件符合。

4.2,轴流式通风机安装环境应不超过海拔1000m.

4.3,轴流式通风机安装环境温度为-20°C-+40°C，周围空气相对湿度不大于95%（+25°C），最湿月月平均相对湿度为90%

4.4，轴流通风机应安装在无明显摇动盒冲击，无滴水且无足以腐蚀金属，破坏绝缘的气体和导电灰尘的地方

4.5轴流式通风机应可靠接地

4.6轴流式通风机出厂时引入口装置电缆引入装置，应可靠压紧密封圈，以确保引入装置处的密封性能。

4.7腔内电气间隙小于8mm,爬电距离小于10mm

五，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗使用

5.1使用前必须检查各紧固件是否牢靠，接线应正确，无松动

5.2检查轴流式通风机可靠接地后方可投入运行

六，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗维护

6.1维护时必须外却断前级电源后开盖，“严谨带电开盖”

6.2维护时应确保腔内电气间隙不小于8mm,爬电距离不小于10mm

6.3维护时应注意保护隔爆面（隔爆螺纹），避免划伤，磕碰损坏隔爆面，检修完毕后，应在隔爆面涂上201-1防锈油

6.4，维护时应检查隔爆腔内电器原件有无损坏现象，如有损坏，应及时与生产厂商联系更换，不得擅自采用其它元件代替

6.5维护时应检查引入装置内密封圈有无老化，若出现老化现象，应及时更换，以确保其密封性能。

七 ，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗运输

轴流式通风机在运输过程中应有防雨雪侵袭的措施

八，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗储存

轴流式通风机应存放在空气流通，无滴水和液体侵袭，温度-20°C-+40°C，相对湿度《95%的仓库中。

九，2.2KW排风机T35-11-NO6.3#轴流风机配套防风百叶窗订货须知

订货时请注明轴流通风机完整的型号名称，数量，如有特殊要求，请另行注明。
