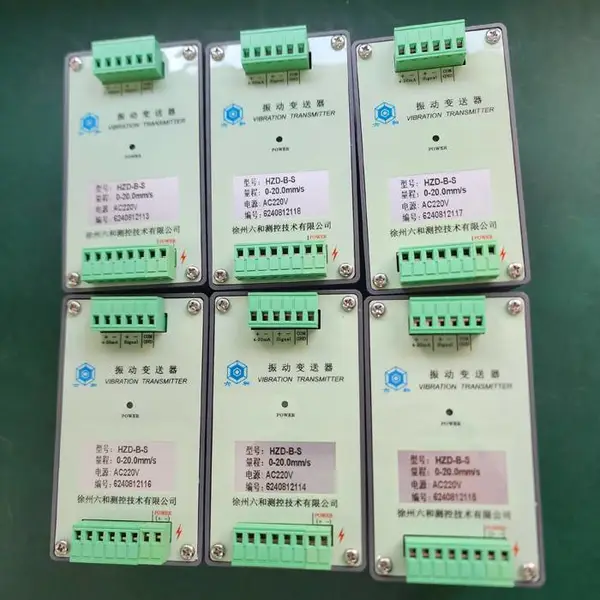

HZD-B-S振动变送器

一、概述

HZD-B-S振动变送器与振动速度传感器配套使用，主要用于监测旋转机械的振动，如机壳振动、轴瓦振动、机械振动等，监测由于转子不平衡、不对中、几件松动、滚动轴承损坏、齿轮箱损坏等引起的振动变化，并输出振动的位移值和速度值。

具有：振动监测、模拟4-20mA电流输出等功能。适用于电力、石油、化工等工业部门旋转机械振动的监控和保护，如汽轮机、风机、电机、压缩机、水轮机、水泵、齿轮箱等，尤其适合老机组改造。

二、电气指标：

工作电压：DC24V/AC220V

输入信号：磁电振动速度传感器信号。

灵 敏 度： 20─50mv/mm/s±5%

频响: 5－300Hz±8%

量程范围：振动烈度0-50.0mm/s（RMS）

振动位移0-500um（PK-PK）

电流输出：4～20mA，输出负载＜500Ω

准确度：±1%（满量程）

三、物理指标：

整机尺寸：

外形尺寸：70W×120L×75Hmm

安装方式：35mm导轨安装

重量：约650g

四、环境指标：

温   度：工作温度-25℃到+60℃，存储温度-30℃到+70℃。

相对湿度 ≤90%,无强磁干扰

五、量程选择A□：1——0～100μm

                        2——0～200μm

                        3——0～500μm

                        4——0～10.0mm/s

                        5*——0～20.0mm/s（默认）

                        6——0～50.0mm/s
