表面封闭法处理裂缝专用Z6裂缝封闭膏

Z6混凝土裂缝封闭膏

                                                                    ——混凝土裂缝表面封闭

Z6混凝土裂缝封闭膏为双组份灰色膏状胶，采用的树脂合金体系，特别针对混凝土微细裂缝的封闭及表面缺损的修补而研制。具有*强粘接力和韧性，刚柔结合，有效防止水汽、化学物质和二氧化碳的侵蚀，并防止开裂混凝土结构的进一步损坏，提高建筑物的耐久性。

一、用途

• 混凝土表面龟裂的封闭；

• 小于0.2mm混凝土微细裂缝封闭；

• 宽裂缝开槽嵌填；

• 混凝土蜂窝麻面修补。

二、特点

• 与混凝土有*强的粘接力，功效持久；

• 简单方便，价格便宜；

• 优良的防水、防腐功能；

• 颜色与混凝土接近。

三、性能

四、用法

微细裂缝（小于0.2mm）及表面龟裂可采用表面封闭法，较宽裂缝可采开槽封闭法。

1．基层要求：

• 剔除混凝土基层表面的疏松部分，用酒精擦净浮灰，保持干燥；

• 配比：按甲: 乙=2 : 1（重量比）配合并搅拌均匀，静置10分钟，使用时再搅拌一次；

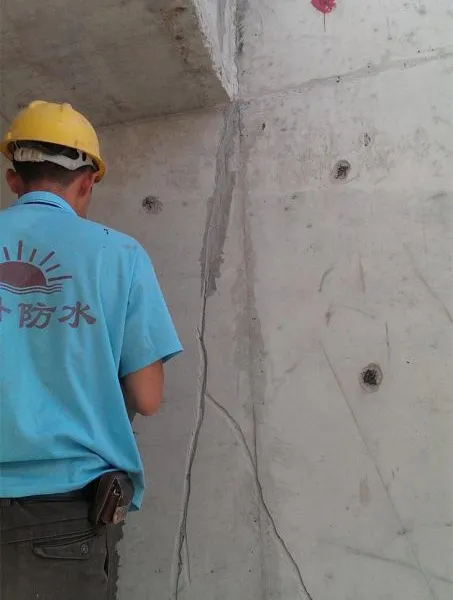

2．表面封闭法：（见图1）

3．开槽封闭法：（见图2）

4．干燥时间24小时，达到较终强度为14天；

五、用量、包装及储存

• 表面封闭法：0.2 kg/延米（涂刮厚度2mm，宽度50mm）；

• 开槽封闭法：0.2 kg/延米（嵌填深度10mm，宽度12 mm）。

• 甲组份桶装6㎏，乙组份桶装3㎏

• 桶盖密封，室内常温储存，储存期一年

六、注意事项

• 甲料、乙料的取料容器和搅拌棒分开使用，不可混用；

• 使用前将整桶甲料、乙料分别搅拌均匀，再取料；

• 固定专人准确称取出甲料2份，乙料1份，特别注意：

• 甲乙充分混合均匀（搅拌5分钟，否则会出现涂膜发软、发粘甚至不固化现象）；

• 每次配料以不*过500克为宜，40分钟内用完，随配随用；

• 施工时注意通风；

• 若裂缝封闭后上层需抹灰，要在封闭胶未固化时撒细砂将界面做粗糙为下一道工序做准备；

• 使用后，应及时用酒精洗手及擦拭工具；

Z61柔性封闭膏处理微小裂缝/施工简单      柔性快干型封缝胶专用路面裂缝开槽处理        水泥地面裂缝开槽处理专用快干型封缝胶    天津正祥裂缝开槽处理专用Z6裂缝封闭膏    天津供应微小裂缝封闭膏（价格厂家图片）   表面封闭法处理裂缝专用Z6裂缝封闭膏    正祥混凝土裂缝封闭膏细微裂缝封闭膏（双组份）
