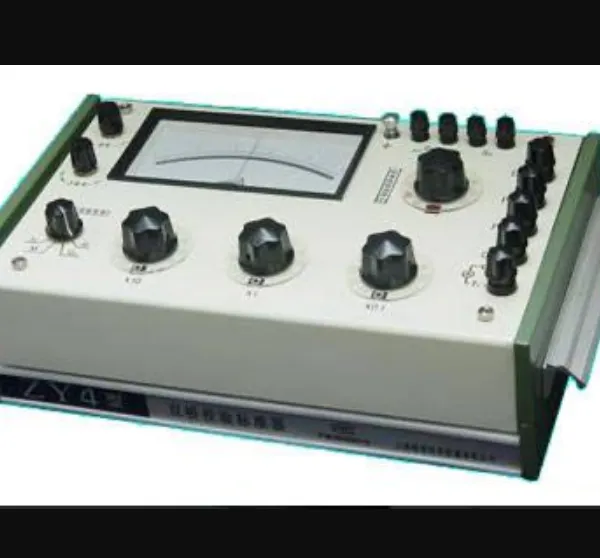

双桥校验准器主要弥补当前值可调标准的不足,向缺少检定标准的双桥用户,计量站或维修中心,提供一实用的组合标准器.整个仪器包括两个独立系统,即指零仪系统与标准电阻系统,可同时使用或单独使用.
1. 用作0.05%以下各双桥整体检定的标准器或检定装置.
2. 用作平衡线路的指零仪.
3. 便携式电桥的指零仪维修与灵敏度比较.
主要技术

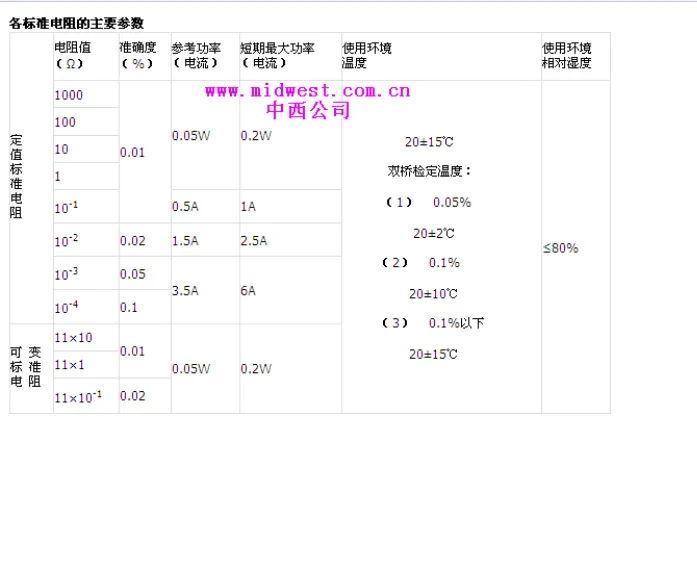

1. 各标准电阻的主要参数(见表)
2. 指零仪系统:
电压灵敏度:约1.2格/μV(每格约1.4mm)
指标表:±25μA(内阻约4kΩ,1.5,±50分格带反射镜)
3. 指零仪电源:6F22型9V层电池1节
4. 外型尺寸:435×225×150(mm)
5. 质量:约5kg
产品特点
本仪器共有八个定值标准电阻与三组11步进的电阻座.按照对0.05%双桥检定用标准器的要求.高准确度为0.01%,在低于0.01Ω时准确度有所下降,其下降的规律与双桥在不同测量范围准确度下降相适应.
各标准电阻的主要参数：
a.电压灵敏度：约1.2分格/?V。（每格约1.4mm）
b.阻尼时间：＜4S
c.指示表：±25?A，内阻约4KΩ，1.5，刻度±50分格带反射镜。
d.放大器电源：6F22型，9V叠层电池一节。
e.漂 移：予热后10分钟≤1mm，4小时≤5mm。
f.噪声（0.01Hz-10Hz）：肉眼不易觉察。
g.电气调零范围：＞±50分格。
