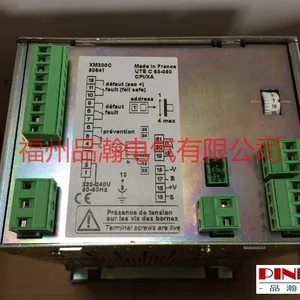

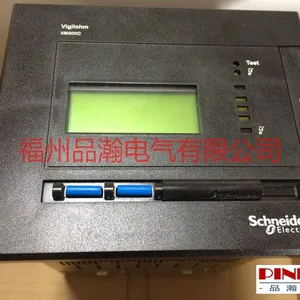

VIGILOHM XM300C 绝缘监测装置

50540

insulation monitoring XM300C Vigilohm - 115..127 V AC 50/60 Hz - fail safe

50541

insulation monitoring XM300C Vigilohm - 220..240 V AC 50/60 Hz - fail safe

50542

insulation monitoring XM300C Vigilohm - 380..415 V AC 50/60 Hz - fail safe

Characteristics

Main

Range of productVigilohm

Device short nameXM300C

Type of measurementNetwork insulation resistance, earth leakage capacitance

Signal contacts composition3 C/O

Earthing systemIT

Display typeLCD

Scale0.1...999 kOhm

Fail safe featureWith

[Us] rated supply voltage115...127 V AC, 50/60 Hz (tolerance: - 15...10 %)

Mounting positionHorizontal mounting

Complementary

[Ue] rated operational voltage<= 760 V AC, 45...400 Hz (device connected to neutral)

<= 500 V DC

<= 440 V AC, 45...400 Hz (device connected to phase)

<= 1700 V AC, 45...400 Hz (device connected to neutral with PHT1000 subassembly)

<= 1200 V DC (device connected with PHT1000)

<= 1000 V AC, 45...400 Hz (device connected to phase with PHT1000 subassembly)

Signalling functionTransient fault

Insulation value display

Device fault

Alarm

Test functionManual, self test

Breaking capacity3 A at 400 V AC, cos phi = 0.7

5 A at 230 V AC, cos phi = 0.7

2.5 A at 48 V DC, L/R = 1 ms

0.65 A at 120 V DC, L/R = 1 ms

0.45 A at 220 V DC, L/R = 1 ms

10 A at 24 V DC, L/R = 1 ms

Power consumption<= 30 VA

Mounting modeFlush-mounted

Mounting supportCubicle

Enclosure

Plate

Height129 mm

Width153 mm

Depth213.5 mm

Product weight3.5 kg

Auxiliary connection terminalTunnel type terminals, cable cross section: 1.5 mm?

Environment

Dielectric strength2500 V

IP degree of protectionIP30

StandardsIEC 364 ch 4 and 5

IEC 61557-8

NF C 15-100 §413.4

UTE C 63-080 class CPI/XA

Ambient air temperature for operation-5...55 °C

Ambient air temperature for storage-25...70 °C
