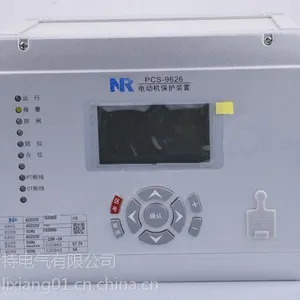

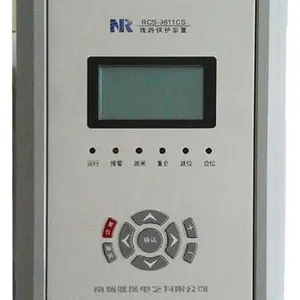

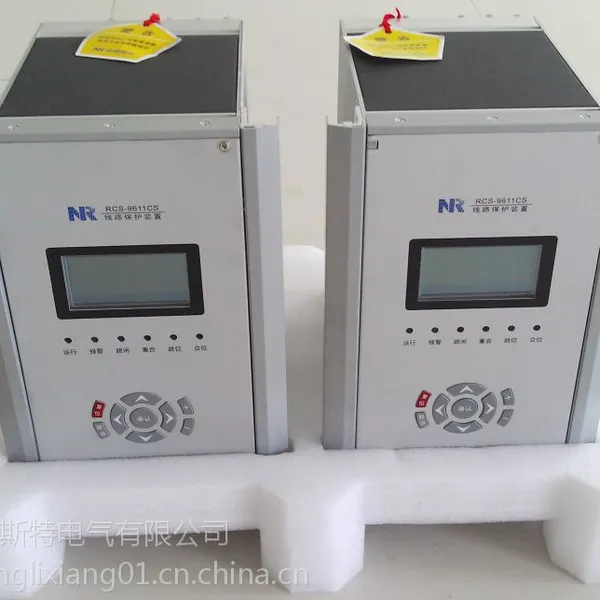

南瑞继保RCS-9618CS、RCS-9673C微机保护装置

RCS-9661C为变压器的非电量保护装置。主要适用于110KV及以下电压等级的变压器。

RCS-9000CS系列保护测控装置是针对企业电力系统的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。  RCS-9000CS型系列保护测控装置采用***的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。RCS-9000CS系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种***应用功能，如故障信息、录波信息功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础
南瑞继保RCS-9618CS、RCS-9673C微机保护装置

一、参数

直流电压： 220V，110V 允许偏差+15%，－20%
交流电压： 57.7V（相电压），100V（线电压）
交流电流： 5A，1A
频 率： 50Hz
2.2.2 功　　耗
交流电压： < 0.5VA/相

交流电流： < 1.0VA/相 (In =5A) < 0.5VA/相 (In =1A)
直 流： 正常 < 15W 跳闸 < 25W
2.3 主要技术指标
2.3.1 过流保护
电流定值范围： 0.1In～20In
电流定值误差： < ±2.5% 或 ±0.01In
时间定值范围： 0～100S
时间误差： 时间定值31%＋35ms
2.3.2 零序保护
电流定值范围： 0.02A～12A(外接时)
电流定值误差： <± 2.5% 或 ±0.01A
时间定值范围： 0～100S
时间误差： 时间定值31%＋35ms
2.3.3 低周保护
频率定值范围： 45～50Hz
频率定值误差： ±0.01Hz DFDT
闭锁定值范围： 0.3～10Hz/S
时间定值范围： 0～100S
时间误差： 时间定值31%＋35ms
2.3.4 重合闸保护
时间定值范围： 0.1～9.9S
时间误差： 时间定值31%＋35ms 2.3.5
遥信开入 分辨率 <1ms
信号输入方式： 无源接点
2.3.6 遥测量计量等级
电流/电压： 0.2级
功率/电度： 0.5级

南瑞继保RCS-9618CS、RCS-9673C微机保护装置

二、装置特点：

装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
硬件资源丰富，开入量多达25路，提供丰富的信号和出口接点，支持出口插件扩展。
支持出口组态功能，每个保护元件可灵活选择动作的出口，方便了现场的应用和联锁逻辑的实现。
操作回路配置灵活，可以适应各种操作机构。
保护功能配置齐全、动作快速、性能可靠。
电动机保护除具备常规的保护功能外，还具备更***辅助控制功能：启动时间间隔控制功能启动报告记录功能（记录电机启动时刻、启动过程的电流、差流，并可记录启动波形），低压闭锁启动功能，电机启动联锁逻辑控制功能，大电流闭锁功能等。
线路保护除提供电流保护外，还提供电压保护，适用于进线、母联和各种馈线单元的保护。
具备***装置测试功能，方便了现场的调试和检测。
装置具备软件对时和硬件对时功能。硬件对时支持GPS差分秒脉冲对时或者IRIG-B码对时，装置可自动识别对时方式。
大部分装置可支持三路开关的遥控分合。
***事件报告处理功能，可保存64次动作报告，256次SOE变位记录报告，64次用户操作记录报告，16次电机启动记录报告，最多8次故障录波报告（每次故障录波时间最长15秒）。
保护功能和通信功能分别由独立的CPU来实现，网络的状况不影响保护的正常运行。
友好的人机界面、汉字显示、中文报告显示和打印。
灵活的后台通信方式，配有以太网通讯接口（可选超五类线或光纤）。
多个独立以太网接口（标准配置为两个；至多可以三个），通道独立、可靠性高，可以同时支持站内监控后台、保护信息工作站、调度通讯。支持两路独立的485口通信。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通信规约。
符合《DL/T 478-2001静态继电保护及安全自动装置通用技术条件》规程要求。
南瑞继保RCS-9618CS、RCS-9673C微机保护装置

三、装置功能和配置

RCS-9000CS系列保护测控装置是将保护功能及远动功能综合在一个装置中，该装置即所谓的“四合一”保护（保护、遥测、遥控、遥信）。针对企业电力系统中不同的中低压保护测控对象

(1) 8路非电量保护(通过选配3# IO插件，可到10路非电量保护)；
(2) 装置还有四路不按相操作断路器的独立的跳合闸操作回路；
(3) 两个电压切换回路（或两个电压并列回路，可选配）。
1.2.2 保护信息功能
(1) 支持装置描述的远方查看；
(2) 支持系统定值的远方查看；
(3) 支持保护定值和区号的远方查看、修改功能；
(4) 支持软压板状态的远方查看、投退；
(5) 支持装置保护开入状态的远方查看；
(6) 支持装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的 远方查看； (7) 支持远方对装置信号复归； 支持电力行业标准DL/T667-1999（IEC60870-5-103标准）通讯规约，配有以太网通讯(100Mbps)，超五类线或光纤通讯接口。
