一、概述

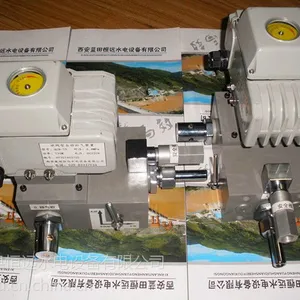

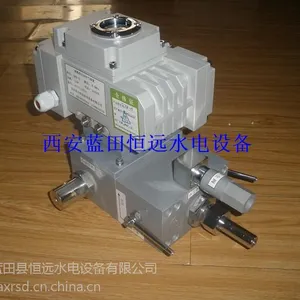

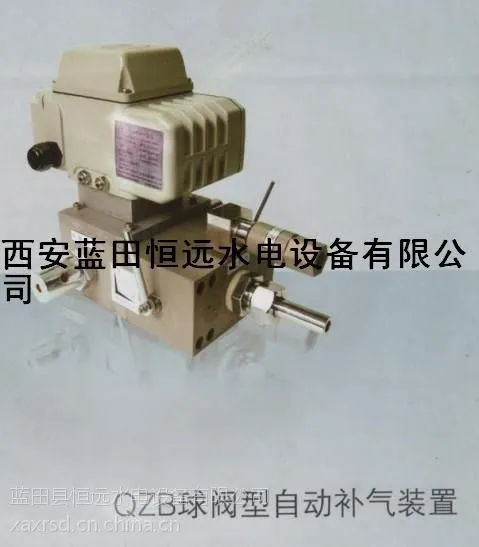

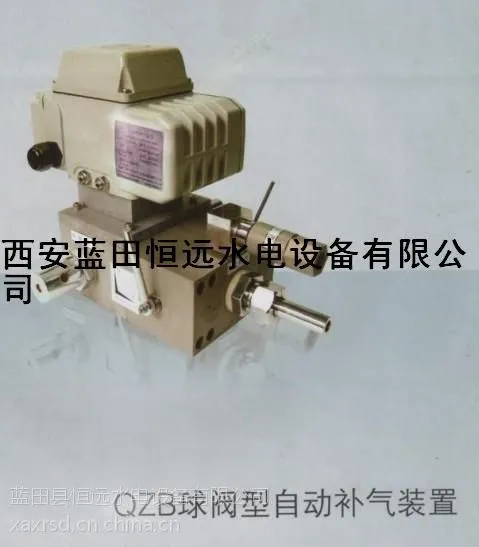

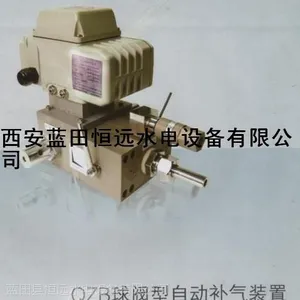

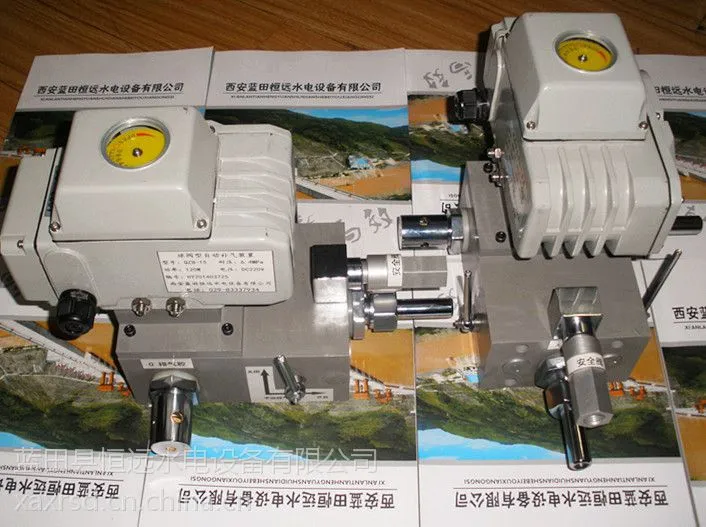

   QZB球阀型自动补气装置是由一个二位三通电动球阀、两个手动球阀、单向阀、安全阀等组成。它能对水电站油压装置或其它储能器进行自动补气，以维持其内部的气液比。

二、特点

■ 采用球阀板式结构，密封性能好、集成化程度高、体积小。能实现零差压工作，过气流量大，可大大缩短补气时间，***解决先导式电磁阀在低压差下工作流量小、动作时间长的问题。

■ 电动球阀可现场手动操作，并有阀位机械显示和开关量输出。

■ 本品有两个手动球阀，一个用于手动补气，一个用于手动排气。

■ 装置中设有安全阀，当储能器压力超高时，安全阀自动开启，向外排气并发出尖锐的响声，提醒运行人员做措施；当压力降到额定值时，安全阀关闭。

■ 整套装置所有零部件均采用不锈材料，适于在潮湿环境下工作。

三、工作原理


1、自动补气方式：关闭手动球阀，当自动补气条件满足时，驱动机构得电带动球阀阀芯转动，阀芯转到位后，压力腔P与工作腔A接通，压缩空气经过滤器、联接板内置单向阀流向油压装置，对其进行自动补气，此时阀位指向开阀位置，同时位置开关输出开阀信号。

   当要停止补气时，驱动机构得电带动球阀阀芯转动，阀芯转到位后，工作腔A与排气腔O接通，装置内存气由排气腔排出，此时阀位指向关阀位置，同时位置开关输出关阀信号。

   此外，二位三通电动球阀可在现场手动操作，当系统失电或其它原因需要手动时，可实现手动操作。

2、手动补（排）气方式：手动补气时，打开手动球阀即可，当油压装置压力上升到额定值时，关闭手动球阀; 手动排气时，打开手动球阀即可，当油压装置压力下降到额定值时，关闭手动球阀。

3、当储能器内压力高于安全阀额定值时，安全阀自动开启向外排气，直至压力降到额定值为止。

四、技术参数


■ 额定压力：4.0MPa、6.4MPa、9.0MPa

■ 介   质：空气

■ 通   径：8、10、15mm

■ 环境温度：0~40℃

■ 相对湿度：≤95%R.H

■ 工作电压：AC220V  AC110V   DC220V  DC110V  DC24V

■ 安装方向：任意方向

■ 外形尺寸：336X215X214mm3

■ 重   量：7Kg

■ 连接方式：焊接式接头，采用JB6381.1-92标准

          卡套式接头，采用GB3733-83标准
