加工定制:是 | 长期耐温性:80-220 | 短期耐温性:220 |
厚度:0.1-0.5mm | 基材:玻璃纤维布 | 宽度:根据客户要求 |
品牌:永成祥 | 适用范围:led | 导热系数:0.8-1.5W |

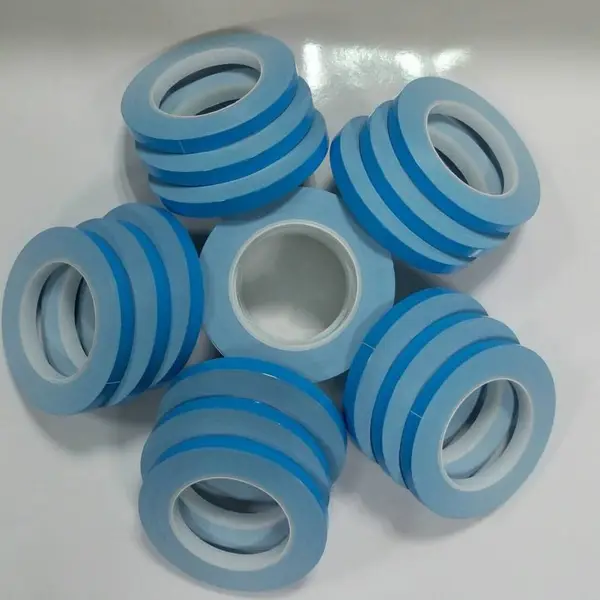

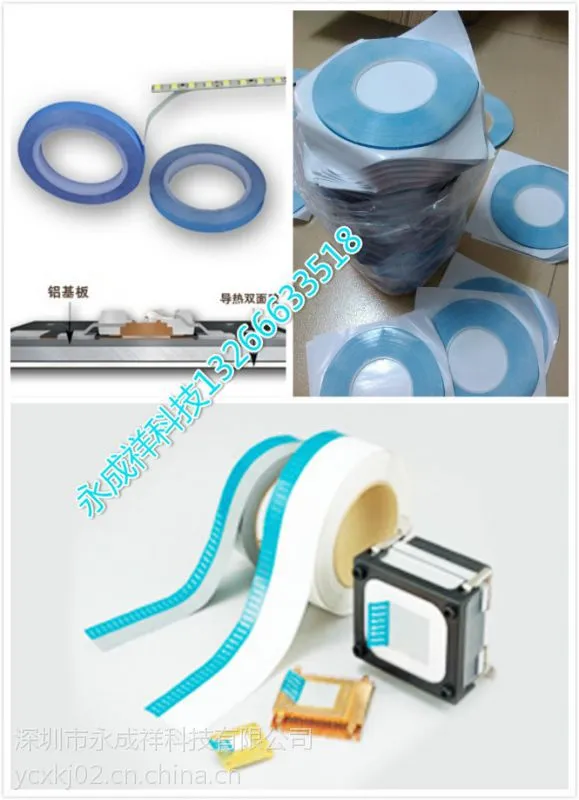

有基材导热双面胶-导热双面胶-深圳永成祥
导热系数测试原始记录表 | ||||||||||||||||||||||
工程名称: | 1.5W 1.0W导热硅脂产品测试 | 工程编号: | 设备名称: | 导热系数测试仪 | 设备型号: | DRL-III | ||||||||||||||||
实验依据: | D5470-06 | 设备编号: | 实验日期: | 2015/7/17 | 测试员: | 李雷 | ||||||||||||||||
计算公式: | Q12=λ12*A*(T1-T2)*d-1 | TH=T2-(dB/dA)*(T1-T2) | Q=(Q12+Q34)/2 | 热极温度: | 室温: | (℃) | ||||||||||||||||
Q34=λ34*A*(T3-T4)*d-1 | TC=T3-(dD/dC)*(T3-T4) | θ=A/Q*(TH-TC) | 冷极温度: | 湿度: | (%) | |||||||||||||||||
符号说明: | Q12=热测试棒的热流,W | A=参考热流计的面积,M2 | T1=热测试棒较高的温度,K | T3=冷测试棒较高的温度,K | ||||||||||||||||||
Q34=冷测试棒的热流,W | d=测试棒中温度传感器的距离,M | T2=热测试棒较低的温度,K | T4=冷测试棒较低的温度,K | |||||||||||||||||||
Q=通过试样的平均热流,W | T1-T2=热测试棒的温度传感器间的温度差,K | dA=T1与T2的间距,M | dC=T3与T4的间距,M | |||||||||||||||||||
λ12=热测试棒材料的导热系数,W/mk | T3-T4=冷测试棒的温度传感器间的温度差,K | dB=T2到与试样接触的热测试棒表面的间距,M | dD=T4到与试样接触的冷测试棒表面的间距,M | |||||||||||||||||||
λ34=冷测试棒材料的导热系数,W/mk | TH=与试样接触的热测试棒表面温度,K | TC=与试样接触的冷测试棒表面温度,K | θ=两等温面的温度差除以通过他们的热流,Km2/w | |||||||||||||||||||
参数值 | λ12 | 280 | λ34 | 280 | A | 707 | d | 50 | dA | 50 | dB | 1 | dC | 50 | dD | 51 | ||||||
样本名称 | 平均温度(℃) | T1(℃) | T2(℃) | T3(℃) | T4(℃) | 公制压力(n) | 英制压力(PSI) | 压缩比(%) | 压强(Kpa) | 面积(mm2) | 热极热流(W) | 冷极热流(W) | 平均热流(W) | 热面温度(℃) | 冷面温度(℃) | 厚度(mm) | 热阻抗(km2/w) | 热阻系数(km/w)) | 接触热阻(km2/w) | 导热系数(w/mk) | ||
CX315 | 49.32 | 69.83 | 67.34 | 31.29 | 28.41 | 159 | 33 | 8 | 225 | 707 | 9.86 | 11.40 | 10.63 | 67.29 | 34.23 | 2.8 | 0.002199 | 0.681106 | 0.000000 | 1.520 | ||
0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0 | 0 | 0 | 0 | 0 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.0 | 0.000000 | ||||||
0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0 | 0 | 0 | 0 | 0 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.0 | 0.000000 | ||||||
CX310 | 49.10 | 69.96 | 67.83 | 30.38 | 27.92 | 221 | 45 | 16 | 313 | 707 | 8.43 | 9.74 | 9.08 | 67.79 | 32.89 | 2.5 | 0.002716 | 0.911328 | 0.000000 | 1.097 | ||
0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0 | 0 | 0 | 0 | 0 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.0 | 0.000000 | ||||||
0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0 | 0 | 0 | 0 | 0 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.0 | 0.000000 |
