| 品牌:中诚 | 型号:Q6456 | 材质:碳钢 |
| 连接形式:法兰 | 结构形式:浮动球球阀 | 公称通径:DN50-DN2000mm |
| 适用介质:水 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:换向 | 驱动方式:气动 |
| 零部件及配件:执行器 | 用途:止回 | 类型(通道位置):三通式 |
| 作用对象:泵 | 规格:DN50-DN2000 |

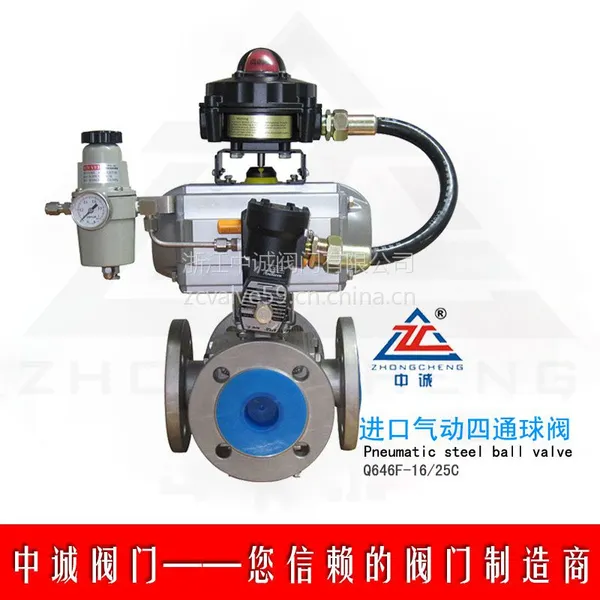

Q646F气动四通球阀
主要特点
1、阀杆采用a182f(1cr13)整体锻造并调制处理,硬度达到hb220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
3、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;dn150以下为浮球形式,dn200以下为固定球形式。
5、气动四通阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。
主要技术参数
阀体及内件
| 阀体形式 | 四通铸造阀体 |
|---|---|
| 公称通径 | dn50~600mm |
| 公称压力 | pn1.6、2.5、4.0 mpa;ansi 150、300lb ;jis 10、20、30k |
| 法兰标准 | jb/t79.2-1994、 asme/ansi b165 |
| 连接形式 | 法兰式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | v型聚四氟乙烯填料、柔性石墨填料等 |
| 设计和制造 | gb/t12237-1989; apl608 |
| 检验和试验 | gb/t13927-1992; apl 598 |
执行机构
| 执行器型号 | gt、sr、st、at、aw系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4~0.7mpa |
| 气源接口 | g1/4、g1/8、g3/8、g1/2 |
| 环境温度 | -20~+90℃ |
| 作用形式 | 单作用执行机构:气关式(b)--失气时阀位开(fo);气开式(k)--失气时阀位关(fc) 双作用执行机构:气关式(b)--失气时阀位保持(fl);气开式(k)-- 失气时阀位保持(fl) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
