奥泰利无收缩灌浆料是以优化级配的高强度材料作为骨料，以水泥作为基料，辅以防沉降、防离析、高流态、微膨胀、增强等物质配制而成。该KX系列无收缩自流平灌浆料具有自流平、免振捣、高强、微膨胀、抗收缩、抗渗透、耐磨损、耐老化等特性及多种使用功能，操作简便，应用广泛。

二、适用范围：

1 、钢骨结构基础，接缝填充灌浆。 2 、机械设备地脚螺栓、锚栓基座的固定灌浆。 3 、桥梁基座，支撑垫混凝土面层，岩基灌浆。 4 、连续墙，逆打墙柱、地下室墙板，后打耐震壁。 5 、钢厂、电厂、机械厂等的快速修护灌浆。 6 、桥面、伸缩缝、路面、机场跑道快速养护修复。 7 、轨道板、预制水泥制品缺角及裂缝修复。

、使用方法：

1.  预应力筋的制作，锚具、夹具等的安装，预应力的施加，压浆等应满足设计要求，符合客运专线预应力混凝土预制梁暂行技术条件的规定。

2.  拌制预应力管道压浆料水泥浆的参考水灰比不宜大于0.34,建议水灰比0.29-0.32，实际水灰比需据试验确定。在搅拌机中加入实际拌合水的80%-90% ，开动搅拌机，均匀加入全部压浆料，慢速搅拌2min，然后快速搅拌1min,加入剩下的10%-20%的拌合水，继续搅拌1min。

3. 水泥浆自搅拌至压入孔道的延续时间，视气温情况而定，一般在30-45min范围内。

4. 浆料在使用前和压注过程中应连续搅拌。

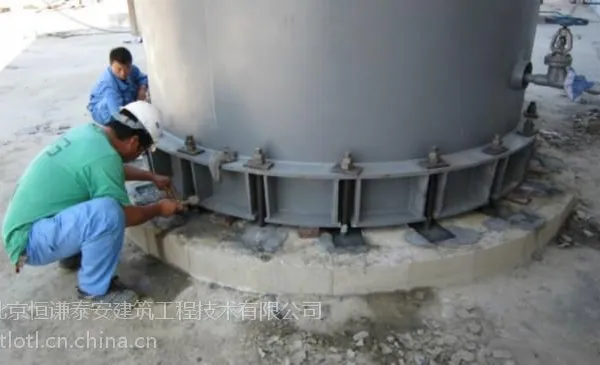

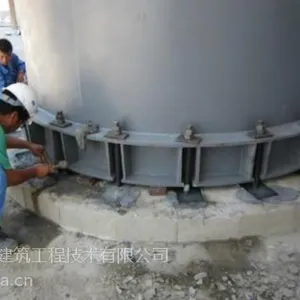

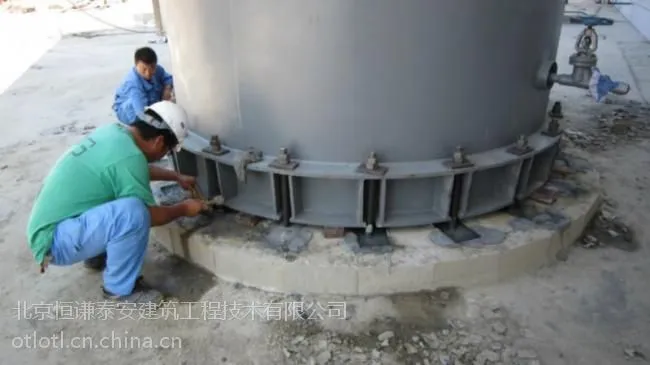

每台设备安装完毕，通过严格检查符合安装技术标准，并经有关单位审查合格后，即可进行二次灌浆。

所谓二次灌浆，就是将设备底座与基础表面的空隙及地脚螺栓孔用混凝土或砂浆

灌满。其作用之一是固定垫铁（可调垫铁的活动部分不能浇固），另一作用是可以承受设备的负荷。

（一）二次灌浆的操作要点

（1）灌浆前，要把灌浆处用水冲洗干净，油污、浮锈等应清除干净，以***新浇混凝土（或砂浆）与原混凝土结合牢固。

（2）灌浆一般采用细石混凝土（或水泥砂浆），其标号至少应比原混凝土标号高一级。碎石的粒度约为5~15mm，水泥用400号或500号。

（3）灌浆时，应放一圈外模板，其边缘距设备底座边缘一般不小于60mm；如果设备底座下的整个面积不必全部灌浆，而且灌浆层需承受设备负荷时，还要放内模板，以***灌浆层的质量。内模板到设备底座外缘的距离应大于100mm，同时也不能小于底座面边宽。灌浆层的高度，在底座外面应高于底座的底面。灌浆层的上表面应略有坡度（坡度向外），以防油、水流入设备底座。

（4）灌浆工作要连续进行，不能中断，要一次灌完。砂浆灌浆过程中不允许捣动，但可以引流，要保持地脚螺栓和安装平面垂直。

（5）灌浆后，要铺设抹布洒水养护，养护日期不少于一周。待混凝土养护达到其强度的70%以上时，才允许拧紧地脚螺栓。

（二）压浆法

为了使垫铁和设备底座底面、灌浆层接触更好，可采用压浆法。其操作方法如下：

（1）先在地脚螺栓上点焊一根小圆钢，作为支承垫铁的托架,点焊的强度以***压浆时能被胀脱为度。

（2）将焊有小圆钢的地脚螺栓串入设备底座的螺栓孔。

（3）设备用临时垫铁组初步找正。

（4）将调整垫铁的升降块调至***位置，并将垫铁放到小圆钢上，将地脚螺栓的螺母稍稍拧紧，使垫铁与设备底座紧密接触，暂时固定在正确位置上。

（5）灌浆时，一般应先灌满地脚螺栓孔，待混凝土达到规定强度的75%后，再灌垫铁下面的压浆层，压浆层的厚度一般为30~50mm。

（6）压浆层达到初凝后期（手指揿压，还能略有凹印）时，调整升降块，胀脱小圆钢，将压浆层压紧。

（7）压浆层达到规定强度的75%后，拆除临时垫铁组，进行设备最后的找正。

（8）当不能利用地脚螺栓支承调整垫铁时，可采用螺钉调整垫铁或斜垫支承调整垫铁。待压浆层达到初凝后期时，松开调整螺钉或拆除，调整升降块，将压浆层压紧。

五、注意事项

1.  压浆时浆体温度应保持在5℃-30℃之间，否则应采取措施满足条件。

2.  预应力管道压浆料、水称量准确，并严格按确定的水灰比加水，不得随意调整加水量。
