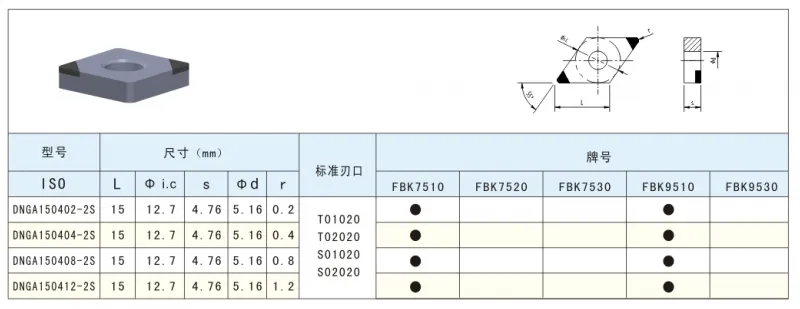

CBN，硬度排在金刚石之后。CBN是一种仅次于金刚石的极硬的刀具材料，通常材料硬度大于48HRC时工作(加工软材料时CBN磨损很快)。温度高到2000℃是还有***的红硬性。虽然和硬质合金相比更脆且导热性和化学稳定性低于陶瓷，但它有比陶瓷刀具更高的冲击强度和抗破裂性而且对于刚性较低的机床也能切削硬金属。更进一步，恰当的定制CBN刀具能承受大功率粗加工的切削载荷、断续切削的击打和精细加工所需的热和磨损性能。 对于***工序恰当的定制包括机床和夹具的刚性、刃口修磨大到足以防止显微剥落，而且刀具的基体是一种CBN含量高的材质等级。CBN含量高的材质等级对这些***工序是必须的，因为它们具有刃口重载条件下高速加工要求的高导热性和韧性以及用于严重断续切削。这些性能使得这种材质等级的刀具材料被用作粗加工淬硬钢和珠光体灰铸铁。 CBN含量低的材质等级和CBN含量高的相比更脆，但它们用于淬硬黑色金属加工更好。它们的***的热导性和相对更高的承受高速切削和负前角所产生热量的抗压强度。切削区更高的温度软化工件材料和帮助断屑，而负前角强化刀具，使切削刃稳定，提高刀具寿命，并允许比0.25mm小的切深。 因为CBN刀具能获得优于0.4?m的表面光洁度并保持同轴度±0.012mm，干车淬硬工件通常是一种有吸引力的替代肮脏的强化冷却的磨削加工方案。虽然CBN是一种硬车和高速铣特别喜欢的刀具材料，但陶瓷和CBN的应用范围有惊人的重叠，故而很必要用成本-效益分析来决定谁能得到***结果。
