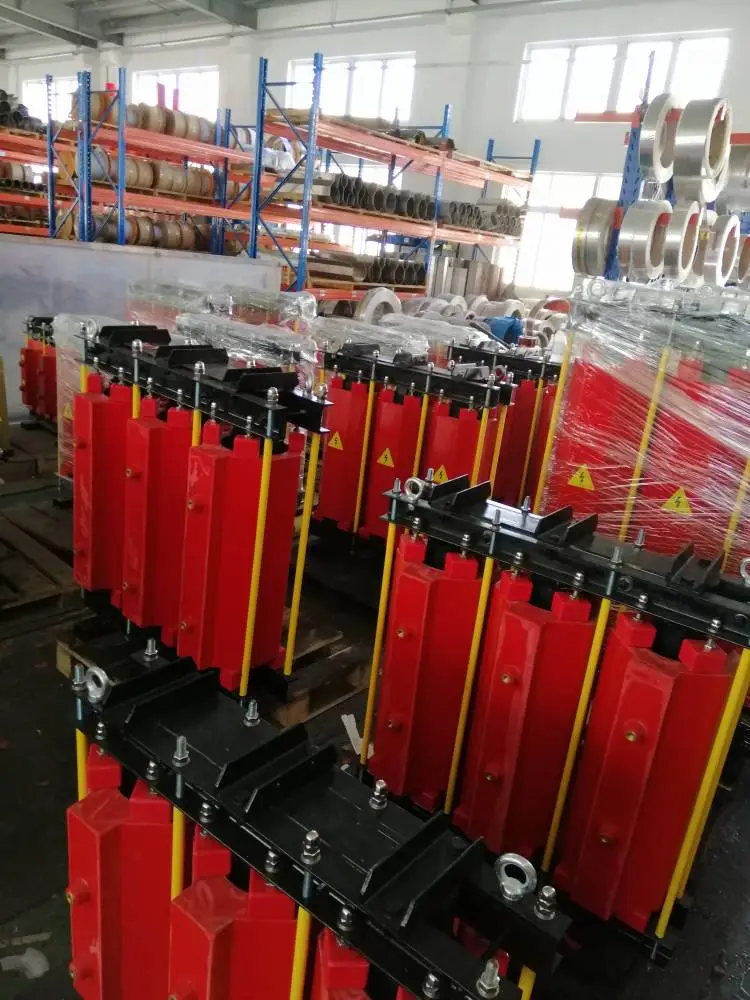

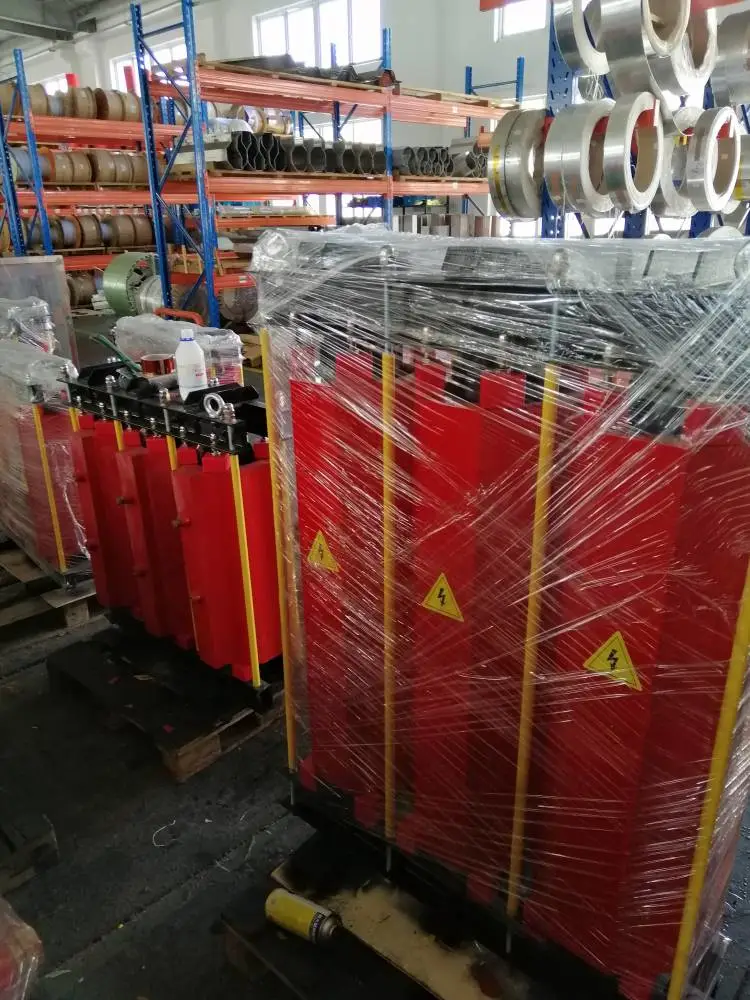

CKSC-108/10-6高压串联电器

CKSC-108/10-6型号说明

CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能， 这里的CK代表串联电抗器，BK并联电抗器 QK 启动电抗器LK滤波电抗器  XK代表限流电抗器

S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。,还有D代表单相电抗器，用于补偿柜分补。

C: 代表  C代表环氧浇筑系列  G代表干式绕制

108: 代表电抗器的容量，容量选择范围3-400KVAR，如果对电抗器容量不了解，可致电详询。

10:指的是电容器电压，这里的单位是KV，电压等级分为3KV，6KV，10KV， 12KV电抗器称高压电抗器，也有被称为高压串联电抗器。

6:指的是电抗率6%，常用的电抗率有5%， 6%，7%，12%，14%

1，CKSC-108/10-6串联电抗器参数表

CKSC-108/10-6 串联电抗器结构特点

1. CKSC-108/10-6电抗器的安装

2. 安装前应认真阅读本说明书，了解产品外形尺寸、重量、安装方法等内容；

3. 户内使用的电抗器必须安装在防滴和防日照的室内。电抗器室的制造必须符合国家使用电规程及建筑规范的规定。电抗器室的保护等级应符合IP23防护等级的要求

4. 电抗器的基础必须能承受电抗器的全部重量，应符合国家建筑规范要求；

5. 电抗器的安装设计必须符合人身安全要求，应确保电抗器在运行时不可能被人所触及。带电体之间及带电体对地之间的最小安全距离应符合国家供用电规程的要求，此外还应***电缆和高压线之间，温控线、风机线、和高压线圈之间的最小安全距离；海拔高度在1000m及以下的最小安全距离见表1；

1. 为了便于安装和维护保养和值班巡视，电抗器和墙壁之间必须留有通道；相邻电抗器之间必须留有大于1m的空隙（外限距离）；

2. 电抗器室内应有足够的通风设施，确保电抗器因损耗产生的热量及时扩散出去。冷却空气的要求，散发每千瓦损耗约需空气流量3m³/min，按其损耗总值，确定通风量大；

3. 电抗器应安装在离墙壁600mm以外的地方以***电抗器周围空气的流动及人身安全要求。进风口和出风口的栅栏或百叶窗不得减少对流的有效截面，进出风口必须有防止异物进入的措施。

4. 一般情况下，电抗器无需用地脚螺栓安装，但有防震要求时，则要求按外形尺寸预埋地脚螺栓安装。

5. 电力线路的连接的所有端子连接前，应熟悉试验报告及铭牌上的连接图，连接要正确。

6. 电缆或母排组成的连接线必须符合电抗器运行规程及电气安装规程的规定，选择合适截面的电缆和母线排。连接线不得在接线端子上产生过高的机械拉力和力矩。当电流大于1000安培时，母线和电抗器端子之间必须有一段软联结，以补偿导体在热胀冷缩时产生的应力；

7. 螺栓联接必须***足够的接触度压力，可使用蝶型垫圈或弹簧垫圈。在接线之前，所有联结螺栓和接线板必须清洁。所有联结需紧固可靠，在坚固电气联接螺栓时需采用扭矩扳手，使螺栓张力较为均匀，并可避免产生过大张力，扭矩参考值见表2

表2螺栓扭矩的参考值
