丹佛斯热力膨胀阀T2和TE2型：

TX2、TEX2、TZ2、TEZ2、TN2、TEN2、TS2、TES2

相应的流口编号为：0X（068-2002） 00（068-2003） 01（068-2010） 02（068-2015）

03（068-2006） 04（068-2007） 05（068-2008） 06（068-2008）

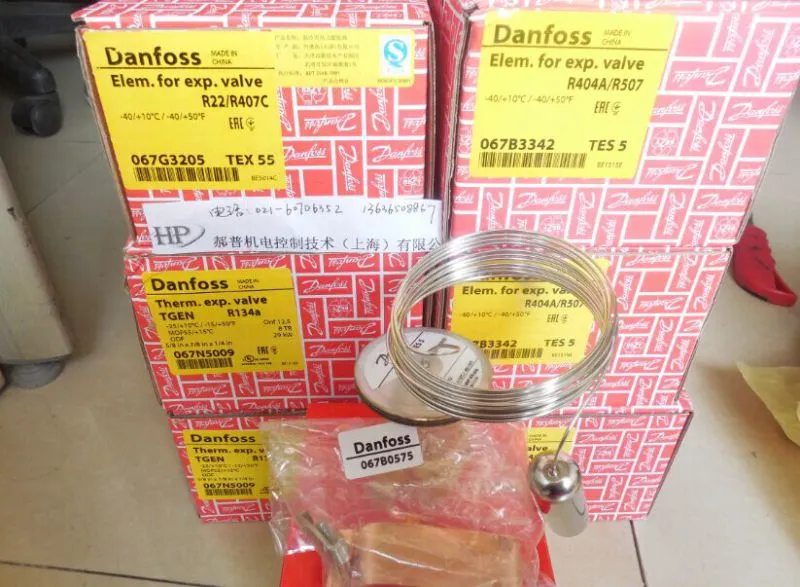

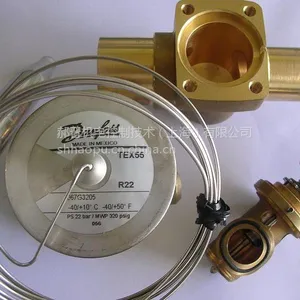

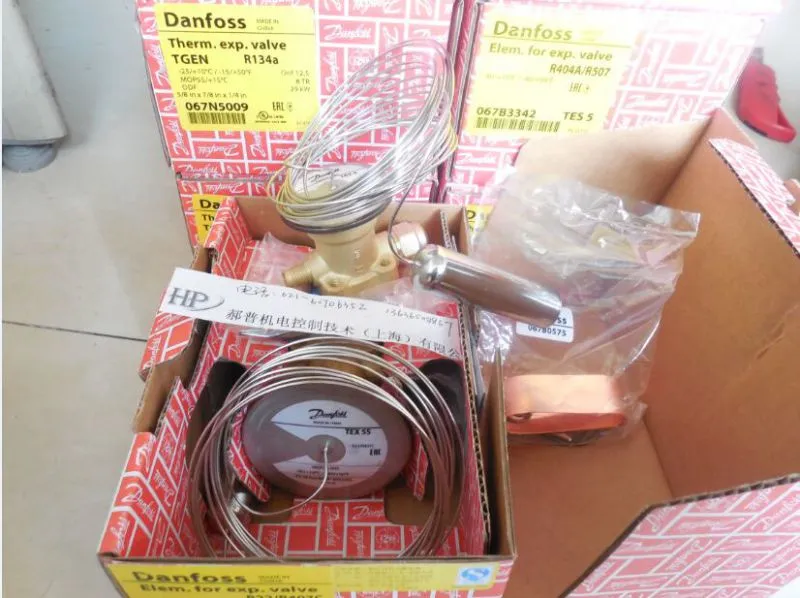

 丹佛斯热力膨胀阀TE5-TE55型：

R22：TEX5-3  TEX5-5.5  TEX5-7.5  TEX5-10  TEX5-13  TEX12-17  TEX12-21  TEX12-24  TEX20-32.5  TEX20-37.5  TEX55-44.5 TEX55-54  TEX55-65.5  TEX55-80

R407c：TEZ5-3  TEZ5-5  TEZ5-7.5  TEZ5-9.5  TEZ5-12.5  TEZ12-17  TEZ12-20.5  TEZ12-23.5  TEZ20-29.5  TEZ20-32.5 TEZ55-42.5  TEZ55-50.5  TEZ55-61.5     danfoss热力膨胀阀

R134a：TEN5-2.0  TEN5-3.5  TEN5-5.0  TEN5-6.0  TEN5-8.5  TEN12-11  TEN12-13.5  TEN12-16  TEN20-20  TEN20-22.5  TEN55-29.5 TEN55-35.5  TEN55-44  TEN55-54.5danfoss热力膨胀阀

R404A/R507：TES5-2.5  TES5-4.0  TES5-6  TES5-7.5  TES5-10  TES12-14.5  TES12-17.5  TES12-20  TES20-22  TES20-24  TES55-34 TES55-41  TES55-48.5  TES55-60

丹佛斯冷膨胀阀介绍：

danfoss丹佛斯热力膨胀阀实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量;它的体积虽小，但作用巨大，它的工作好坏，直接决定整个系统的工作质量，以的方式给蒸发器供液，***蒸发器出口制冷剂蒸汽的过热度稳定，感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度，通常充注着与制冷系统内部相同的制冷剂，从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力，通过膨胀阀确保了在运行环境发生变化时(比如热负荷变化)，实现蒸发器***及的供液方式，感温包的充注量只根据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的，这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限，因为如果管壁表面温度继续增高，只会增加感温包内部气态制冷剂的温度(处于过热状态)，而压力基本上不再改变。

按照平衡方式不同，膨胀阀分为外平衡式和内平衡式。在专用空调中，由于蒸发器有分路并采用莲蓬头分液器，压降比较大，造成蒸发器进出口温度各不相同。在这种情况下，使用内平衡式膨胀阀会因蒸发器出口温度过低而造成热力膨胀阀过度关闭，以至膨胀阀丧失对蒸发器的供液调节功能。所以专用空调均采用外平衡式，采用外平衡式可以避免膨胀阀过度关闭的情况，***有压降的蒸发器也得到正常的供液。

danfoss丹佛斯膨胀阀在制冷系统中的作用:

① 节流降压

将冷凝器冷凝后的高温高压液态制冷剂节流降压，成为容易蒸发的低温低压的汽液混合物，进入蒸发器蒸发，吸收外界热量;

② 调节流量

根据感温包或气箱头得到的温度信号，膨胀阀能自动调节进入蒸发器的制冷剂流量，以适应制冷负荷不断变化的需要。

③ 保持一定过热度、防止液击和异常过热膨胀阀通过流量的调节使蒸发器具有一定的过热度，***蒸发器总容积的有效利用，避免液态制冷剂进入压缩机引起液击;同时又能控制过热度在一定范围，防止异常过热现象的发生。

danfoss丹佛斯内部构造

专业空调的膨胀在出厂后，已经与蒸发器进行"匹配"。"匹配"就是要求膨胀阀和蒸发器一起工作能够稳定运行的同时，产生的能量。每台蒸发器均存在一条最小的稳定信号线(MSS线)，如图。从图可知，在蒸发器的MSS线上，不同的制冷剂均对应一临界过热度;当蒸发器工作在MSS线左侧，则制冷系统将不稳定，若工作在MSS线右侧，系统工作稳定但过热度太大而蒸发器的利用率不高;斜线为热力膨胀阀的静态线，理论上，工作点A应该是匹配点，此时蒸发器过热度处于临界状态，制冷量且处于临界稳定状态。热力膨胀阀的调整工作，必须在制冷装置正常运行状态下进行，由于蒸发器出口处无法放置温度计，可以利用压缩机的吸气压力作为蒸发器内的饱和压力来校核过热度。调整中，如果感到过热度太小，即流量太大，则可把调节螺杆按顺时针方向转动半圈或一圈(即增大弹簧力，减小膨胀阀开启度)，使流量减小，反之，若感到过热度太大，即供液不足，则可把调节螺杆朝相反方向(逆时针)转动，使流量增大。由于实际工作中的热力膨胀阀感温系统存在在着一定的热惰性，形成信号传递滞后，因此整个调整过程必须耐心细致，调节螺杆转动的圈数一次不宜过多(直杆式膨胀阀的调节螺杆转动一圈，过热度变化大概改变1~2℃)，两次调整膨胀阀之间必须间隔15分钟以上。耐心地经多次调整直至满足要求为止。

danfoss丹佛斯工作原理

热力膨胀阀是组成制冷装置的重要部件，是制冷系统中四个基本设备之一。它实现从冷凝压力至蒸发压力的压降，直接决定整个系统的运行性能。但是在实际工作中，热力膨胀阀的运行情况往往被忽视，使热力膨胀阀成为设备维护中的一个死角。而定期检查和调整热力膨胀阀，对制冷设备的运行寿命，节约能源，降低运行成本，却有着重要的意义。

2.1 热力膨胀阀工作原理

热力膨胀阀是通过感受蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。按照平衡方式不同，热力膨胀阀分为外平衡式和内平衡式。在工业冷却设备中，一般采用外平衡式热力膨胀阀。热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。感应机构中充注氟利昂工质，感温包设置在蒸发器出口处，其出口处温度与蒸发温度之间存在温差，通常称为过热度。感温包感受到蒸发器出口温度后，使整个感应系统处于对应的饱和压力Pb。该压力将通过膜片传给顶杆直到阀芯。在压力腔上部的膜片仅有Pb存在，膜片的下方有调整弹簧的弹簧力Pt和蒸发压力P0，三者处于平衡时有Pb=Pt+Po 。当蒸发器热负荷增大时，出口过热度偏高，Pb增大，Pb>Pt+Po，合力使顶杆、阀芯下移，热力膨胀阀开启增大，制冷剂流量按比例增加。反之，热力膨胀阀开启变小，制冷剂流量按比例减小。因此，制冷设备是由热力膨胀阀通过控制过热度实现制冷系统的自我调整。

2.2 确定正确的过热度

要***热力膨胀阀工作在匹配点，就必须***热力膨胀阀有合适的过热度。热力膨胀阀的过热度由静装配过热度与有效过热度组成。使阀门开始开启所需要的过热度称为开启过热度，又叫静装配过热度，一般的静装配过热度约为3℃。从热力膨胀阀开始开启至额定开度所需要的过热度增量，称为热力膨胀阀的有效过热度或可变过热度。其数值的大小与弹簧的刚度及阀芯的行程有关，一般有效过热度约为2~5℃，通常把热力膨胀阀的静装配过热度与有效过热度之和称为工作过热度，即平时所说的过热度。因此，我们只有***过热度在合适的范围内，制冷系统才能达到冷量，又不会引起湿冲程。工业油冷却机过热度都要求在5~8℃之间。如果发现过热度不在该范围内，就要进行调整。

3danfoss丹佛斯检查调整

制冷设备刚投入运行，热力膨胀阀是不用调整，但是在设备连续使用几年后，由于阀针的磨损、系统有杂质、阀孔部分有堵塞及弹簧弹力减弱等原因，影响了热力膨胀阀的开启度，使得热力膨胀阀偏离了它的工作点，表现为热力膨胀阀开启度偏小或过大。

热力膨胀阀开启度太小的话，就会造成供液不足，使得没有足够的氟利昂在蒸发器内蒸发，制冷剂在蒸发管内流动的途中就已经蒸发完了，在这以后的一段，蒸发器管中没有液体制冷剂可供蒸发，只有蒸汽被过热。因此，相当一部分的蒸发器未能充分发挥其效能，造成制冷量不足，降低了设备的制冷效果。工业油冷却机的压缩机大多采用蒸发器回来的蒸汽来冷却压缩机，如果热力膨胀阀开启不够，轻者由于系统的回压缩机气体减少，造成低压端吸气压力太低，使压缩机低压停机，系统停止运行;重者由于蒸汽过热度过大，对压缩机冷却作用减小，压缩机的排气温度会增高，润滑油变稀，润滑质量降低，压缩机的工作环境恶化，会严重影响压缩机的工作寿命甚至烧毁压缩机。据分析与过热度过大有关。另外由于被冷却介质温度降不下来，又增加了压缩机的运行时间,也增加了耗电量。

与此相反，如果热力膨胀阀开启过大，即热力膨胀阀向蒸发器的供液量大于蒸发器负荷，会造成部分制冷剂来不及在蒸发器内蒸发，同气态制冷剂一起进入压缩机，引起湿冲程，甚至冲缸事故，损坏压缩机。同时，热力膨胀阀开启过大，使蒸发温度升高，制冷量下降，压缩机功耗增加，增加了耗电量。因此，有必要定期检查调整热力膨胀阀，尽量让热力膨胀阀工作在匹配点。

4danfoss丹佛斯调整过程

4.1 热力膨胀阀调整前的检查

在调整热力膨胀阀之前，必须确认设备制冷异常是由于热力膨胀阀偏离工作点引起的，而不是因为氟利昂少、干燥过滤器堵塞、滤网、风机等其他原因所引起的。同时，必须***感温包采样信号的正确性，感温包必须水平安装在回气管的下侧方45度的位置，不可安装在管道的正下方，以防管子底部积油等因素影响感温包正确感温。更不能安装在立管上。检查冷凝器风机控制方式，尽量采用调速控制，以***冷凝压力恒定。

4.2 热力膨胀阀调整时注意事项

热力膨胀阀的调整工作，必须在制冷装置正常运行状态下进行。由于蒸发器表面无法放置测温计，可以利用压缩机的吸气压力作为蒸发器内的饱和压力，查表得到近似蒸发温度。用测温计测出回气管的温度，与蒸发温度对比来校核过热度。调整中，如果感到过热度太小，则可把调节螺杆按顺时针方向转动(即增大弹簧力，减小热力膨胀阀开启度)，使流量减小;反之，若感到过热度太大，即供液不足，则可把调节螺杆朝相反方向(逆时针)转动，使流量增大。由于实际工作中的热力膨胀阀感温系统存在着一定的热惰性，形成信号传递滞后，运行基本稳定后方可进行下一次调整。因此整个调整过程必须耐心细致，调节螺杆转动的圈数一次不宜过多过快(直杆式热力膨胀阀的调节螺杆转动一圈，过热度变化大概改变1~2℃)。

4.3. 热力膨胀阀过热度的测量方法。

步骤如下:

1)停机。将数字温度表的探头插入到蒸发器回气口处(对应感温包位置)的保温层内。将压力表与压缩机低压阀的三通相连。

2)开机，让压缩机运行15分钟以上，进入稳定运行状态，使压力指示和温度显示达到一稳定值。

3)读出数字温度表温度T1与压力表测得压力所对应的温度T2，过热度为两读数之差T1- T2。注意，必须同时读出这两个读数。

热力膨胀阀过热度应在5~8℃之间，如果不是，则进行适当的调整。可以看到调整后压缩机机壳的温度较调整前会有明显的变化。

维护周期

经过长期对工业油冷却机的运行情况统计，发现热力膨胀阀偏离工作点的情况通常发生在使用寿命的中后期，因此，决定对热力膨胀阀的检查调整重点放在设备寿命的中后期上，下面是根据实际统计确立的热力膨胀阀检查周期。

热力膨胀阀检查调整周期

使用前4年 5~8年中 第9年以后

3 次/年 2次/年 3次以上

热力膨胀阀用于调节蒸发器中的液体制冷剂的供给量。供给量是通过制冷剂的过热度进行控制的。因此，这种阀特别适用于干式蒸发器中制冷剂液体的供给，因为在干式蒸发器出口处的制冷剂过热度同蒸发器的负荷成比例关系。

danfoss热力膨胀阀丹佛斯膨胀阀型号参数代码

特点：1蒸发温度范围大

2 可互换流口组件

-更易于库存 -便于容量匹配 -更便于维修

3 工质为R22的名义冷量为0.5-15.5 KW (0.15-4.5TR)

4可提供带MOP功能的阀,防止由于过高的蒸发压力导致压缩机电机损坏

5***的双接触感温包 -安装迅速便利 -管路与感温包之间具有良好的传热效果

6可提供特殊温区范围的阀丹佛斯膨胀阀型号参数代码

技术参数: 1温度 -阀安装后,温包的温度:100°C

-未安装感温包时,温包的温度:60°C

2试验压力:36 bar

3允许工作压力:28 bar

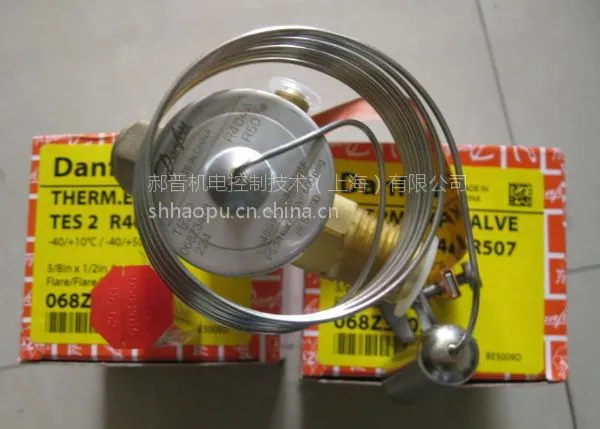

T2和TE2

制冷剂阀型号 压力平衡管 毛细管 连接进口X出口 不带MOP

R22TX2 内平衡式 1.5 3/8X1/2 10X12 068Z3206

TEX2 外平衡式 1.5 3/8X1/2 10X12 068Z3209

R404A/TS2 内平衡式 1.5 3/8X1/2 10X12068Z3400

R507TES2 外平衡式 1.5 3/8X1/2 10X12068Z3403

郝普机电控制技术（上海）有限公司电话：021-60706352业务QQ:2926268896

以上仅为T2和 TE2热力膨胀阀,还有TUB/TUBE、TUC/TUCE、TE5/TE55、TRE10、TRE20、TRE40、TRE80，由于产品型号众多,未能一一尽录,如有任何需求,欢迎致电查询!

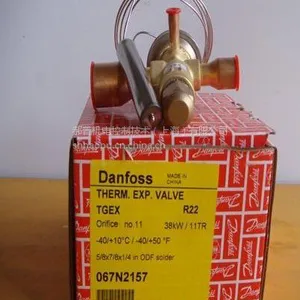

丹佛斯膨胀阀

丹佛斯膨胀阀用于调节蒸发器中的液体制冷剂的供给量。供给量是通过制冷剂的过热度进行控制的。因此，这种阀特别适用于干式蒸发器中冷剂液体的供给，因为在干式蒸发器出口的制冷剂过热度同蒸发器的负荷成比例关系。
丹佛斯膨胀阀采用平衡流口型式，不受冷凝压力影响，双向流应用性能（具有MOP功能的热力膨胀阀除外）。

用于R22，R407C制冷剂的产冷量范围为10.5~140KW(3~40冷吨)。

用于R134A制冷剂的产冷量范围为8.05~107.8KW(2.3~30.8冷吨)。

MOP操作压力保护，适用不同温度环境的通用感温充注，泄流孔自动清洗，过热度可调，紧凑结构及强密封性设计。

激光焊接的不锈钢感温元件，***调节能力，膜片寿命***，耐压强度高。

丹佛斯膨胀阀特点：
　1、蒸发温度范围大：－60℃到＋50℃可适用于冻结、冷藏和空气调节装置。
2、可互换的流口组件： 更易于库存、便于容量匹配 、更好的维修服务。
　3、用于R22时，名义制冷量从0.5到1890KW(0.15到540TR)。
　4、可提供MOP（操作压力）限制功能保护压缩机电机，防止由于过高蒸发压力导致其损坏。
5、***的双接触感温包、安装迅速便利、管路与感温包之间良好的传热效果。
