“浙江长联电气 中置柜KYN28/- 简单***“五防”闭锁，防止误操作”的详细描述:

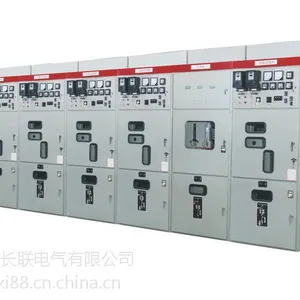

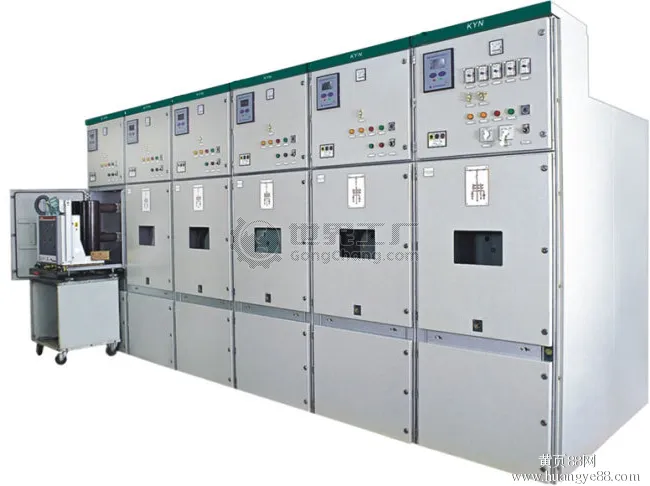

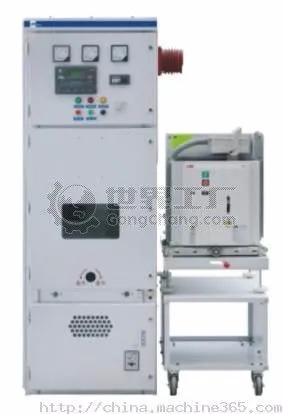

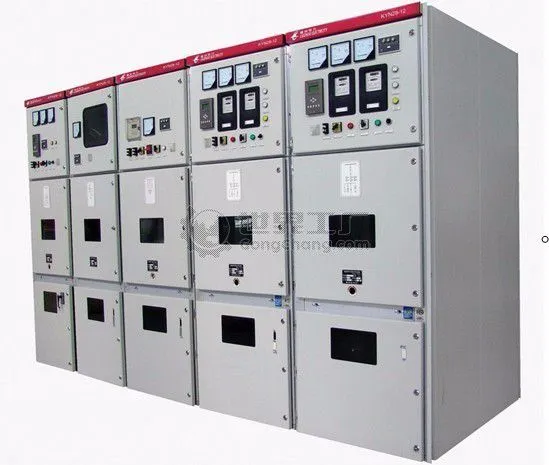

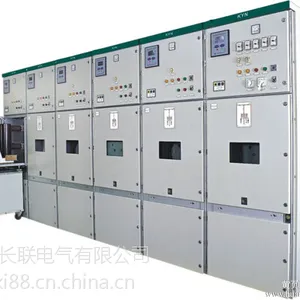

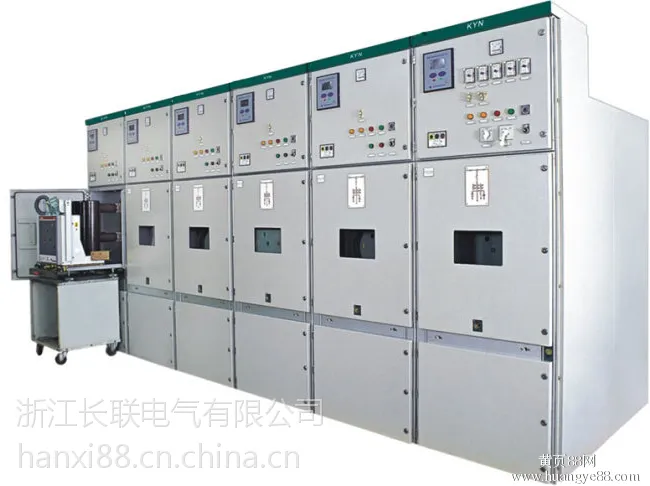

KYN28-12铠装式金属封闭开关设备

安装使用与维护手册

1 总则

1.1 概述

KYN28-铠装式金属封闭开关设备（以下简称KYN28-12开关柜）适用于三相交流50Hz、7.2~12kV单母线及单母线分段电力系统，具有“五防”功能。开关柜的可移开部分可配置真空断路器和真空接触器等元器件。

1.2 标准和规范 Standards and specifications

KYN28-12开关柜满足IEC298，GB3906，DL404等标准。

开关柜外壳的防护等级为IP4X，当断路器室门打开、手车移开时，防护等级为IP2X。

在系统的安装和运行期间，要遵守所有相关的IEC规范及国家或地方相关的安全导则

1.3工作条件 Service conditions

1.3.1 正常工作条件 Normal service conditions

KYN28-12开关柜正常工作条件如下：

室内环境温度：

温度                       +40°C

日平均值不大于                 +35°C

***温度                       -15°C

室内环境湿度：

    日平均相对湿度                 95%及以下

月平均相对湿度                 90%及以下

安装场所的海拔高度             1000m及以下

地震烈度                       不超过8度

没有火灾、爆炸危险，没有严重污秽及化学腐蚀的场所。

1.3.2特殊工作条件

对特殊工作条件，必须向制造厂咨询。制造厂与用户应就特殊工作条件取得一致意见。

l 已考虑安装场所的海拔高于1000m时，空气介质强度的降低对绝缘水平的影响。

l 若环境温度超出极限值，在母线和分支母线的设计上加以补偿或限制载流量。在柜内安装通风装置将有利于开关柜的散热。

1.3.3 注意事项：

若开关柜运行地区的湿度较高，温度波动速度较快且幅度较大，开关柜在这种气候环境下运行，就有凝露的危险，因此开关柜在备用和运行状态下，用户应***加热器全天侯投入！但在大电流运行中，可以不投入。

2技术数据

2.1 开关柜电气参数

*需装备通风装置      **40 kA为3秒      ***仪用互感器的短路容量应单独考虑

2.2 耐内部故障电弧性能 Performance bearing inside fault arc

KYN28-12开关柜在设计上已考虑到开关柜内部故障电弧的问题，根据GB3906和IEC298进行了严格的试验，能有效地***设备及操作人员的安全。

2.3外形尺寸和重量

  外形尺寸
