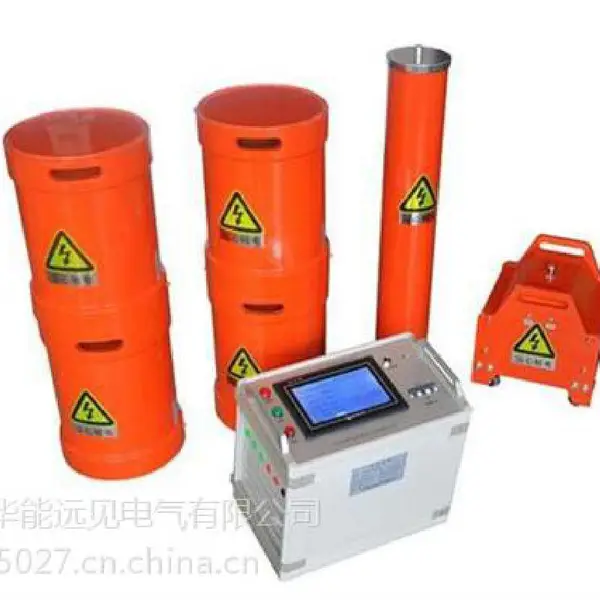

HN5000A变频串联谐振试验装置

产品优点又名串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备

1.装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。 所需电源容量大大减小。做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，***解决现场搬运困难问题；

2装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式

3. 设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

4. 防止大的短路电流***故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流***故障点的忧患。5. 不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。

HN5000变频串联谐振变压器

技术指标1、总体技术规范输出试验电压： 0～1000kV

交流有效值输出试验电流： 1～10A 交流有效值

输出频率： 20～300Hz谐振电压波形： 正弦波，波形畸变率：<1%

被试品种类：各种电力变压器、电力电缆、发电机、GIS等设备。工作制： 满功率输出下，连续工作时间30分钟品质因数： 20～80，视不同的负载条件而不同

输入工作电源： 220V，50Hz.环境温度： 0℃～+40℃相对湿度： <95%RH，无凝露海拔高度： 2000m以下

整套试验设备可根据被试品电容量的不同，确定由单个或多个谐振电抗器串、并联使用。

2、主要部件的技术规范（1）变频控制单元输入工作电源： 220V、 50Hz，电流5～250A输出电压和电流：0～250V，电流5～250A输出频率：20～300Hz，频率调节细度：0.1Hz输出功率：5～10000kVA（2）励磁变压器输入工作电源：250V 电流5～250A输出电压和电流：0～10kV，电流1～10A额定容量：5～50000kVA（3）谐振电抗器：（每台谐振器的技术规范）单台电抗器额定工作电压：20kV、40kV、60kV（有效值）单台额定工作电流：1～10A（有效值）（4）电容分压器工作方式： 纯电容式额定电压： 20kV、60kV、100kV、200kV、500kV、1000kV有效值工作频率： 30～300Hz测量误差： <1%电容： 1000pF±5%分压器低压臂电压： 100V

HN5000A变频串联谐振

功能简介：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，***防止了谐波峰值对试品的误击穿。

4、防止大的短路电流***故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能***找到绝缘弱点，又不存在大的短路电流***故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
