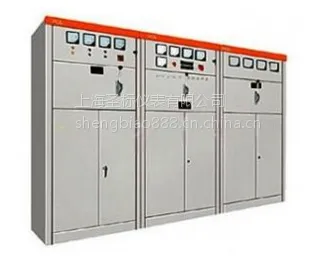

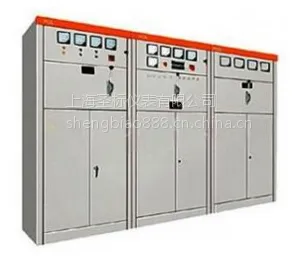

PGL1、2型交流低压配电屏

一、PGL1、2型交流低压配电屏产品概述

PGL1、2型交流低压配电屏适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压不超过交流380V低压配电系统中作为动力、配电、照明之用。本产品技术性能符合GB7251和GB4720标准。

PGL-□-□-□
P：低压开启式配电屏
G：电器元件固定安装
L：动力用
□：设计序号
□：主电路方案号
□：辅助电路方案号

1、周围空气温度不高于+40度，不低于-5度，24小时内的平均温度不得高于+35度。
2、空气清洁，相对湿度在温度为40度时不超过50%，在温度较低时，允许有较高相对湿度。例如：+20度时为90%
3、海拔高度不超过2000m。
4、安装倾斜度不超过5度。
5、无剧烈震动和冲击的地方及不足以腐蚀电器元件的场所。

二、PGL1、2型交流低压配电屏产品参数

额定电压：380V

绝缘电压：500V

辅助电路工作电压：AC220V、AC380V、DC110V、DC220V

分段能力：PGL1型为15KA、PGL2型为30KA

外形尺寸：宽400、600、800、1000，深600，高2200
