加工定制:是品牌:中诚型号:T941W
结构形式:偏置板式材质:碳钢连接形式:法兰
适用介质:氮气压力环境:常压工作温度:高温
标准:国标流动方向:单向驱动方式:电磁
零部件及配件:执行器用途:风量调节类型(通道位置):直通式
口径:DN50-DN2000公称通径:DN50-DN2000安装尺寸:DN50-DN2000
规格:DN50-DN2000

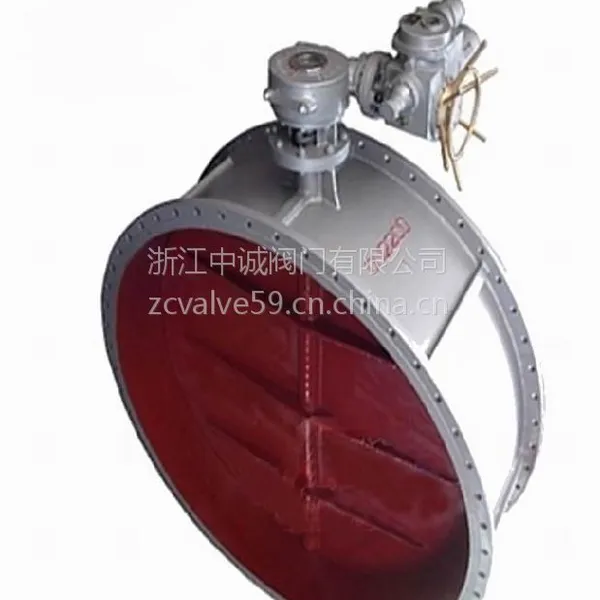

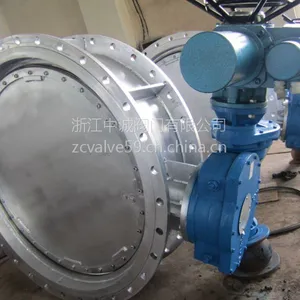

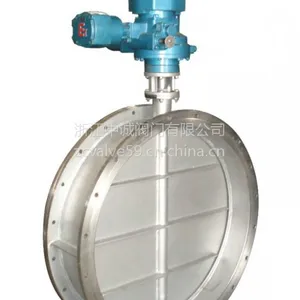

电动通风蝶阀 电动法兰通风蝶阀 中诚阀门

D941W电动通风蝶阀概述;

  电动通风蝶阀适用于两位切断的场合。阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动通风蝶阀蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。电动通风蝶阀蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。电动通风蝶阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

D941W电动通风蝶阀主要用途与适用范围:

本阀门安装在钢铁冶金系统的热风炉、加热炉、换热器、除尘器等系统的冷风、煤气、空气及烟气管道上,起大面积截断介质、降低介质压力的作用(允许有内泄漏),也可起到调节介质流量的作用。

D941W电动通风蝶阀主要参数:

公称通径DN(mm)

50-1200

公称压力PN(MPa)

0.05

0.25

0.6

公称压力
(MPa)

强度试验

0.075

0.375

0.9

密封试验

≤15%

材料\材料代号

C

P

R

主要零件

阀体

WCB

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

蝶板

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

与阀体相同

填料

氟塑料、柔性石墨

适用工况

适用介质

煤气、含尘气体、烟道气等

适用温度

-29℃~425℃

-40℃~200℃

执行器

型号

GT或AW系列

气源压力

0.3-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

GB12221

GB9115

GB9131

GB13927

















工作原理及结构特点

电动通风蝶阀是垂直蝶板式具有调节特性的阀门,由阀体、阀板、阀轴、驱动装置等主要部件组成,全部为焊接结构,轴端采用柔性石墨编织填料密封,耐高温。阀板启闭靠手轮驱动手动装置,手动装置的最终输出力矩传动给阀轴,靠阀轴的转动驱动阀板旋转,用以改变管道内截面积,以达到大面积截断介质、降低介质压力或调节介质流量的作用,调节角度为0-90°。

四、主要零部件材料

适用温度(℃)

≤300

≤500

主要材料

阀体

Q235焊接

16Mn焊接

阀板

Q235焊接

16Mn焊接

阀轴

45

40Cr
