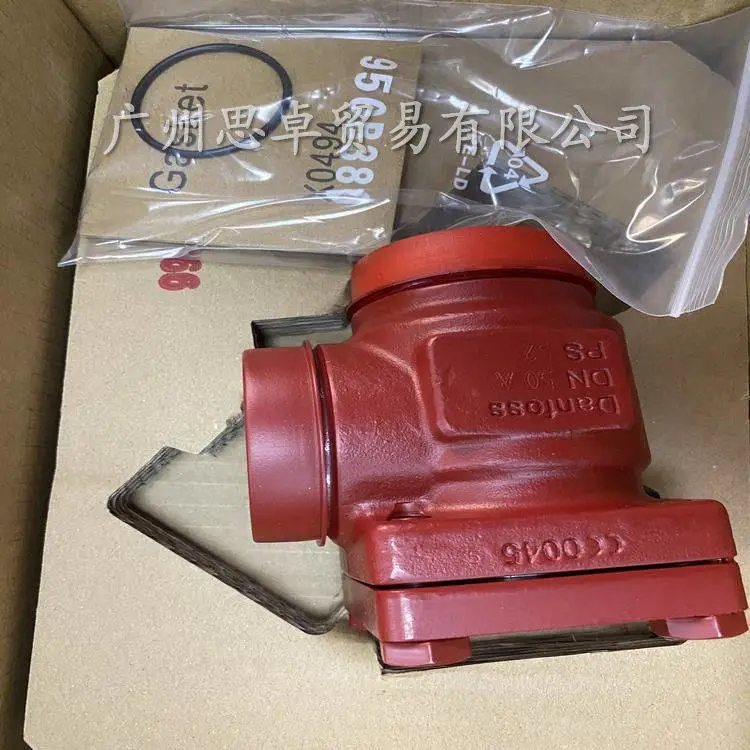

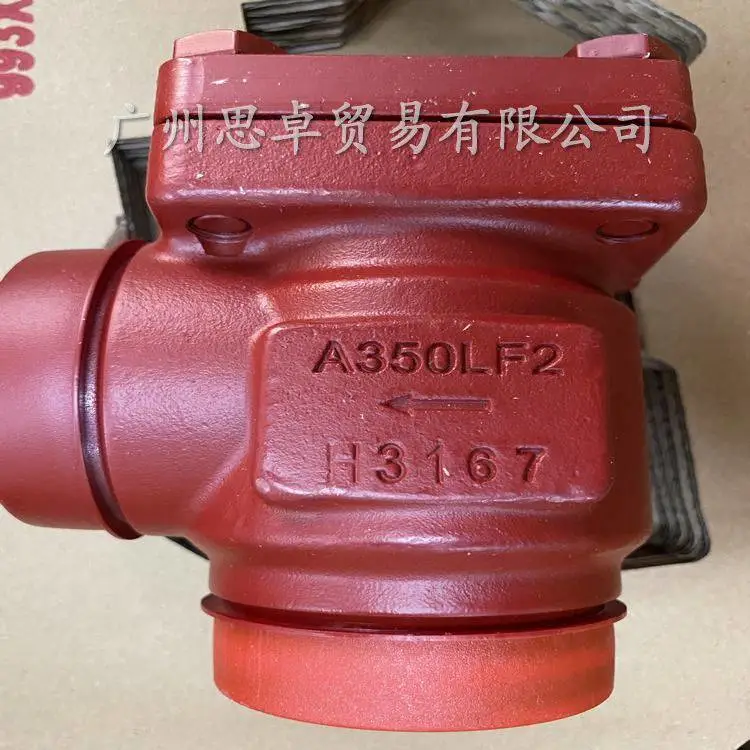

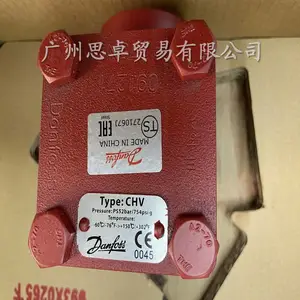

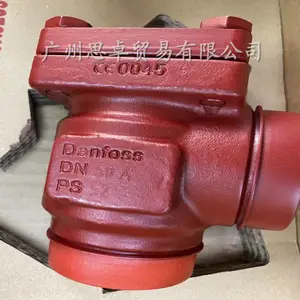

丹佛斯CHV-X65-80D【148B5836】角型止回阀的产品介绍

概述：SCA-X 为内置截止阀功能的止回阀。CHV-X为单一功能止回阀。SCA-X/CHV-X 均可提供角型阀体。通过精心设计，可在极小的压差下开启。可提供流动工况，且安装拆卸容易，更方便检查维护。SCA-X 配备方孔阀帽并具有背封功能，可以在系统运行中（压力存在的条件下）更换阀杆的填料函。采用激光切割的 V形流口，使阀门具备的调节性能 (SCA-X/CHV-X 50-125)。阀门独到便携式安装设计使阀门具有***可靠的密封性能。在活塞和缸体之间设计特别的平衡减震能帮助阀体在低负荷工况下得到的保护。

特点：

■ 适用于各种不可燃制冷剂（包括氨）及无腐蚀性气体 /液体介质，适合二氧化碳系统。可以用于化工和石油化工方面

■ 模块概念：配备 SVL系列通用阀座，可随意更换 SVL管路元件平台的各类功能模块

■ 迅速便捷的阀门检修服务，便于更换顶部功能模块且无需焊接

■ 开启压差，仅为 0.04 bar g (0.58 psi g)

■ 带有内置减震腔，用于防止阀门在制冷剂流速较低或密度较低时出现震颤

■ 每种阀件上都明确标注型号、尺寸和性能范围

■ 易于拆装，便于维护

■ 内部背封功能，使阀门可以在运行状态（压力存在）下更换阀杆的填料函

■ 流动工况设计，***阀门可以迅速达到完全打开的状态

■ 阀体和阀盖材料采用符合压力设备指令 (PED)及相关标准要求的低温碳钢

■ 配备不锈钢螺栓

■ 工作压力：52 bar g (754 psi g)

■ 温度范围：–60℃ /+150℃ (–76℉ /+302℉ )

丹佛斯CHV-X65-80D【148B5836】角型止回阀的安装方法

阀体必须垂直安装以确保阀芯朝下。阀体在设计上可以承受较高的内部压力。但总体设计应避免系统管路中出现积液现象，以减少热膨胀造成的压力冲击。更多安装详情，请参见 SCA-X/CHV-X 安装说明。如果低粘度的冷冻油进入并且驻留于减震腔中，将使止回阀的功能受到影响。因此，有必要扩大减震腔的流口以便用于高粘度的流体。
