气动活塞式V型调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。

阀门结构有聚四氟乙烯软密封座与金属硬密封阀座两种。分别用于常温（-40～200℃）及高温（-60～450℃）场合。该产品传动效***，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用，可特别用于介质含有纤维丝状、颗粒物或粘度极高等工况。因而广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节。

基本结构

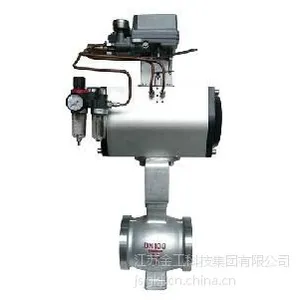

调节球阀主要由气动活塞式执行机构和V型调节球阀两部分组成，其结构见下图。

主要技术参数

主要零件材料

外形尺寸

法兰按GB9113-2000，执行机构以意大利进口AT为样(也可以配其它执行机构)阀门结构长度按GB12221，也可按用户***的其他标准(如ANSIAPIJIS等)制造

选配附件

1、电气阀门定位器、空气过滤减压器（气源处理三联件）

2、电磁阀(电压、是否防爆)

3、限位开关（回讯器）、阀位传送器

4、保位阀

5、手轮

订货须知

订货时请用户提供以下资料：

·产品名称、型号

·公称通径、公称压力、介质名称、介质工作温度

·阀门作用方式：气开或气闭

·执行机构类型：双作用还是单作用(弹簧复位) ,是国产还是要进口,是否要带手轮

·阀体、阀内件材料要求

·其它配套附件
