| 加工定制:是 | 品牌:永隆流体 | 型号:GIQ |
| 结构形式:来电选型15904095592 | 材质:铸钢 | 连接形式:法兰 |
| 适用介质:水、蒸汽、油品 | 压力环境:1.6Mpa | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:气动 |
| 零部件及配件:来电选型15904095592 | 用途:来电选型15904095592 | 类型(通道位置):来电选型15904095592 |
| 口径:15-300 | 公称通径:15-300 | 安装尺寸:来电选型15904095592 |
| 规格:DN15-DN300 |

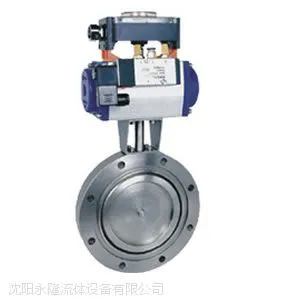

■GIQ型-气动高真空蝶阀
■GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
■主要技术性能
| 适用范围 | 105~1.3×10-4Pa |
| 阀门漏率 | ≤1.3×10-4Pa.L/S. |
| 适用温度 | -25~+80℃(丁腈橡胶) -30~+150℃(氟橡胶) |
| 气源压力 | 0.4~0.6MPa |
| 安装方向 | 任意 |
■ 主要零件材料
■ 阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶。

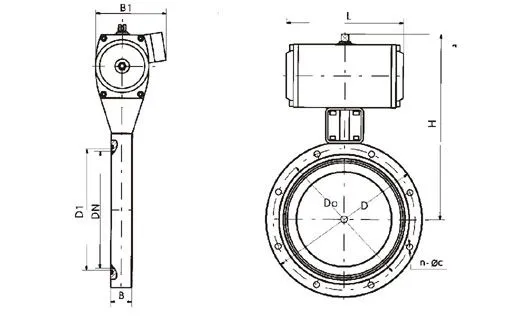

■ 外形及连接尺寸(mm)(JB919)
型号 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
GID-40 | 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 |
GID-50 | 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 |
GID-65 | 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 |
GID-80 | 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 |
GID-100 | 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 |
GID-150 | 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 |
GID-200 | 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 |
GID-250 | 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 |
GID-300 | 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 |
GID-400 | 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 |
GID-500 | 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 |
GID-600 | 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 |
GID-800 | 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 |
GID-1200 | 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
