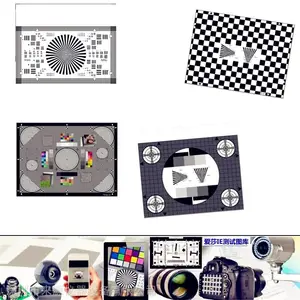

2000线解析度卡1倍尺寸NQ-10-100A，解析度卡(分辨率卡)是标准样张，可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试。分辨率测试采用了***的***12233解析度分辨率卡进行测试，采取统一拍摄角度和拍摄环境。而分辩率的计算又使用了HYRes软件，分开垂直分辨率和水平分辨率两部分进行。对于数码摄像头的评测与其他产品不同，不像笔记本、DIY等有大量软件去测试客观的数据，能够从数据上说明一切。而评定数码相机的质量除了需要有一定的客观数据外，还需要结合实际的使用操作以及样张的拍摄来评定。因此，我们的评测是以客观数据为原则，并结合经验丰富的评测人员的理性分析，以求获得最客观的评测结果。***12233标准分辨率测试卡遵照12233的标准“摄影-电子照相画面-衡量方法". 在1 X 大小的这个活动区域,测量20 cm 高度只有约0.1毫米的误差。他具有几乎大部分解析度卡所具有的特征。

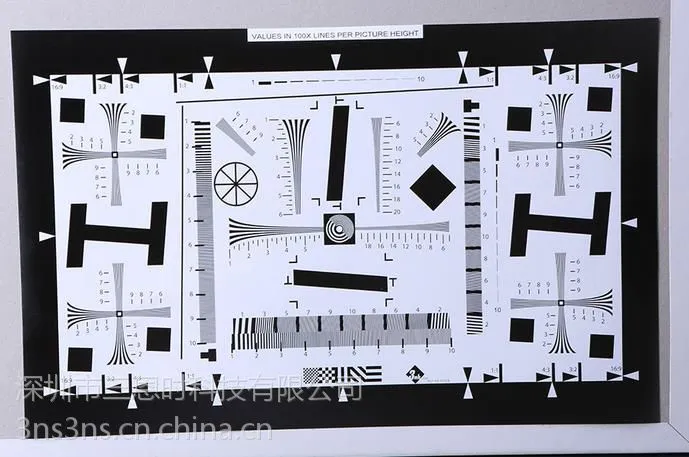

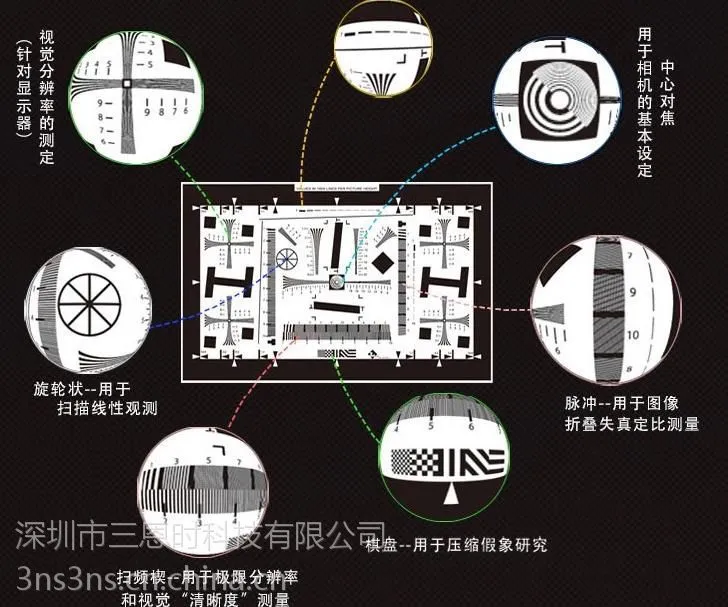

The ***12233 is designed to measure resolution of still cameras.

It contains resolution wedges up to 2000 lines per picture height. Furthermore it contains slanted edges for

SFR measurement.

On the test chart marks for the respective picture size are arranged (square = 1:1; usual digital format = 4:3,

small picture = 3:2 etc.). The camera has to be adjusted that the whole picture height is captured an the

appropriate picture proportion is seen. The numbers at the lines each mean “lines/picture height x 100”; e.g.

12 = 1200 etc. Thus evaluation of a camera is possible with the aid of the horizontal and vertical lines.

The specified resolution should be the value in the center of the picture on optimal conditions. Thus the

quality of lenses, sensor and image computation is evaluated simultaneously.

With open iris end extreme zoom position the result can be worse. This has to be tested and noted

separately in the test report. Important is the separate evaluation of resolution in the picture corners.

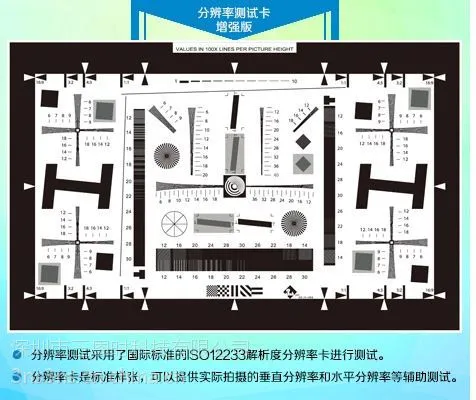

Enhanced ***12233 Resolution Chart （增强型***12233分辨率测试卡）

Digital cine ***12233 based Resolution Chart （数码电影模式***12233分辨率测试卡）

随着时代的进步 ***12233 也必须跟着改变，方能跟上日新月异的器材表现。版解像力测试图（上图）已经推出，这张名为 Digital CINE Camera Resolution Chart 同样是根植于 ***12233 标准而建立。除了保有原来的测试标准外，也针对未来数字影像器材的发展，扩大展图比例，同时也囊括了更高解析度的判读元素 （针对千万画素以上 DSLR），CINE 图展达 60 cm x 144cm。

很多人好奇，既然已经有了MTF方式可以判断相机和镜头的解像力，为什么还要发展不同的解像力测试方法呢？这个问题非常好，MTF理论 经过千锤百炼，验证无误！但关键却出在拍摄的样版图上！由于单纯以线条所组成的MTF测试图，本质上就受制于输出设备的极限，当高达千万画素的DSLR 推出时，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍摄解像力就已经超越传统底片的表现（过去定义传统135mm底片约为千画画素）。换言之，当设备的进步开始超越 USAF1951 和 ***12233的极***，该测试其实就已经不存在相对上的意义。

 因此，MTF发展了几十年，同样的所翻拍的样图也不断的在跟着演进，已符合目***般拍摄状况时的实际需要。我们看 *** Camera Resolution Chart ***12233 就是很好的例子，这个时期的解像力图已 针对模仿实际场景做了调整，不仅线条改以双曲线逼近制作，格式也不再清一色是直线和横线了。请注意到上面用红色号码标记的五个点，为此图***用于目测解像力之性能：

垂直解像力条 (Vertical Res)---可目测镜头对垂直影像的解像力。

对比指示条（Contrast Indicator)--用于显示在空间频率不同下的对比状况。

对角线解像力条 （Diagonal Res)--45度倾斜的对角线解像力条 。

中央对焦区 (Center Focusing Area)--两种不同频率的同心圆，协助对焦。

水平解像力条 （Horizontal Res)---可目测镜头对水平影像的解像力。

新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以测试散光效果。

 WG18图不仅可以满足直接目测来评估解像力的效果（部分线条细达0.1mm，几乎等同人髮粗细），也同样的可藉由电脑软件的协助，计算出不同位置的SFR值，原版尺寸 20 cm x 35.6 cm，国内专业的光学类购物网站也可以买得到，例如：。

 SFR 美系测量的新标准，新名词 SFR！Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版，并且需换算大量的数据。因此，PIMA开发了这款 较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线（如下左图所示）即可换算出约略相等于MFT的值的解像力评鉴图。
