CVM型定量阀使用说明书

1. 1. 使用前注意事项

（1） 本定量阀适用的油脂粘度为 No.0 ~No.2,当使用油脂以外的流体时请向我们咨 询。

（2） 请正确连接空气管路。电磁阀的 N/O侧(B端口)与分配阀下端的空气管路连接， N/C侧(A端口)与分配阀上端的空气管路连接。

（3）  确保油脂配管、空气管路的密封，不得有松动。

（4） 根据使用条件的差异，推荐喷嘴尺寸（回吸作用***范围）见表 1，如果喷嘴 的孔径小于1mm, 可能会造成滴液，此时，请增大喷嘴的尺寸。

表 1喷嘴直径和长度

1. 2. 使用中注意事项

（1） 油脂的供给压力范围为 5.9~14.7MPa（60~150Kgf/cm2），超过 14.7MPa可能造成 油脂的泄漏。

（2） 油脂管路联接后，启动给油泵填充油脂。此时，请注意不要在管路内形成空气 层。事先松开定量阀入口接头，在给油泵运行时将空气连同油脂一同排除。

（3） 定量阀在最小排油量附近工作时可能不稳定。即使定量阀的排油调节螺栓已经 调到最小的行程，随着供油管路的压力升高，出油量可能会有些超量。

（4） 设定的出油量越少,出油量和回吸之间的平衡就越容易受到破坏,造成出油量不 稳定。在这种情况下，为使得出油量达到稳定状态，应多次调整喷嘴的尺寸（直 径和长度）。

（5） 长时间放置（早晨和午休）后的次的出油量可能会有些超量。这是因为定 量阀本体内部以及喷嘴与涂油夹具之间的油脂余压的影响和温度的变化造成油 脂膨胀而引起的。（喷嘴和夹具以及配管接头内的容积越大越容易发生此问题） 另外，由于长时间放置产生的回吸效应使得喷嘴内的油脂回流到定量阀一侧， 造成最初的几次无法响应定量阀的动作而出现出油困难的问题。因此，长时间 放置的情况下，在使用之前应试着先运行几次。

（6） 为了防止定量阀待机时（副活塞上升）出油口出现滴油现象和油脂变质（油份 分离），在休息时定量阀长时间不工作的情况下，停止供油泵，关闭定量阀前的 截止阀，并释放油脂管路的压力。

（7） 根据使用条件的不同，推荐的最小周期时间（秒）见表 2，供参考。 （8） 排出量调节时，请先将油脂管路的压力释放。

（请不要在加带压状态下调节排油量螺栓）

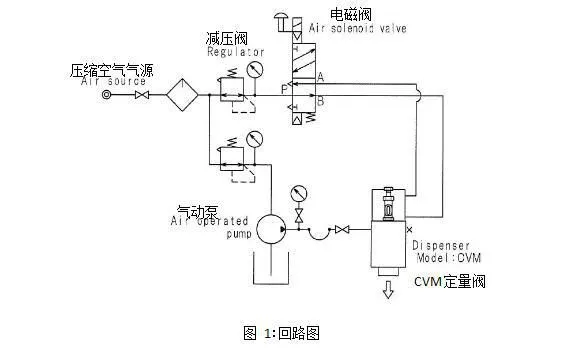

1. 3. 回路图 下图为一般的系统构成回路图1，供参考。

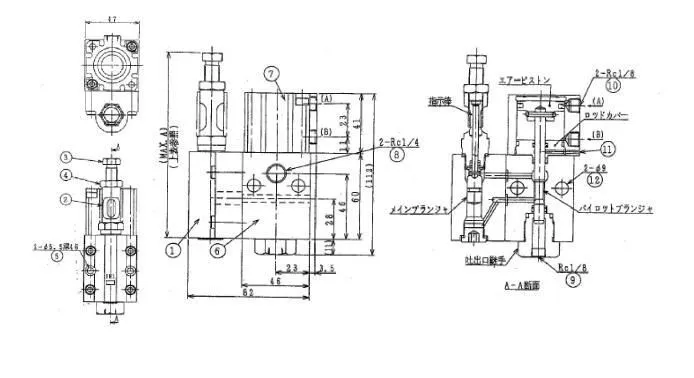

4.外形尺寸、规格和各部分的名称及用途（表3）

定量阀规格
