美硕南京变形缝参考图集：

1、南京变形缝参考图集：04CJ01-3-1/12

2、南京变形缝参考图集：苏J09-2004

3、南京变形缝参考图集：11ZJ111

美硕型号：MSDSZJ

   2、南京变形缝适用缝宽：100mm-500mm，另外可做其他缝宽

   3、南京变形缝基座厚度：实厚1.68mm/1.76mm后  变形缝基座材质：铝合金型材基座（

材质应该符合GN/T3880-1997及GB/T5237-2000要求，表面做阳极氧化处理，使其平整，光洁，尺寸变差赢符合社交要求

）发货长度：2.5 米/根

   4、变形缝中心板厚度：1实厚。1.5mm 2mm 3mm 4mm 材质：2mm厚镀锌钢

南京变形缝盖板功能需求

1 建筑变形缝盖板系统须经过地震周期性移动测试，采原尺寸整组件仿真，并须提供

原尺寸模拟证明，位移量须达到50%以上。

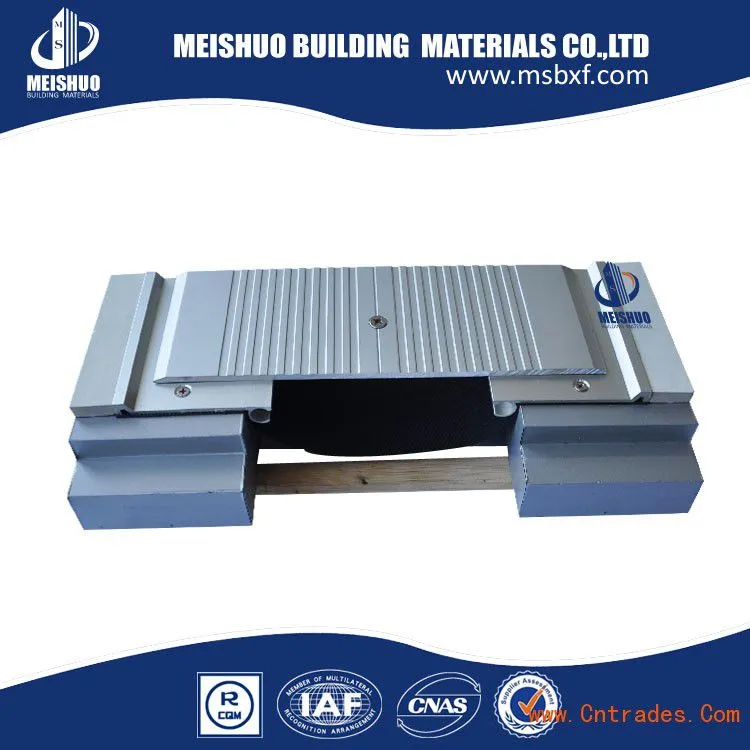

2 隐藏式地坪，内外墙及天花变形缝盖板

1. 盖板应能承受平均单位载重967kg/m2以上之需求。 2. 整组盖板复原力应能承受集中荷重200kg 之需求。

3. 15h X 40w X 4t U型中轴控制杆系统应为钢制挤压式中轴杆加焊钢制***弹簧,表面须做防腐处理，以达有效回复力；中轴杆螺栓长度不得小于18cm，且为一体成型(非凹折式)以避免破坏强度。 4. 依设计要求，产品材料物理性质须符合2.1项之需求。

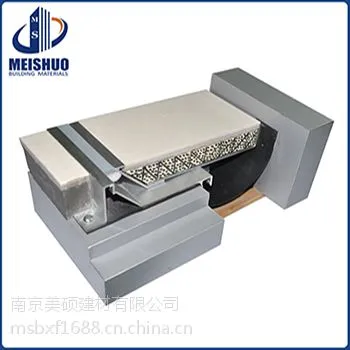

3 一般型地坪变形缝盖板

1. H型盖板采用6061-T6铝合金型式。 2. L型盖板采用3003-H14铝合金型式。

3. 设置Φ10圆柱型不锈钢中轴控制杆系统，于变位发生时能迅速有效回复原位。

4. 依设计要求，产品材料物理性质须符合2.1项之需求。

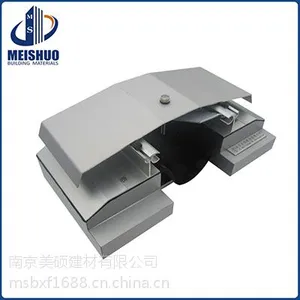

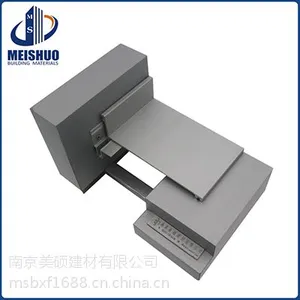

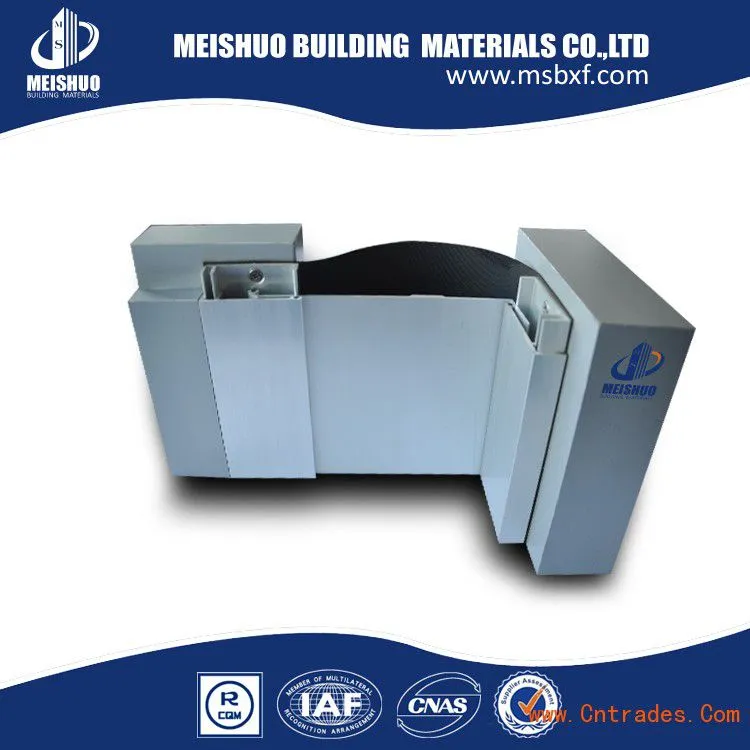

4 一般型屋顶，内外墙及天花伸缩缝盖板

1. 盖板采用3003-H14铝合金型式。

2. 设置Φ10圆柱型不锈钢中轴控制杆系统，于变位发生时能迅速有效回复原位。

3. 依设计要求，产品材料物理性质须符合2.1项之需求。

5 合成橡胶外墙伸缩缝盖板

1. 盖板采用进口SANTOPRENE合成橡胶型式。

2. 缝宽超过200mm设置Φ10圆柱型不锈钢中轴杆控制杆系统，于变位发生时能迅速有效回复原位。

3. 依设计要求，产品材料物理性质须符合2.1项之需求。

变形缝材料验收要求：

                             变形缝盖板允许尺寸偏差

变形缝安装允许偏差及检验方法：

变形缝盖板结构性能出厂检验：

1检验内容：构建承载能力和扰度检验

2：检验数量：对批量生产的变形缝构建每200米，且不超过3个月同类产品为检验对象，在每批次中随机抽取一个构件为试件进行检验。

3：检验方法：构件试验条件，支承载方法，加载方法，加载分级，测试仪表布置，均应符合国家规定的检测方法。

4：地面变形缝承载按下式检验

   （Q+G)/({Q}+1.2G)≥1.5

式中Q-构件检验荷载值。

{Q}允许外加均匀布置荷载基本组合设计值

G-构件自重。

变形缝防水材料承受的符合值应满足以下要求：

                 SBS卷材防水层       0.10kn/㎡

        20厚1:2.5水泥砂浆找平层       0.40kn/㎡

                    屋面活动负载      0.60kn/㎡

                          板自重      0.60kn/㎡

变形缝和表面处理方式

表面处理方式应符合表1的规定：

表1

2  变形缝基材质量

    变形缝基材的质量应符合GB 5237．1的规定。

3  变形缝材料的化学成分、力学性能

    变形缝产品去除表面氧化膜后，其化学成分、力学性能应符合GB 5237．1的规定。

 4  变形缝产品的尺寸允许偏差

    变形缝产品的尺寸允许偏差(包括氧化膜在内)应符合GB 5237．1的规定。

 5  变形缝阳极氧化膜的质量

1  阳极氧化膜的厚度级别应根据使用环境加以选择(参考附录B)，其要求应符合表2的规定，并在合同中注明。

表2

2  变形缝氧化膜的封孔质量采用磷铬酸浸蚀重量损失法试验，失重不大于30 mg/dm。

3  变形缝电解着色、有机着色的型材，其氧化膜颜色，应符合供需双方协商认可的实物标样及允许的偏差。非装饰面上允许有轻微的颜色不均，不均度由供需双方协商。

4  变形缝阳极氧化膜的耐蚀性采用铜加速醋酸盐雾试验(CASS)和滴碱试验检测，耐磨性采用落砂试验检测，结果应符合表3规定。

表3

  5．5．5  氧化膜的耐候性采用313B荧光紫外灯人工加速老化试验测试，经300 h连续照射后，电解着色膜色差至少应达到1级，有机着色膜色差至少应达到2级。

 建筑地面的变形缝应按设计要求设置，并应符合施工规范的规定。

1．变形缝包括伸缩缝、沉降缝和防震缝。上述所有缝均应与结构相应的缝位置一致，且应贯通建筑地面的各构造层，缝的宽度不宜小于20mm。
2．底层地面的变形缝，应按伸缝、缩缝与沉降缝分别设置。
（1）室外地面工程采用水泥混凝土垫层时，应设置伸缝，其间距一般为30m。伸缝宽度为20~30mm，上下贯通。缝内填嵌沥青类材料。
（2）室内、外地面工程的水泥混凝土垫层，均应设置纵向和横向缩缝。缩缝的布置是按混凝土施工方向而定。
（3）缩缝的构造形式和间距与水泥混凝土垫层的使用条件和施工环境温度有关，水泥混凝土垫层缩缝的技术要求。
混凝土垫层缩缝的技术要求  表18-2
使用条件 技术要求 备注
型式 间距（m）
一般要求 纵向缩缝 平头缝3~6
企口缝 3~6
横向缩缝 假缝 6~12 室外或高温季节施工宜取6m
大面积密集堆料 平头缝 6 周边均为平头缝
湿陷性黄土、膨胀土地区和防冻胀层上 平头缝 3 周边均为平头缝
混凝土垫层周边加肋时 平头缝 6~12 宜用于室内，正方形分仓为佳
不同垫层厚度交界处 连续式变截面 用于厚度差异不大时
间断式变截面 用于厚度差异较大时


1）纵向缩缝的构造宜采用平头缝，见图18-7 （a）；当混凝土垫层板边加肋时，应采用加肋板平头缝，见图18-7（b）。当混凝土垫层厚度大于150mm时，可采用企口缝，见图18-7（c）。平头缝和企口缝的缝间不应放置任何隔离材料，混凝土浇筑时应互相紧贴。企口缝尺寸应按设计要求制作，其混凝土浇筑后的拆模时间，混凝土抗压强度不宜低于3MPa。
2）横向缩缝的构造应采用假缝，见图18-7 （d）。施工时按规定的间距设置吊模板；或在浇筑混凝土时，将预制的木条埋设在混凝土中，并在混凝土终凝前取出；亦可采用在混凝土强度达到一定要求后用切割机割缝。假缝的宽度宜为5~20mm，缝的深度宜为混凝土垫层厚度的1/3，缝内填水泥砂浆材料。
3．整体面层的变形缝在施工时，应先在变形缝位置安放与缝宽相同的木板条，木板条应刨光后涂沥青煤焦油，待面层施工达到一定强度后，将木板条取出。
4．变形缝内清理干净后，一般填以柔性密封材料。可先用沥青麻丝填实，再以沥青胶结料填嵌，或用钢板、硬聚氯乙烯塑料板、铝合金板等封盖，并应与面层齐平。

一般情况下配筋地坪伸缩缝形式有缩缝和胀缝，缩缝就是所谓的假缝，是待砼成型后人为切缝，用沥青油膏密封，胀缝应将钢筋断开并留设传力杆，在变形缝位置安放与缝宽相同的木板条，木板条应刨光后涂沥青煤焦油，待面层施工达到一定强度后，将木板条取出。用沥青油膏密封。（一般情况下，胀缝的留设长度不超过100米
