一、主要用途：

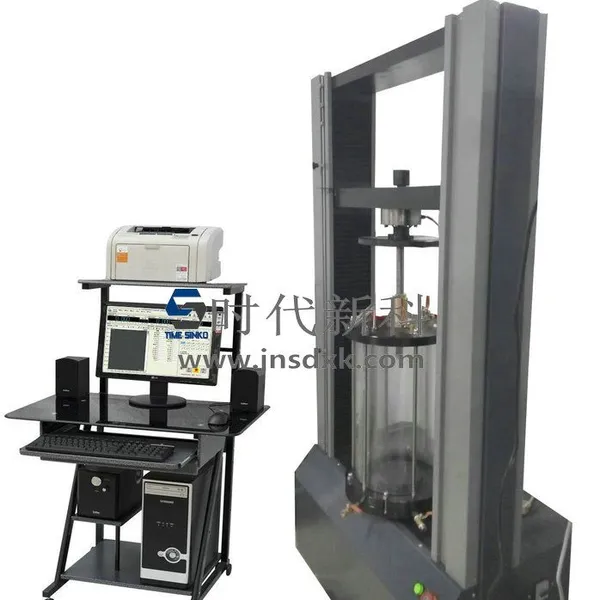

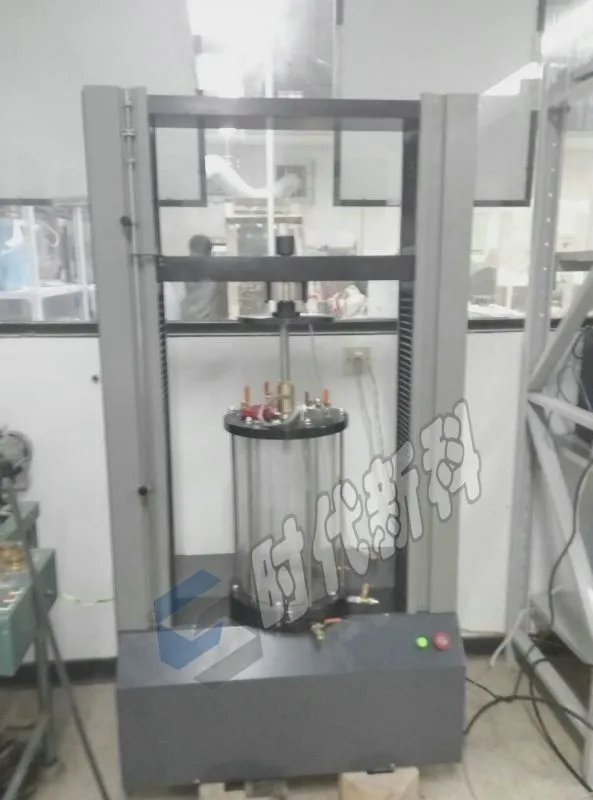

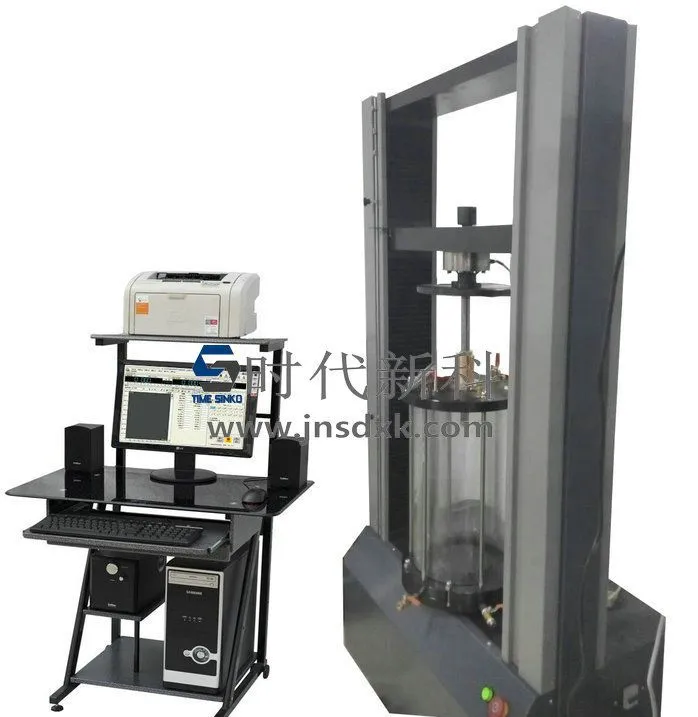

WDW-30微机控制岩土三轴试验机主要针对岩土、冻土进行各种理化性能试验测试研制的。

二、主要技术指标：

1、 试验力：  30kN

2、 测 量 范 围：   试验力的0.4%—***

3、 试验机精度级别：1级

4、 试验力准确度：  优于示值的±1%

5、 横梁位移测量：  分辨率为0.0001mm

6、 变形准确度：    优于±1%

7、 调 速 范围：  0.0001-4.5mm/min

8、 试 验 空 间：   600mm

9、 主 机 形 式：   门式框架结构

10、主 机 尺 寸：   840×600×1850

11、重       量：   约550Kg

12、工 作 环 境：   室温～45℃，湿度20%～80%

三、软件介绍

1、采用台湾进口交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:5000。

2、电气控制线路参照***，符合国家试验机电气标准，抗干扰能力强，***了控制器的稳定性，实验数据准确性。

3、自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化

4、 条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；

5、自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；

6、自动标定：系统可自动实现示值准确度的标定；

7、动保存：试验结束，试验数据和曲线自动保存；

8、过程实现：试验过程、测量、显示和分析等均由微机完成；

9、批量试验：对相同参数的试样，一次设定后可顺次完成；

10、试验软件：中文WINDOWS界面，菜单提示，鼠标操作；

11、显示方式：数据和曲线随试验过程动态显示；

12、曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；

13、曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

14、试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

15、限位保护：具有程控和机械两级限位保护；

16、自动停机：试样断裂后，移动横梁自动停止；

17、过载保护：当负荷超过各档值的3-5%时，自动停机；

自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。

五、主要配置

1、30kN主机                1台；

2、岩土用压力辅具          1套

3、台湾东元交流伺服调速电机和系统；

4、高精度负荷传感器；

5、联想品牌计算机；

6、彩色喷墨打印机；

7、使用说明书、合格证、装箱单、软件光盘各一份
